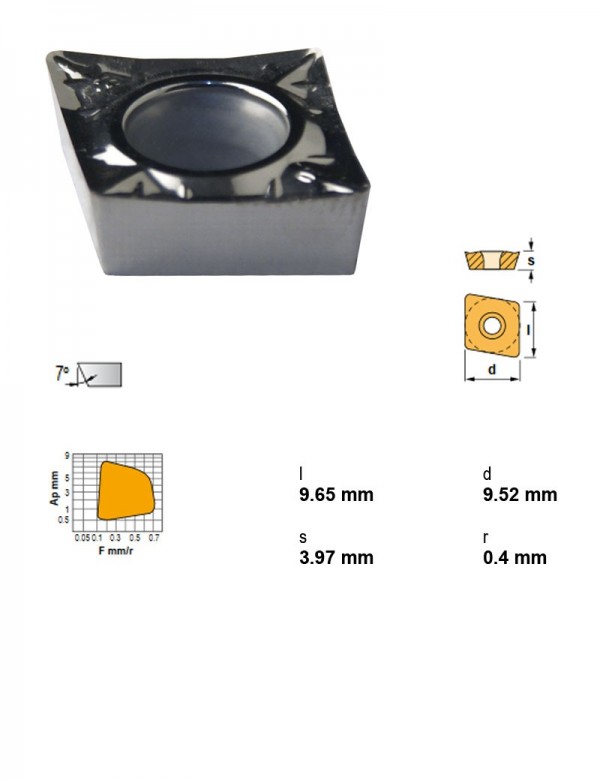

Пластина токарная, ромбическая 80°, IC 9,52 мм, сплав KM15, Радиус при вершине 0,4
Canela · Пластины токарные — форма C (ромбическая 80°) · арт. CCGT09T304-APKM15 (CCGT 09T304-APKM15)

Пластина токарная, ромбическая 80°, IC 9,52 мм, сплав KM15, Радиус при вершине 0,4

ПрименениеТочение
Радиус при вершине0.4
Характер резанияНепрерывное, лёгкое прерывание, прерывистое
Марка сплаваKM15
I.C.9,52 мм
Вид обработкиЧистовая, получистовая
Группа материаловЧугун
Задний уголПоложительный
Форма пластиныC — ромбическая 80°
Толщина пластины3,97 мм

Где найти у производителя

Магазин Canela · canelatools-store.com

  • Откройте магазин Canela (canelatools-store.com) и введите артикул CCGT09T304-APKM15 в строку поиска. Тип изделия указан в коротком описании под названием.

Открыть поиск у производителя по артикулу CCGT09T304-APKM15 →

Материалы

  • Пластина: стружколом и фаска кромки

    Стружка мотается на деталь — менять режимы или пластину? Разбираем на примере пластины Canela CNMG 120408-RC, сплав TN15: что делают стружколом и фаска кромки.

Другие типоразмеры серии

Пластины токарные — форма C (ромбическая 80°) — 149 позиций серии, Canela.

Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Пластины токарные по ISO 1832.

АртикулРадиус при вершинеI.C., ммЗадний уголТолщина пластины, ммМарка сплаваПрименениеГруппа материаловХарактер резанияВид обработкиВ список
CCET030102KM150.23,5Положительный1,39KM15ТочениеЧугун——
CCET030102TN150.23,5Положительный1,39TN15ТочениеСталь——
CCET040102KM150.24,3Положительный1,79KM15ТочениеЧугун——
CCET040102TN150.24,3Положительный1,79TN15ТочениеСталь——
CCGT09T302-APKM150.29,52Положительный3,97KM15ТочениеЧугунНепрерывное, лёгкое прерывание, прерывистоеЧистовая, получистовая
CCGT09T304-ALKM150.49,52Положительный3,97KM15фрезерование, точениеЧугунНепрерывное, лёгкое прерывание, прерывистоеЧистовая, получистовая, черновая
CCGT09T304-APKM150.49,52Положительный3,97KM15ТочениеЧугунНепрерывное, лёгкое прерывание, прерывистоеЧистовая, получистоваяТекущая
CCGT09T308-ALKM150.89,52Положительный3,97KM15фрезерование, точениеЧугунНепрерывное, лёгкое прерывание, прерывистоеЧистовая, получистовая, черновая
CCGT09T308-APKM150.89,52Положительный3,97KM15ТочениеЧугунНепрерывное, лёгкое прерывание, прерывистоеЧистовая, получистовая
CCGT060202-ALKM150.26,35Положительный2,38KM15фрезерование, точениеЧугунНепрерывное, лёгкое прерывание, прерывистоеЧистовая, получистовая, черновая
CCGT060202-APKM150.26,35Положительный2,38KM15ТочениеЧугунНепрерывное, лёгкое прерывание, прерывистоеЧистовая, получистовая
CCGT060204-APKM150.46,35Положительный2,38KM15ТочениеЧугунНепрерывное, лёгкое прерывание, прерывистоеЧистовая, получистовая

Совместимость

Связанные позиции по данным производителя — 2 позиции. Подбор по совместимости не заменяет проверку по чертежу.

Подходит к позициям

У этих позиций CCGT09T304-APKM15 указан производителем как подходящий.

Фрезы дисковые пазовые и отрезные2

  • 13340704018Фреза сборная Ø40 мм, 2+2 зуб., хвостовик Ø25 мм
  • 13343004018Фреза сборная Ø40 мм, 2+2 зуб., хвостовик MK3

Документы по позиции

Для этой позиции документы пока не привязаны.
