EWS · Державки комбинированные с внутренним и наружным подводом СОЖ EWS для VDI · арт. 17.30VXT3DTOEMX85A35

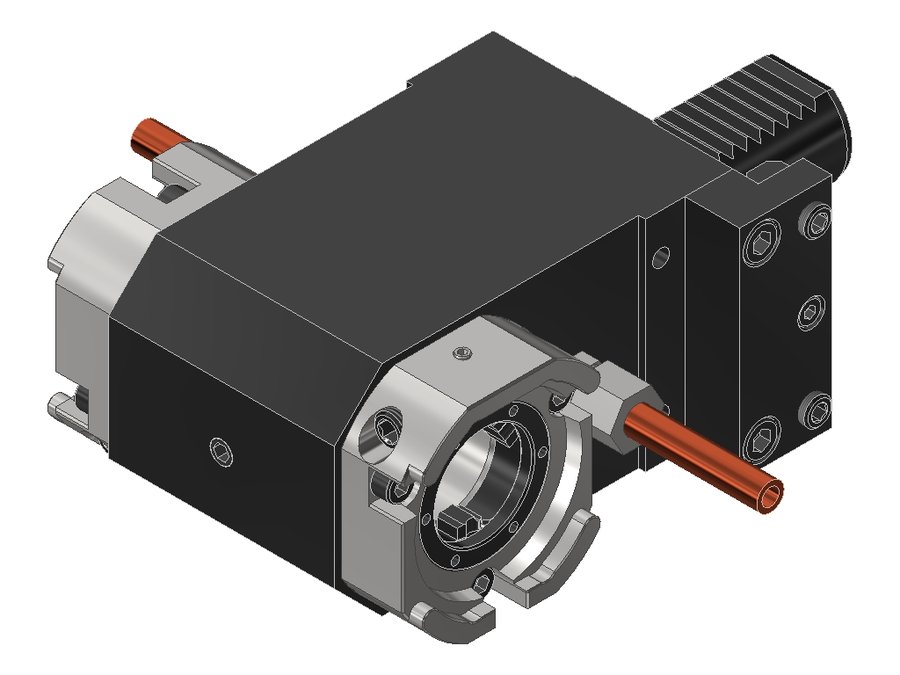

Державка комбинированная с внутренним и наружным подводом СОЖ EWS 17.30VXT3DTOEMX85A35, хвостовик Ø30, EWS-Varia VXT3
| Система фиксации в гнезде | упорная планка (регулируемая) |
|---|---|
| Угол выхода | 90° |
| Код интерфейса станка | ZYV03000115 |
| Код интерфейса инструмента | EWC00300395 |
| Диаметр хвостовика | 30 мм |
| Исполнение | нейтральное |
| Присоединение к станку | VDI30 |
| Присоединение инструмента | EWS Varia VXT3 |
| Функциональная длина | 85 мм |
| Вылет LPR | 115 мм |
| Масса | 4,48 кг |
| Высота | 64 мм |
| Общая длина | 170 мм |
| Ширина | 110 мм |
| Заказной номер EWS | 238937 |
| Система EWS Varia | EWS Varia VXT3 |
| Функциональная ширина | 47 мм |
Другие типоразмеры серии
Державки комбинированные с внутренним и наружным подводом СОЖ EWS для VDI — 193 позиции серии, EWS.
Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Инструмент статический.
| Артикул | Диаметр хвостовика, мм | Присоединение к станку | Присоединение инструмента | Функциональная длина, мм | Вылет LPR, мм | Общая длина, мм | В список |
|---|---|---|---|---|---|---|---|
| 17.30VXT3DCTX | 30 | VDI30 | EWS Varia VXT3 | 85 | 115 | 170 | |
| 17.30VXT3DCTXTF | 30 | VDI30 | EWS Varia VXT3 | 85 | 115 | 170 | |
| 17.30VXT3DG300RLV | 30 | VDI30 | EWS Varia VXT3 | 90 | 120 | 175 | |
| 17.30VXT3DG300RLW | 30 | VDI30 | EWS Varia VXT3 | 90 | 120 | 175 | |
| 17.30VXT3DTNC65 | 30 | VDI30 | EWS Varia VXT3 | 70 | 98 | 153 | |
| 17.30VXT3DTNX65 | 30 | VDI30 | EWS Varia VXT3 | 90 | 120 | 175 | |
| 17.30VXT3DTOEMX85A35 | 30 | VDI30 | EWS Varia VXT3 | 85 | 115 | 170 | Текущая |
| 17.30VXT3G300RLV | 30 | VDI30 | EWS Varia VXT3 | 90 | 120 | 175 | |
| 17.30VXT3G300RLW | 30 | VDI30 | EWS Varia VXT3 | 90 | 120 | 175 | |
| 17.30VXT3LDCTX | 30 | VDI30 | EWS Varia VXT3 | 100 | 130 | 185 | |
| 17.30VXT3LDCTXTF | 30 | VDI30 | EWS Varia VXT3 | 100 | 130 | 185 | |
| 17.30VXT3LDE365A35 | 30 | VDI30 | EWS Varia VXT3 | 120 | 150 | 205 |
Совместимость
Связанные позиции по данным производителя — 7 позиций. Подбор по совместимости не заменяет проверку по чертежу.
Подходящие позиции
Производитель перечисляет их как подходящие к 17.30VXT3DTOEMX85A35.
Принадлежности и оснастка для настройки инструмента6
- EWS.Varia Clean (EWS 228118)Набор для очистки EWS Varia EWS EWS.Varia Clean, Заказной номер EWS 228118
- MW-VDI30-TNX/TNCПриспособление монтажное EWS MW-VDI30-TNX/TNC
- MW-VXT3Приспособление монтажное EWS MW-VXT3, MW-VXT3
- UMB100Приспособление монтажное EWS UMB100, UMB100
- VXT3-PROMO-SETСтартовый набор EWS Varia EWS VXT3-PROMO-SET
- VXT3STARTKIT-PROMOСтартовый набор EWS Varia EWS VXT3STARTKIT-PROMO
Ключи и отвёртки1
- DSV SW5/05.7NMКлюч динамометрический EWS DSV SW5/05.7NM, Т-образная рукоятка SW5, 5.7 Н·м
