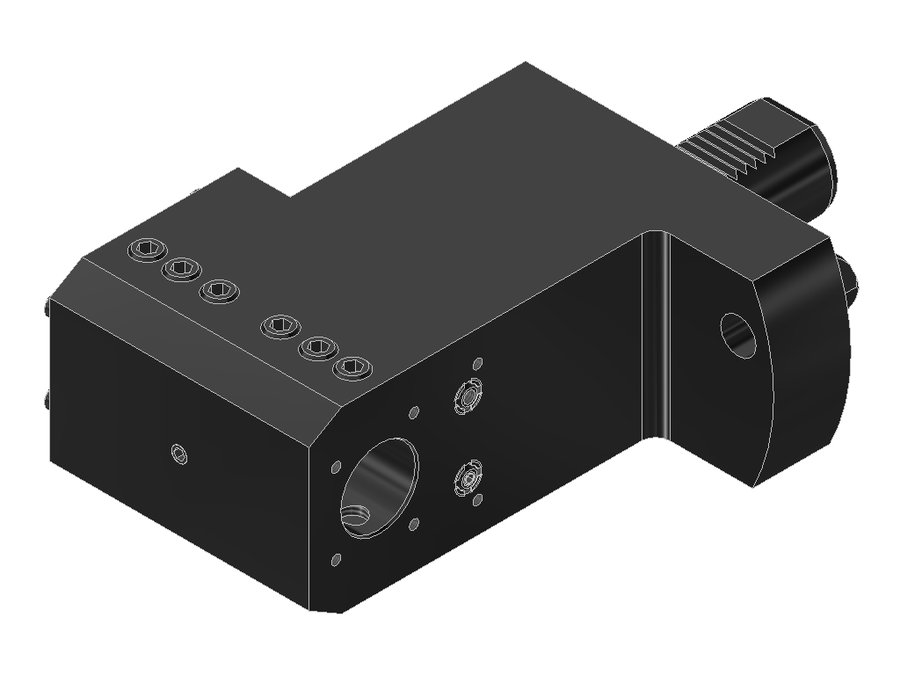

Державка комбинированная с внутренним и наружным подводом СОЖ EWS 17.4032DMP620, хвостовик Ø40, отверстие Ø32 мм
EWS · Державки комбинированные с внутренним и наружным подводом СОЖ EWS для VDI · арт. 17.4032DMP620

Державка комбинированная с внутренним и наружным подводом СОЖ EWS 17.4032DMP620, хвостовик Ø40, отверстие Ø32 мм

Система фиксации в гнездештифт
Угол выхода90°
Код интерфейса станкаZYV04000415
Код интерфейса инструментаZYL03202215
Диаметр хвостовика40 мм
Исполнениенейтральное
Присоединение к станкуVDI40
Присоединение инструментаØ 32.0 (boring bar)
Функциональная длина150 мм
Вылет LPR180 мм
Масса11,158 кг
Высота76 мм
Общая длина240 мм
Ширина110 мм
Заказной номер EWSS04045
Радиальная ширина75 мм
Функциональная ширина35 мм

Другие типоразмеры серии

Державки комбинированные с внутренним и наружным подводом СОЖ EWS для VDI — 193 позиции серии, EWS.

Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Инструмент статический.

АртикулДиаметр хвостовика, ммПрисоединение к станкуПрисоединение инструментаФункциональная длина, ммВылет LPR, ммОбщая длина, ммВ список
17.4032CTX40VDI40Ø 32.0 (boring bar)100125188
17.4032CTXTF40VDI40Ø 32.0 (boring bar)100125188
17.4032DCTX40VDI40Ø 32.0 (boring bar)100125188
17.4032DCTXTF40VDI40Ø 32.0 (boring bar)100125188
17.4032Di250X14440VDI40Ø 32.0 (boring bar)144169229
17.4032DLT1540VDI40Ø 32.0 (boring bar)105135198
17.4032DMP62040VDI40Ø 32.0 (boring bar)150180240Текущая
17.4032DSQT1040VDI40 shaft rotated 30°Ø 32.0 (boring bar)110137197
17.4032G400RLW40VDI40Ø 32.0 (boring bar)110140203
17.4032i250X144Z10GSP40VDI40Ø 32.0 (boring bar)144169229
17.4032LCTX40VDI40Ø 32.0 (boring bar)120145208
17.4032LCTXTF40VDI40Ø 32.0 (boring bar)120145208
Показать ещё · всего в серии 193

Совместимость

Связанные позиции по данным производителя — 3 позиции. Подбор по совместимости не заменяет проверку по чертежу.

Подходящие позиции

Производитель перечисляет их как подходящие к 17.4032DMP620.

Принадлежности и оснастка для настройки инструмента2

  • MW-VDI40-MP610Приспособление монтажное EWS MW-VDI40-MP610, MW-VDI40 for MP610
  • UMB100Приспособление монтажное EWS UMB100, UMB100

Ключи и отвёртки1

  • AZS-M12x1 xxКлюч для монтажного резьбового кольца EWS AZS-M12x1 xx

Документы по позиции

Для этой позиции документы пока не привязаны.
