EWS · Державки комбинированные с внутренним и наружным подводом СОЖ EWS для VDI · арт. 17.4032LTOEMX120

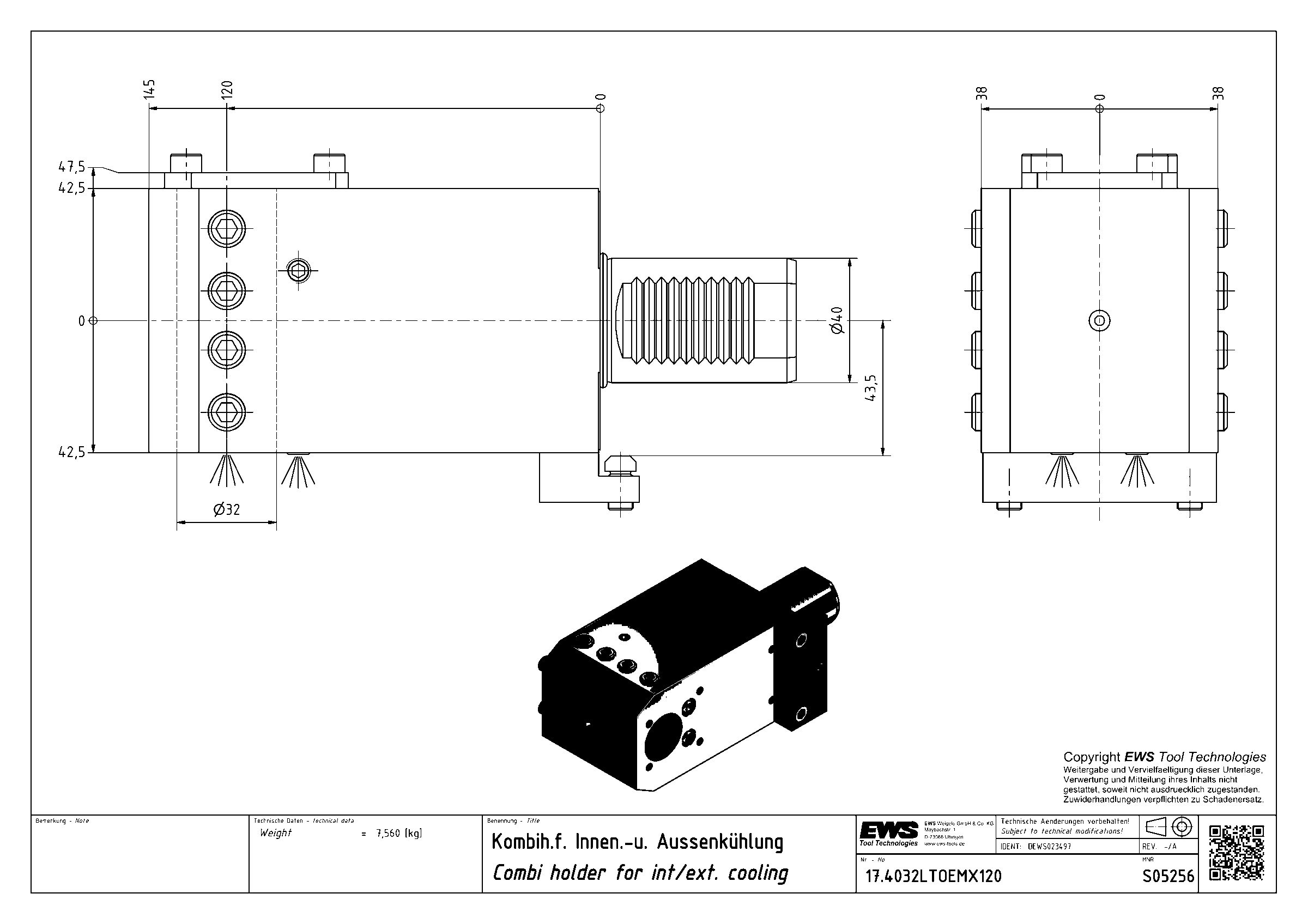

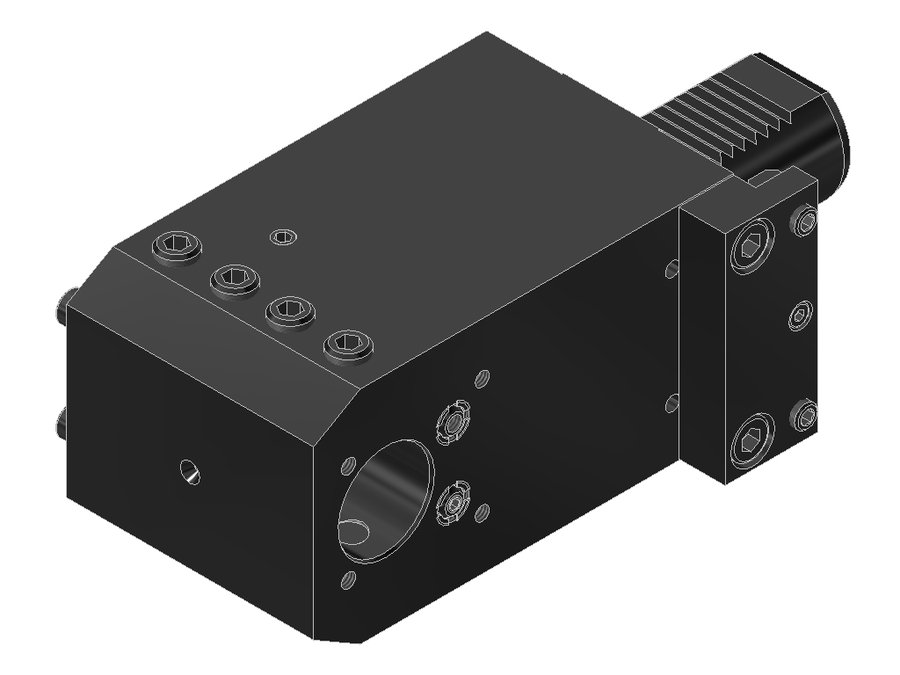

Державка комбинированная с внутренним и наружным подводом СОЖ EWS 17.4032LTOEMX120, хвостовик Ø40, отверстие Ø32 мм

Система фиксации в гнезде	упорная планка (регулируемая)
Угол выхода	90°
Код интерфейса станка	ZYV04000115
Код интерфейса инструмента	ZYL03202215
Диаметр хвостовика	40 мм
Исполнение	правое
Присоединение к станку	VDI40
Присоединение инструмента	Ø 32.0 (boring bar)
Функциональная длина	120 мм
Вылет LPR	145 мм
Масса	7,56 кг
Высота	76 мм
Общая длина	208 мм
Ширина	85 мм
Заказной номер EWS	S05256
Радиальная ширина	42,5 мм
Функциональная ширина	42,5 мм

Другие типоразмеры серии

Державки комбинированные с внутренним и наружным подводом СОЖ EWS для VDI — 193 позиции серии, EWS.

Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Инструмент статический.

Артикул	Диаметр хвостовика, мм	Присоединение к станку	Присоединение инструмента	Функциональная длина, мм	Вылет LPR, мм	Общая длина, мм	В список
17.4032i250X144Z10GSP	40	VDI40	Ø 32.0 (boring bar)	144	169	229
17.4032LCTX	40	VDI40	Ø 32.0 (boring bar)	120	145	208
17.4032LCTXTF	40	VDI40	Ø 32.0 (boring bar)	120	145	208
17.4032LDCTX	40	VDI40	Ø 32.0 (boring bar)	120	145	208
17.4032LDCTXTF	40	VDI40	Ø 32.0 (boring bar)	120	145	208
17.4032LNG200	40	VDI40	Ø 32.0 (boring bar)	120	145	208
17.4032LTOEMX120	40	VDI40	Ø 32.0 (boring bar)	120	145	208	Текущая
17.4032MP610	40	VDI40	Ø 32.0 (boring bar)	130	156	216
17.4032MP610GSP	40	VDI40	Ø 32.0 (boring bar)	130	156	216
17.4032MP620	40	VDI40	Ø 32.0 (boring bar)	300	360	420
17.4032SKT28M	40	VDI40	Ø 32.0 (boring bar)	90	115	178
17.4032SQT10	40	VDI40 shaft rotated 30°	Ø 32.0 (boring bar)	110	137	197

Связанные позиции по данным производителя — 3 позиции. Подбор по совместимости не заменяет проверку по чертежу.

Производитель перечисляет их как подходящие к 17.4032LTOEMX120.
