EWS · Державки комбинированные с внутренним и наружным подводом СОЖ EWS для VDI · арт. 17.4032MP610

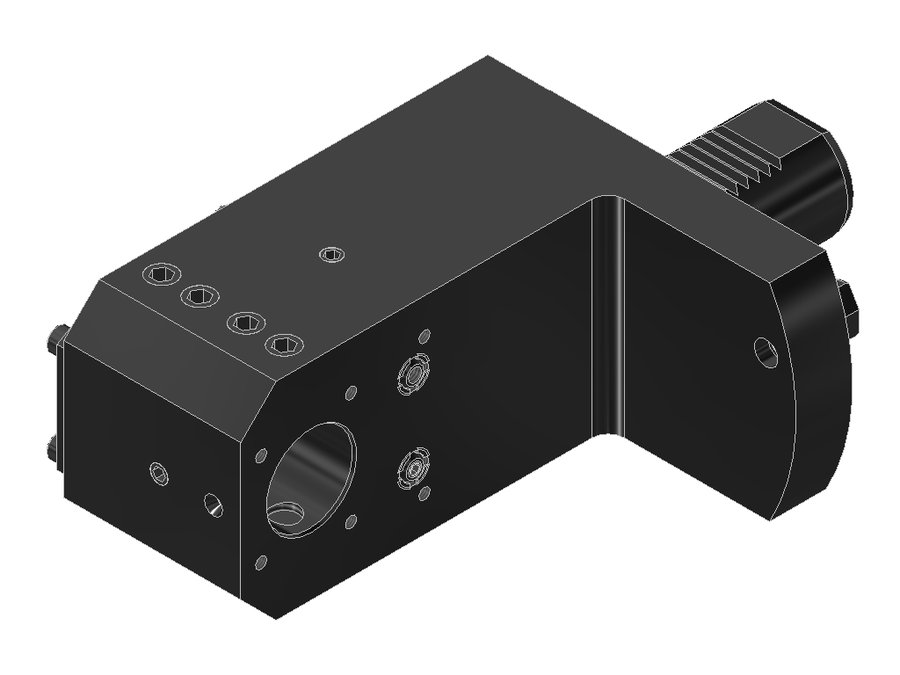

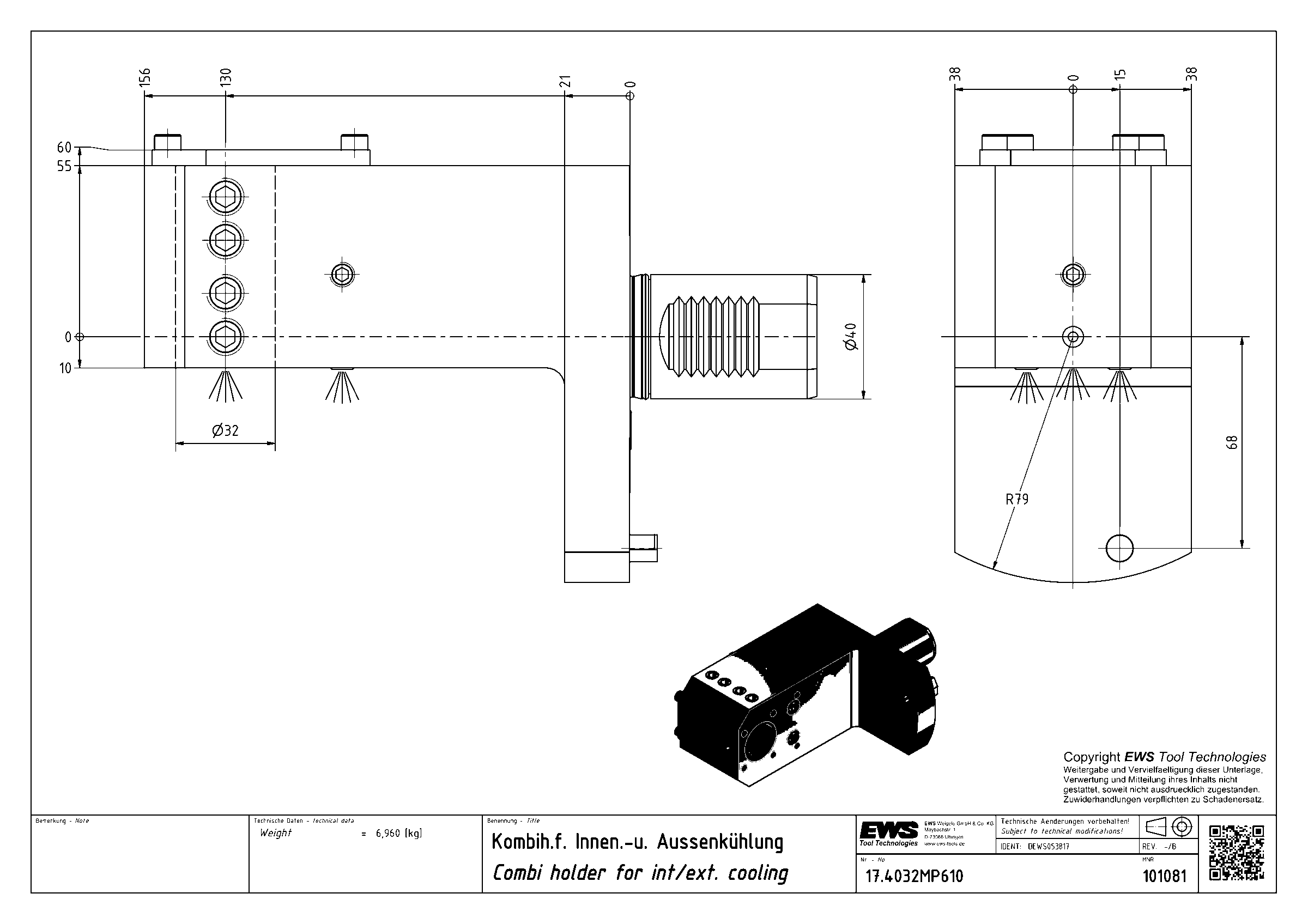

Державка комбинированная с внутренним и наружным подводом СОЖ EWS 17.4032MP610, хвостовик Ø40, отверстие Ø32 мм
| Система фиксации в гнезде | штифт |
|---|---|
| Угол выхода | 90° |
| Код интерфейса станка | ZYV04000415 |
| Код интерфейса инструмента | ZYL03202215 |
| Диаметр хвостовика | 40 мм |
| Исполнение | правое |
| Присоединение к станку | VDI40 |
| Присоединение инструмента | Ø 32.0 (boring bar) |
| Функциональная длина | 130 мм |
| Вылет LPR | 156 мм |
| Масса | 6,96 кг |
| Высота | 76 мм |
| Общая длина | 216 мм |
| Ширина | 65 мм |
| Заказной номер EWS | 101081 |
| Радиальная ширина | 55 мм |
| Функциональная ширина | 10 мм |
Другие типоразмеры серии
Державки комбинированные с внутренним и наружным подводом СОЖ EWS для VDI — 193 позиции серии, EWS.
Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Инструмент статический.
| Артикул | Диаметр хвостовика, мм | Присоединение к станку | Присоединение инструмента | Функциональная длина, мм | Вылет LPR, мм | Общая длина, мм | В список |
|---|---|---|---|---|---|---|---|
| 17.4032LCTX | 40 | VDI40 | Ø 32.0 (boring bar) | 120 | 145 | 208 | |
| 17.4032LCTXTF | 40 | VDI40 | Ø 32.0 (boring bar) | 120 | 145 | 208 | |
| 17.4032LDCTX | 40 | VDI40 | Ø 32.0 (boring bar) | 120 | 145 | 208 | |
| 17.4032LDCTXTF | 40 | VDI40 | Ø 32.0 (boring bar) | 120 | 145 | 208 | |
| 17.4032LNG200 | 40 | VDI40 | Ø 32.0 (boring bar) | 120 | 145 | 208 | |
| 17.4032LTOEMX120 | 40 | VDI40 | Ø 32.0 (boring bar) | 120 | 145 | 208 | |
| 17.4032MP610 | 40 | VDI40 | Ø 32.0 (boring bar) | 130 | 156 | 216 | Текущая |
| 17.4032MP610GSP | 40 | VDI40 | Ø 32.0 (boring bar) | 130 | 156 | 216 | |
| 17.4032MP620 | 40 | VDI40 | Ø 32.0 (boring bar) | 300 | 360 | 420 | |
| 17.4032SKT28M | 40 | VDI40 | Ø 32.0 (boring bar) | 90 | 115 | 178 | |
| 17.4032SQT10 | 40 | VDI40 shaft rotated 30° | Ø 32.0 (boring bar) | 110 | 137 | 197 | |
| 17.4032TNX65 | 40 | VDI40 | Ø 32.0 (boring bar) | 90 | 115 | 178 |
Совместимость
Связанные позиции по данным производителя — 3 позиции. Подбор по совместимости не заменяет проверку по чертежу.
Подходящие позиции
Производитель перечисляет их как подходящие к 17.4032MP610.
Ключи и отвёртки1
- AZS-M12x1 xxКлюч для монтажного резьбового кольца EWS AZS-M12x1 xx
