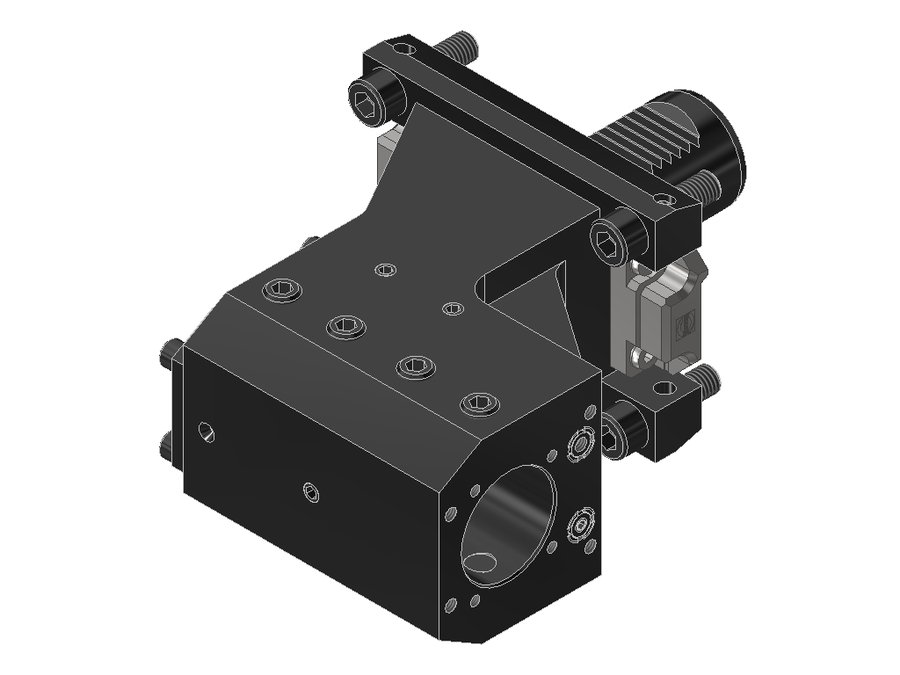

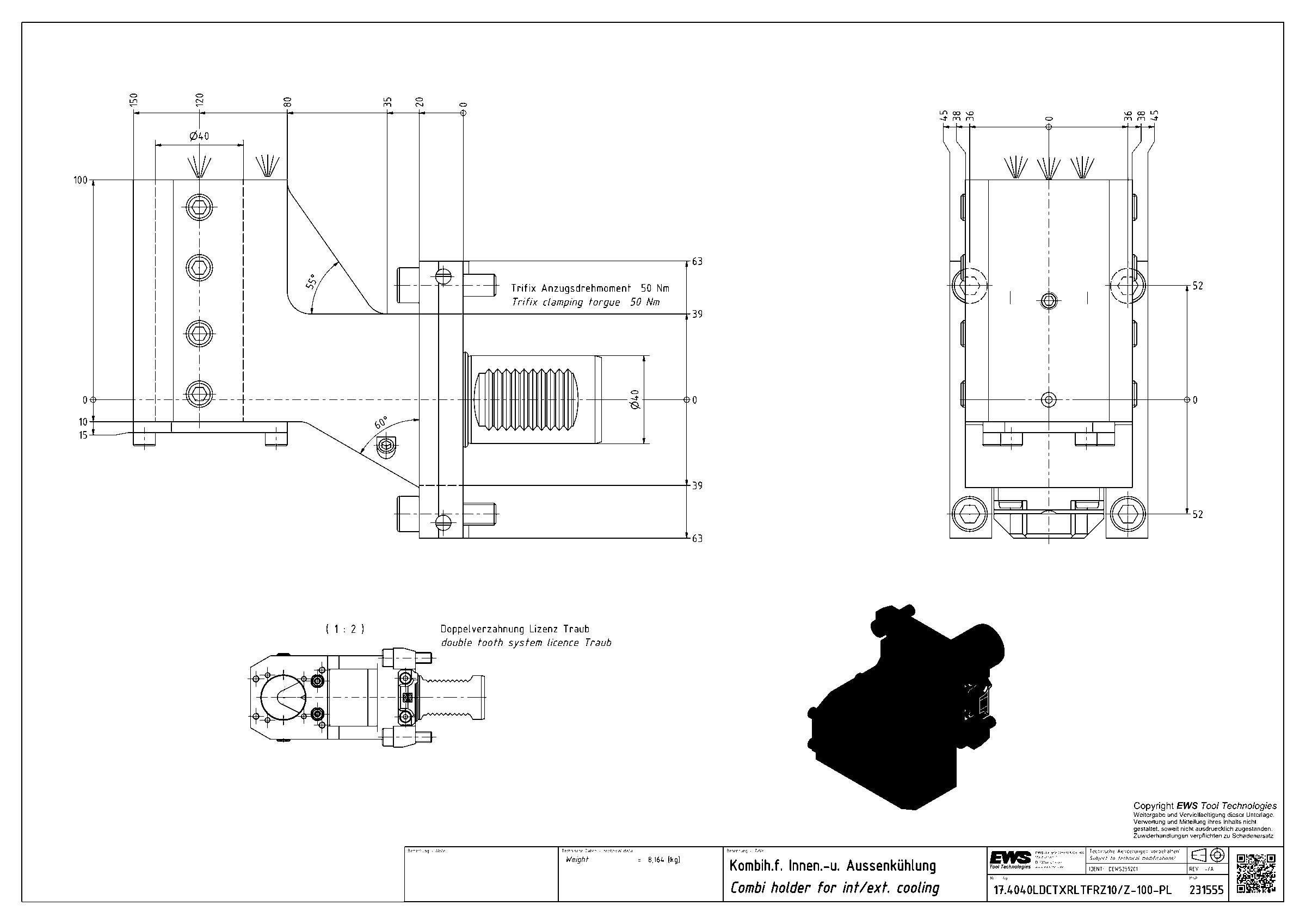

Державка комбинированная с внутренним и наружным подводом СОЖ EWS 17.4040LDCTXRLTFRZ10/Z-100-PL, хвостовик Ø40, отверстие Ø40 мм
EWS · Державки комбинированные с внутренним и наружным подводом СОЖ EWS, присоединение к станку VDI · арт. 17.4040LDCTXRLTFRZ10/Z-100-PL

Державка комбинированная с внутренним и наружным подводом СОЖ EWS 17.4040LDCTXRLTFRZ10/Z-100-PL, хвостовик Ø40, отверстие Ø40 мм

Система фиксации в гнездеTrifix
Угол выхода90°
Код интерфейса станкаZYV04000515
Код интерфейса инструментаZYL04002215
Диаметр хвостовика40 мм
Исполнениенейтральное
Присоединение к станкуVDI40 Proline
Присоединение инструментаборштанга Ø40
Функциональная длина120 мм
Вылет LPR150 мм
Масса8,164 кг
Высота90 мм
Общая длина213 мм
Заказной номер EWS231555
Функциональная ширина100 мм

Где найти у производителя

Сайт EWS · ews-tools.de/en-DE

  • Откройте ews-tools.de и введите артикул 17.4040LDCTXRLTFRZ10/Z-100-PL в строку поиска. У EWS артикул стоит в заголовке карточки; прежнее обозначение изделия указано в её описании.

Описание

Державка комбинированная для внутреннего и наружного подвода СОЖ

Двойная зубчатость (лицензия Traub)

  • Хвостовик VDI с двойной зубчатостью
  • Державку можно повернуть на 180°
  • Примечание: возможность поворота может быть ограничена системами выверки (например, Trifix)

Система выверки Trifix© (TF)

  • Инструмент полностью предварительно настроен
  • Ускоренная наладка станка
  • Повторяемость менее 6 мкм при вылете 200 мм
  • Точность позиционирования 0,01 мм при переходе от одной позиции к другой

Материалы

3D-модель (STEP)STEP, на сервере производителя EWS; файл крупныйОткрыть →

Другие типоразмеры серии

Державки комбинированные с внутренним и наружным подводом СОЖ EWS, присоединение к станку VDI — 193 позиции серии, EWS.

Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Инструмент статический.

АртикулДиаметр хвостовика, ммПрисоединение к станкуПрисоединение инструментаФункциональная длина, ммВылет LPR, ммОбщая длина, ммВ список
17.4040G400RLW40VDI40борштанга Ø40110140203
17.4040LCTX40VDI40борштанга Ø40120152215
17.4040LCTXTF40VDI40борштанга Ø40120152215
17.4040LCTXTF-PL40VDI40 Prolineборштанга Ø40120150213
17.4040LDCTX40VDI40борштанга Ø40120152215
17.4040LDCTXRLTFLZ10/Z-100-PL40VDI40 Prolineборштанга Ø40120150213
17.4040LDCTXRLTFRZ10/Z-100-PL40VDI40 Prolineборштанга Ø40120150213Текущая
17.4040LDCTXRLZ10/Z-100-PL40VDI40 Prolineборштанга Ø40120150213
17.4040LDCTXTF40VDI40борштанга Ø40120152215
17.4040LDCTXTF-PL40VDI40 Prolineборштанга Ø40120150213
17.4040LT1540VDI40борштанга Ø40105135198
17.4040LTOEMX12040VDI40борштанга Ø40120152215

Совместимость

Связанные позиции по данным производителя — 26 позиций. Подбор по совместимости не заменяет проверку по чертежу.

Подходящие позиции

Производитель перечисляет их как подходящие к 17.4040LDCTXRLTFRZ10/Z-100-PL.

Переходники21

  • 28.4006SВтулка переходная EWS 28.4006S, хвостовик Ø40, отверстие Ø6 мм
  • 28.4006SIKВтулка переходная EWS 28.4006SIK, хвостовик Ø40, отверстие Ø6 мм
  • 28.4008SВтулка переходная EWS 28.4008S, хвостовик Ø40, отверстие Ø8 мм
  • 28.4008SIKВтулка переходная EWS 28.4008SIK, хвостовик Ø40, отверстие Ø8 мм
  • 28.4010SВтулка переходная EWS 28.4010S, хвостовик Ø40, отверстие Ø10 мм
  • 28.4010SIKВтулка переходная EWS 28.4010SIK, хвостовик Ø40, отверстие Ø10 мм
  • 28.4012SВтулка переходная EWS 28.4012S, хвостовик Ø40, отверстие Ø12 мм
  • 28.4012SIKВтулка переходная EWS 28.4012SIK, хвостовик Ø40, отверстие Ø12 мм
  • 28.4016SВтулка переходная EWS 28.4016S, хвостовик Ø40, отверстие Ø16 мм
  • 28.4016S-GEWВтулка переходная EWS 28.4016S-GEW, хвостовик Ø40, отверстие Ø16 мм
  • 28.4016SIKВтулка переходная EWS 28.4016SIK, хвостовик Ø40, отверстие Ø16 мм
  • 28.4018SIKВтулка переходная EWS 28.4018SIK, хвостовик Ø40, отверстие Ø18 мм
  • 28.4020SВтулка переходная EWS 28.4020S, хвостовик Ø40, отверстие Ø20 мм
  • 28.4020S-GEWВтулка переходная EWS 28.4020S-GEW, хвостовик Ø40, отверстие Ø20 мм
  • 28.4020SIKВтулка переходная EWS 28.4020SIK, хвостовик Ø40, отверстие Ø20 мм
  • 28.4025SВтулка переходная EWS 28.4025S, хвостовик Ø40, отверстие Ø25 мм
  • 28.4025S-M6Втулка переходная EWS 28.4025S-M6, хвостовик Ø40, отверстие Ø25 мм
  • 28.4025SIKВтулка переходная EWS 28.4025SIK, хвостовик Ø40, отверстие Ø25 мм
  • 28.4031.75SВтулка переходная EWS 28.4031.75S, хвостовик Ø40, отверстие Ø31,75 мм (1 1/4")
  • 28.4032SВтулка переходная EWS 28.4032S, хвостовик Ø40, отверстие Ø32 мм
  • 28.4032S-M6Втулка переходная EWS 28.4032S-M6, хвостовик Ø40, отверстие Ø32 мм

Инструмент статический2

  • 19.40VXT4-ZYLАдаптер для инструмента EWS 19.40VXT4-ZYL, хвостовик Ø40, система EWS Varia VXT4
  • PH31.4032-ZYLДержавка плавающая EWS PH31.4032-ZYL, хвостовик Ø40, под цанги, код 320 470E

Принадлежности и оснастка для настройки инструмента2

  • MW-VDI40Приспособление монтажное EWS MW-VDI40
  • UMB100Приспособление монтажное EWS UMB100

Ключи и отвёртки1

  • AZS-M12x1 xxКлюч для монтажного резьбового кольца EWS AZS-M12x1 xx
