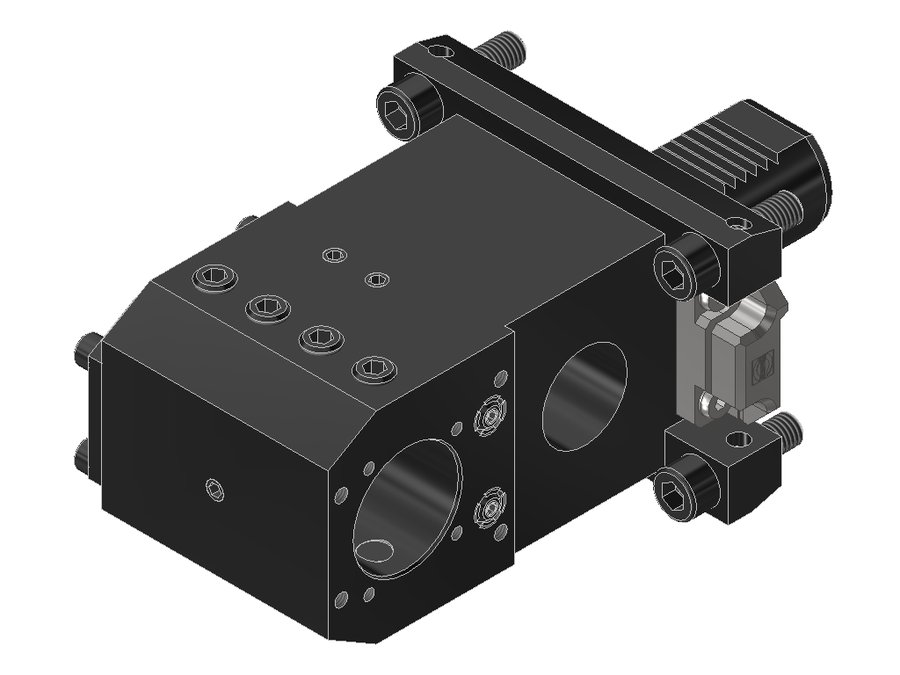

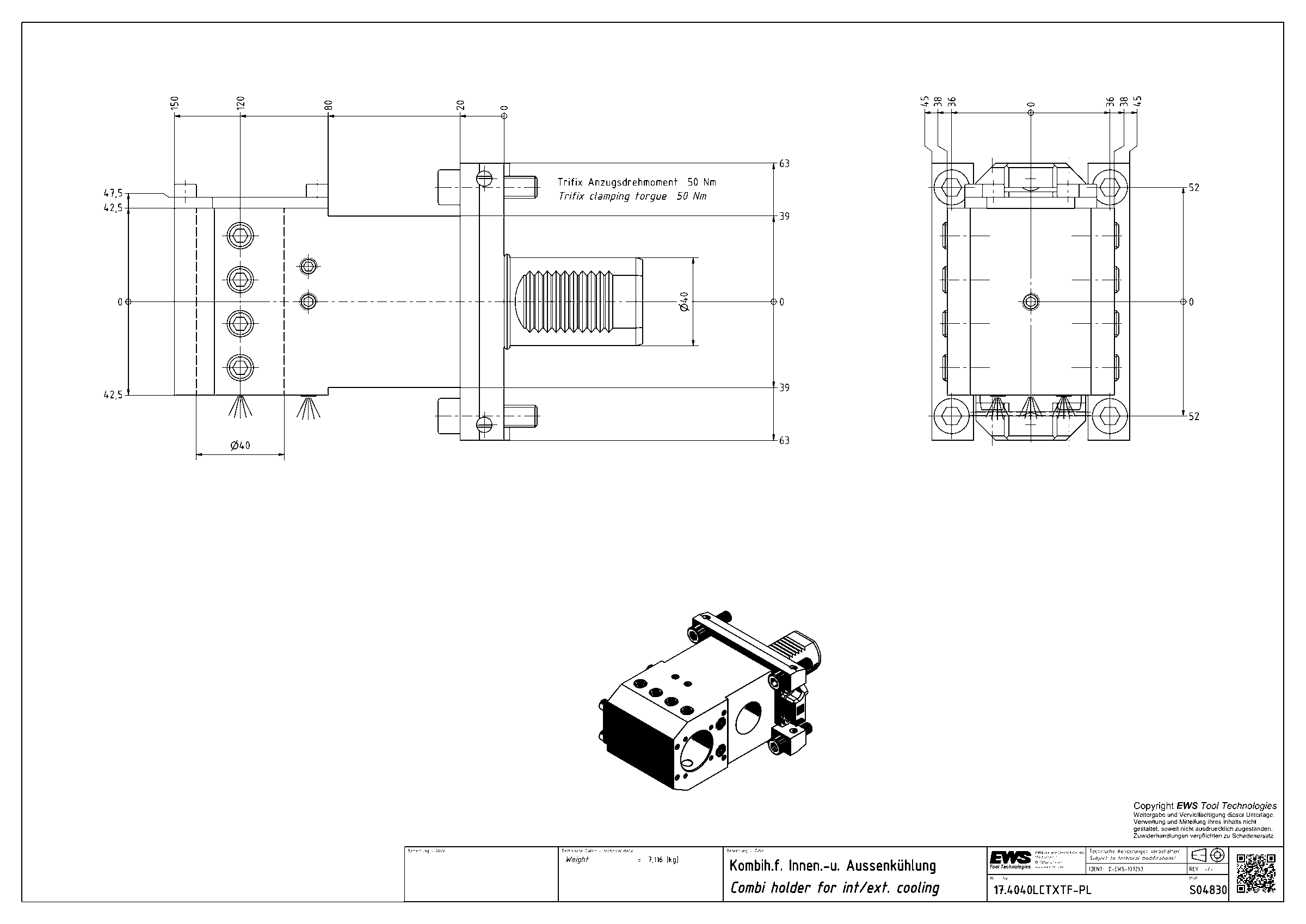

Державка комбинированная с внутренним и наружным подводом СОЖ EWS 17.4040LCTXTF-PL, хвостовик Ø40, отверстие Ø40 мм
| Система фиксации в гнезде | Trifix |
|---|---|
| Угол выхода | 90° |
| Код интерфейса станка | ZYV04000515 |
| Код интерфейса инструмента | ZYL04002215 |
| Диаметр хвостовика | 40 мм |
| Исполнение | правое |
| Присоединение к станку | VDI40 Proline |
| Присоединение инструмента | борштанга Ø40 |
| Функциональная длина | 120 мм |
| Вылет LPR | 150 мм |
| Масса | 7,116 кг |
| Высота | 90 мм |
| Общая длина | 213 мм |
| Заказной номер EWS | S04830 |
| Функциональная ширина | 42,5 мм |
Где найти у производителя
Сайт EWS · ews-tools.de/en-DE
- Откройте ews-tools.de и введите артикул 17.4040LCTXTF-PL в строку поиска. У EWS артикул стоит в заголовке карточки; прежнее обозначение изделия указано в её описании.
Описание
Державка комбинированная для внутреннего и наружного подвода СОЖ
Система выверки Trifix© (TF)
- Инструмент полностью предварительно настроен
- Ускоренная наладка станка
- Повторяемость менее 6 мкм при вылете 200 мм
- Точность позиционирования 0,01 мм при переходе от одной позиции к другой
Другие типоразмеры серии
Державки комбинированные с внутренним и наружным подводом СОЖ EWS, присоединение к станку VDI — 193 позиции серии, EWS.
Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Инструмент статический.
| Артикул | Диаметр хвостовика, мм | Присоединение к станку | Присоединение инструмента | Функциональная длина, мм | Вылет LPR, мм | Общая длина, мм | В список |
|---|---|---|---|---|---|---|---|
| 17.4040DSQT15 | 40 | VDI40, хвостовик повёрнут на 30° | борштанга Ø40 | 140 | 170 | 230 | |
| 17.4040DTOEMX100 | 40 | VDI40 | борштанга Ø40 | 100 | 140 | 203 | |
| 17.4040G300RLW | 40 | VDI40 | борштанга Ø40 | 90 | 120 | 183 | |
| 17.4040G400RLW | 40 | VDI40 | борштанга Ø40 | 110 | 140 | 203 | |
| 17.4040LCTX | 40 | VDI40 | борштанга Ø40 | 120 | 152 | 215 | |
| 17.4040LCTXTF | 40 | VDI40 | борштанга Ø40 | 120 | 152 | 215 | |
| 17.4040LCTXTF-PL | 40 | VDI40 Proline | борштанга Ø40 | 120 | 150 | 213 | Текущая |
| 17.4040LDCTX | 40 | VDI40 | борштанга Ø40 | 120 | 152 | 215 | |
| 17.4040LDCTXRLTFLZ10/Z-100-PL | 40 | VDI40 Proline | борштанга Ø40 | 120 | 150 | 213 | |
| 17.4040LDCTXRLTFRZ10/Z-100-PL | 40 | VDI40 Proline | борштанга Ø40 | 120 | 150 | 213 | |
| 17.4040LDCTXRLZ10/Z-100-PL | 40 | VDI40 Proline | борштанга Ø40 | 120 | 150 | 213 | |
| 17.4040LDCTXTF | 40 | VDI40 | борштанга Ø40 | 120 | 152 | 215 |
Совместимость
Связанные позиции по данным производителя — 26 позиций. Подбор по совместимости не заменяет проверку по чертежу.
Подходящие позиции
Производитель перечисляет их как подходящие к 17.4040LCTXTF-PL.
Переходники21
- 28.4006SВтулка переходная EWS 28.4006S, хвостовик Ø40, отверстие Ø6 мм
- 28.4006SIKВтулка переходная EWS 28.4006SIK, хвостовик Ø40, отверстие Ø6 мм
- 28.4008SВтулка переходная EWS 28.4008S, хвостовик Ø40, отверстие Ø8 мм
- 28.4008SIKВтулка переходная EWS 28.4008SIK, хвостовик Ø40, отверстие Ø8 мм
- 28.4010SВтулка переходная EWS 28.4010S, хвостовик Ø40, отверстие Ø10 мм
- 28.4010SIKВтулка переходная EWS 28.4010SIK, хвостовик Ø40, отверстие Ø10 мм
- 28.4012SВтулка переходная EWS 28.4012S, хвостовик Ø40, отверстие Ø12 мм
- 28.4012SIKВтулка переходная EWS 28.4012SIK, хвостовик Ø40, отверстие Ø12 мм
- 28.4016SВтулка переходная EWS 28.4016S, хвостовик Ø40, отверстие Ø16 мм
- 28.4016S-GEWВтулка переходная EWS 28.4016S-GEW, хвостовик Ø40, отверстие Ø16 мм
- 28.4016SIKВтулка переходная EWS 28.4016SIK, хвостовик Ø40, отверстие Ø16 мм
- 28.4018SIKВтулка переходная EWS 28.4018SIK, хвостовик Ø40, отверстие Ø18 мм
- 28.4020SВтулка переходная EWS 28.4020S, хвостовик Ø40, отверстие Ø20 мм
- 28.4020S-GEWВтулка переходная EWS 28.4020S-GEW, хвостовик Ø40, отверстие Ø20 мм
- 28.4020SIKВтулка переходная EWS 28.4020SIK, хвостовик Ø40, отверстие Ø20 мм
- 28.4025SВтулка переходная EWS 28.4025S, хвостовик Ø40, отверстие Ø25 мм
- 28.4025S-M6Втулка переходная EWS 28.4025S-M6, хвостовик Ø40, отверстие Ø25 мм
- 28.4025SIKВтулка переходная EWS 28.4025SIK, хвостовик Ø40, отверстие Ø25 мм
- 28.4031.75SВтулка переходная EWS 28.4031.75S, хвостовик Ø40, отверстие Ø31,75 мм (1 1/4")
- 28.4032SВтулка переходная EWS 28.4032S, хвостовик Ø40, отверстие Ø32 мм
- 28.4032S-M6Втулка переходная EWS 28.4032S-M6, хвостовик Ø40, отверстие Ø32 мм
Инструмент статический2
- 19.40VXT4-ZYLАдаптер для инструмента EWS 19.40VXT4-ZYL, хвостовик Ø40, система EWS Varia VXT4
- PH31.4032-ZYLДержавка плавающая EWS PH31.4032-ZYL, хвостовик Ø40, под цанги, код 320 470E
Ключи и отвёртки1
- AZS-M12x1 xxКлюч для монтажного резьбового кольца EWS AZS-M12x1 xx
Документы по позиции
Для этой позиции документы пока не привязаны.
