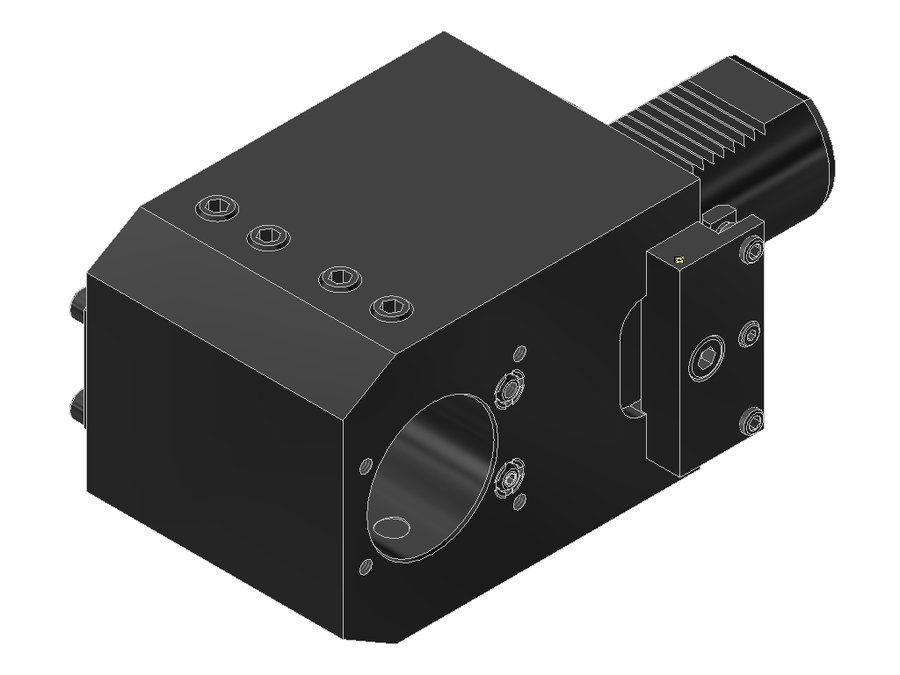

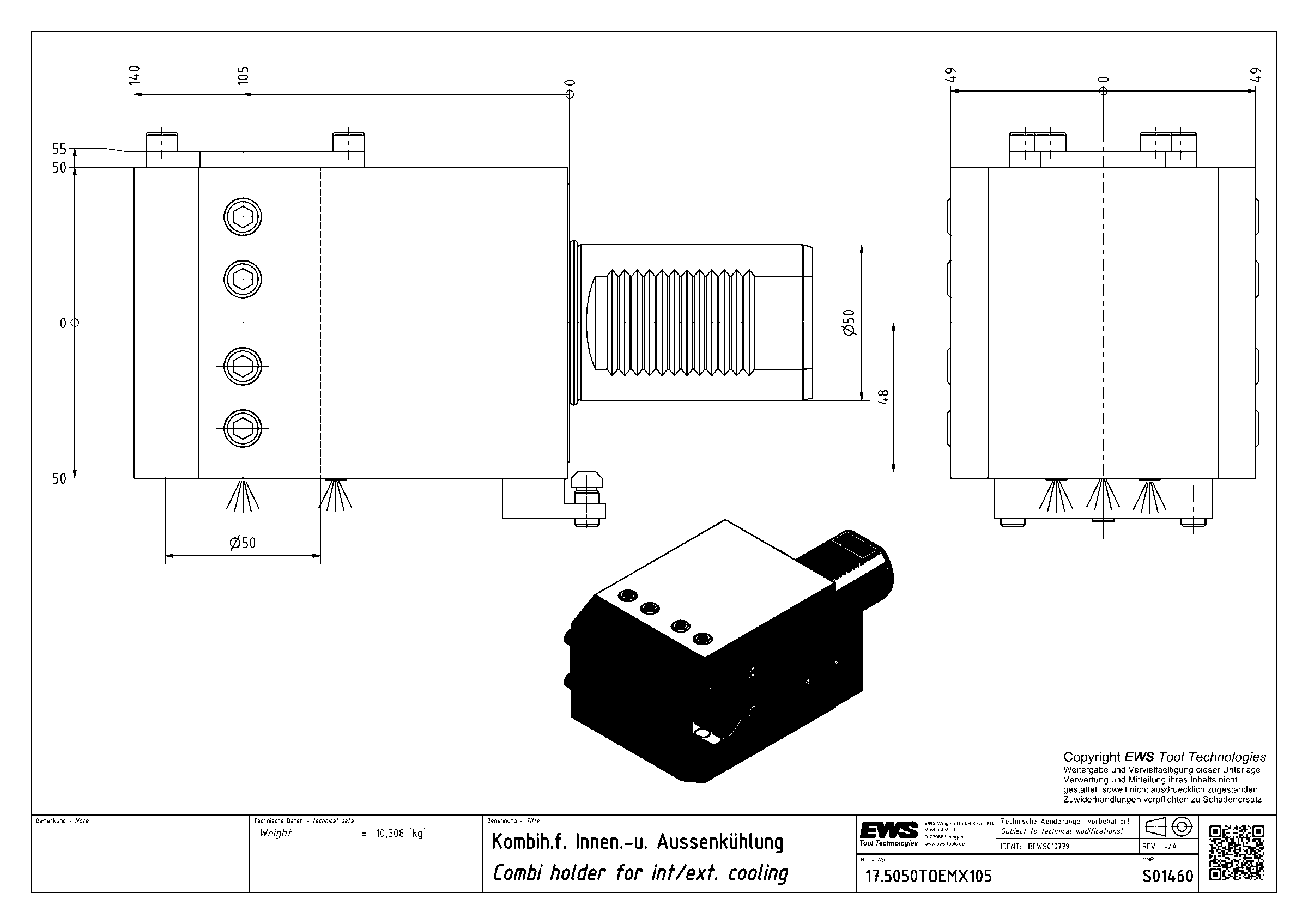

Державка комбинированная с внутренним и наружным подводом СОЖ EWS 17.5050TOEMX105, хвостовик Ø50, отверстие Ø50 мм
EWS · Державки комбинированные с внутренним и наружным подводом СОЖ EWS, присоединение к станку VDI · арт. 17.5050TOEMX105

Державка комбинированная с внутренним и наружным подводом СОЖ EWS 17.5050TOEMX105, хвостовик Ø50, отверстие Ø50 мм

Система фиксации в гнездеупорная планка (регулируемая)
Угол выхода90°
Код интерфейса станкаZYV05000115
Код интерфейса инструментаZYL05002215
Диаметр хвостовика50 мм
Исполнениеправое
Присоединение к станкуVDI50
Присоединение инструментаборштанга Ø50
Функциональная длина105 мм
Вылет LPR140 мм
Масса10,308 кг
Высота98 мм
Общая длина218 мм
Ширина100 мм
Заказной номер EWSS01460
Радиальная ширина50 мм
Функциональная ширина50 мм
