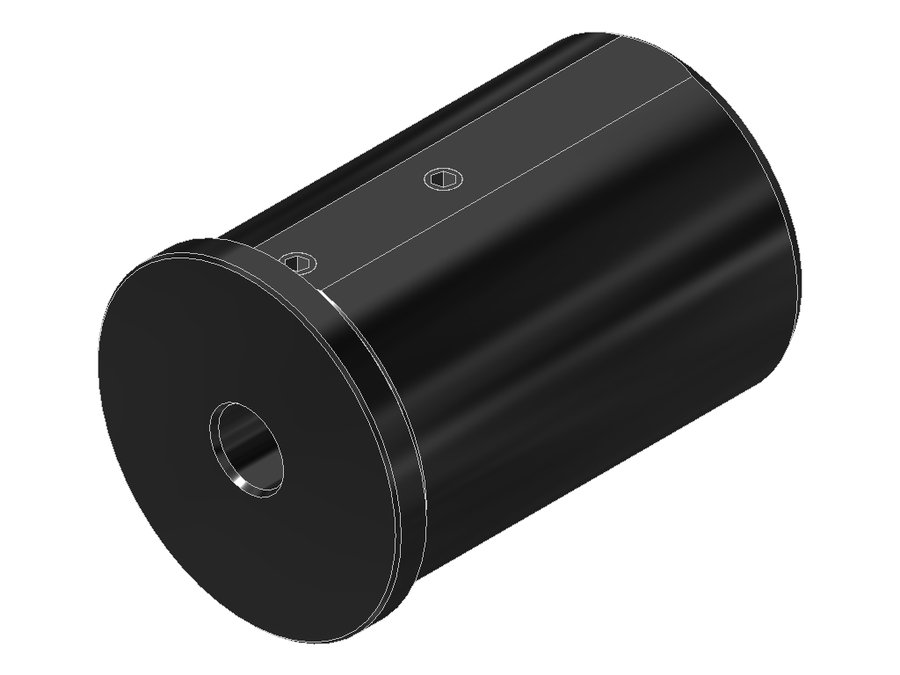

Втулка редукционная EWS 28.5012S, хвостовик Ø50, отверстие Ø12 мм
EWS · Втулки редукционные EWS · арт. 28.5012S

Втулка редукционная EWS 28.5012S, хвостовик Ø50, отверстие Ø12 мм

Угол выхода0°
Диаметр корпуса54 мм
Код интерфейса станкаZYL05002215
Код интерфейса инструментаZYL01202215
Диаметр хвостовика50 мм
Исполнениенейтральное
Присоединение инструментаØ 12.0 (boring bar)
Вылет LPR5 мм
Масса1,07 кг
Общая длина75 мм
Заказной номер EWS136480

Описание

Втулки редукционные

Втулки редукционные с шлифованной наружной и внутренней поверхностью или твёрдым точением, для гибкого применения в державках для борштанг.

Материалы

3D-модель (STEP)STEP, на сервере производителя EWS; файл крупныйОткрыть →

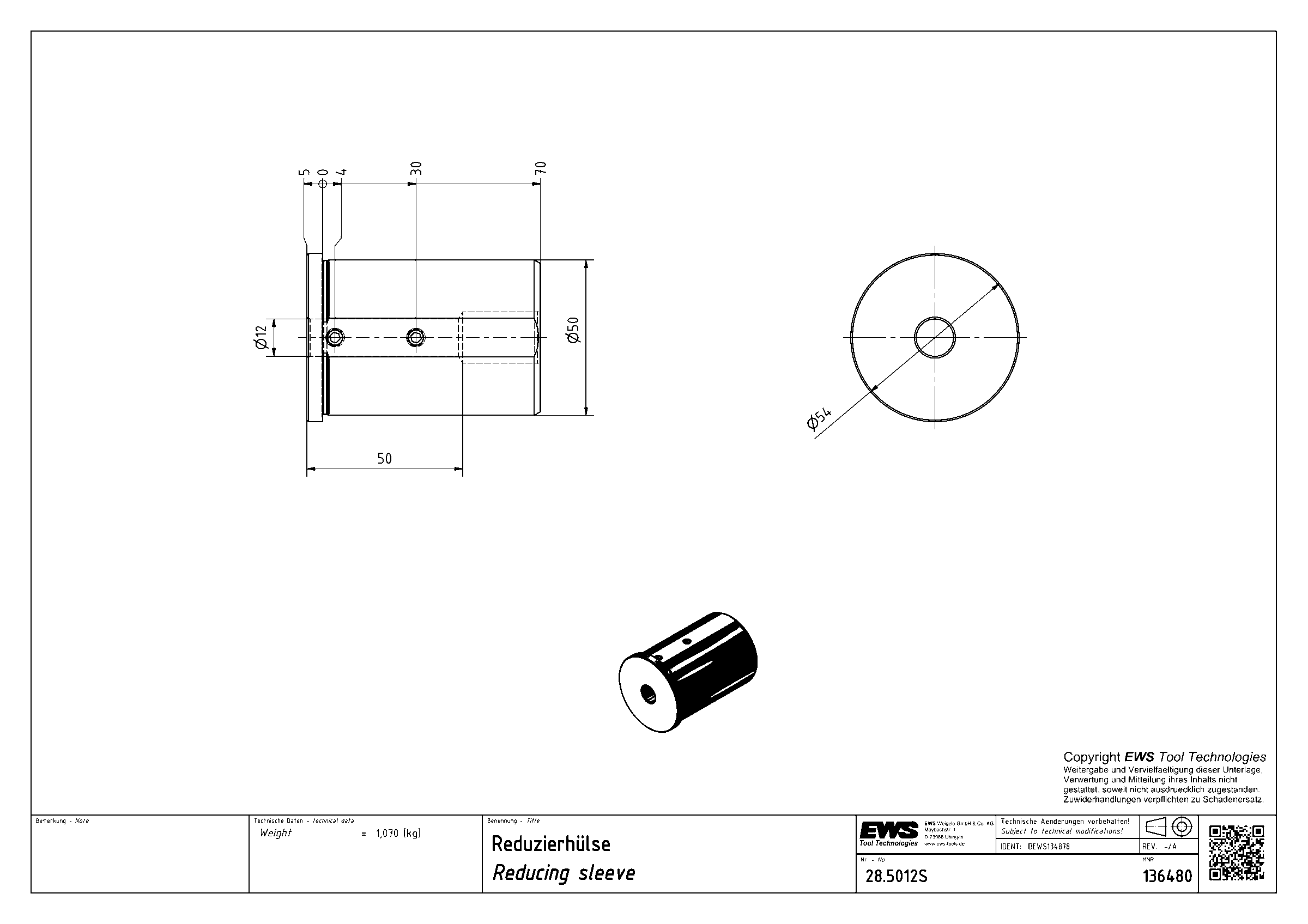

Чертёж 2D (DXF)DXF, на сервере производителя EWS; файл крупный (до 10 МБ)Открыть →
Технический лист с чертежом (PDF)PDF, на сервере производителя EWSОткрыть →

Другие типоразмеры серии

Втулки редукционные EWS — 156 позиций серии, EWS.

Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Переходники.

АртикулДиаметр хвостовика, ммМасса, кгОбщая длина, ммИсполнениеПрисоединение инструментаВ список
28.4032S400,19558нейтральноеØ 32.0 (boring bar)
28.4032S-M6400,21261нейтральноеØ 32.0 (boring bar)
28.5006S501,10375нейтральноеØ 6.0 (boring bar)
28.5008S501,10875нейтральноеØ 8.0 (boring bar)
28.5010S501,09875нейтральноеØ 10.0 (boring bar)
28.5010SIK501,11978нейтральноеØ 10.0 (boring bar)
28.5012S501,0775нейтральноеØ 12.0 (boring bar)Текущая
28.5012SIK501,11678нейтральноеØ 12.0 (boring bar)
28.5016S500,93275нейтральноеØ 16.0 (boring bar)
28.5016SIK500,97378нейтральноеØ 16.0 (boring bar)
28.5020501,07988——
28.5020S500,8875нейтральноеØ 20.0 (boring bar)
Показать ещё · всего в серии 156

Совместимость

Связанные позиции по данным производителя — 26 позиций. Подбор по совместимости не заменяет проверку по чертежу.

Подходящие позиции

Производитель перечисляет их как подходящие к 28.5012S.

Переходники6

  • 28.1203HYDВтулка редукционная EWS 28.1203HYD, 12, 03
  • 28.1204HYDВтулка редукционная EWS 28.1204HYD, хвостовик Ø12, гидропатрон Ø04 мм
  • 28.1205HYDВтулка редукционная EWS 28.1205HYD, 12, 05
  • 28.1206HYDВтулка редукционная EWS 28.1206HYD, 12, 06
  • 28.1208HYDВтулка редукционная EWS 28.1208HYD, 12, 08
  • 28.1210HYDВтулка редукционная EWS 28.1210HYD, 12, 10

Подходит к позициям

У этих позиций 28.5012S указан производителем как подходящий.

Инструмент статический19

  • 17.5050CTXTF-PLДержавка комбинированная с внутренним и наружным подводом СОЖ EWS 17.5050CTXTF-PL, хвостовик Ø50, отверстие Ø50 мм
  • 17.5050CTXX120Державка комбинированная с внутренним и наружным подводом СОЖ EWS 17.5050CTXX120, хвостовик Ø50, отверстие Ø50 мм
  • 17.5050DCTXTF-PLДержавка комбинированная с внутренним и наружным подводом СОЖ EWS 17.5050DCTXTF-PL, хвостовик Ø50, отверстие Ø50 мм
  • 17.5050DSQT28Z120Державка комбинированная с внутренним и наружным подводом СОЖ EWS 17.5050DSQT28Z120, хвостовик Ø50, отверстие Ø50 мм
  • 17.5050MP630Державка комбинированная с внутренним и наружным подводом СОЖ EWS 17.5050MP630, хвостовик Ø50, отверстие Ø50 мм
  • 17.5050SQT28Державка комбинированная с внутренним и наружным подводом СОЖ EWS 17.5050SQT28, хвостовик Ø50, отверстие Ø50 мм
  • 17.5050TOEMX105Державка комбинированная с внутренним и наружным подводом СОЖ EWS 17.5050TOEMX105, хвостовик Ø50, отверстие Ø50 мм
  • 17.BMT50BMT65X72Z77Державка комбинированная с внутренним и наружным подводом СОЖ EWS 17.BMT50BMT65X72Z77, BMT, отверстие Ø50 мм
  • 17.BMT50BMT65X100Z77Державка комбинированная с внутренним и наружным подводом СОЖ EWS 17.BMT50BMT65X100Z77, BMT, отверстие Ø50 мм
  • 17.BMT50NLДержавка комбинированная с внутренним и наружным подводом СОЖ EWS 17.BMT50NL, BMT, отверстие Ø50 мм
  • 17.BMT50NT42X120Державка комбинированная с внутренним и наружным подводом СОЖ EWS 17.BMT50NT42X120, BMT, отверстие Ø50 мм
  • 17.BMT50P2100-STATДержавка комбинированная с внутренним и наружным подводом СОЖ EWS 17.BMT50P2100-STAT, BMT, отверстие Ø50 мм
  • 17.BMT50QSM350Державка комбинированная с внутренним и наружным подводом СОЖ EWS 17.BMT50QSM350, BMT, отверстие Ø50 мм
  • 19.5050Адаптер для инструмента EWS 19.5050, хвостовик Ø50, отверстие Ø50 мм
  • 19.6050Адаптер для инструмента EWS 19.6050, хвостовик Ø60, отверстие Ø50 мм
  • 19.BMT50CTX510Адаптер для инструмента EWS 19.BMT50CTX510, BMT, отверстие Ø50 мм
  • 19.BMT50CTX620Адаптер для инструмента EWS 19.BMT50CTX620, BMT, отверстие Ø50 мм
  • 19.BMT50MW400V12Адаптер для инструмента EWS 19.BMT50MW400V12, BMT, отверстие Ø50 мм
  • 19.BMT50VL8Адаптер для инструмента EWS 19.BMT50VL8, BMT, отверстие Ø50 мм

Адаптеры с хвостовиком по DIN 698711

  • 27.SK5050L90WPДержавка для свёрл со сменными пластинами EWS 27.SK5050L90WP, SK50, d 50 мм, вылет LPR 90 мм
