Державка комбинированная с внутренним и наружным подводом СОЖ EWS 17.BMT40DBMT55X70, BMT, отверстие Ø40 мм
EWS · Державки комбинированные с внутренним и наружным подводом СОЖ EWS, присоединение к станку BMT · арт. 17.BMT40DBMT55X70

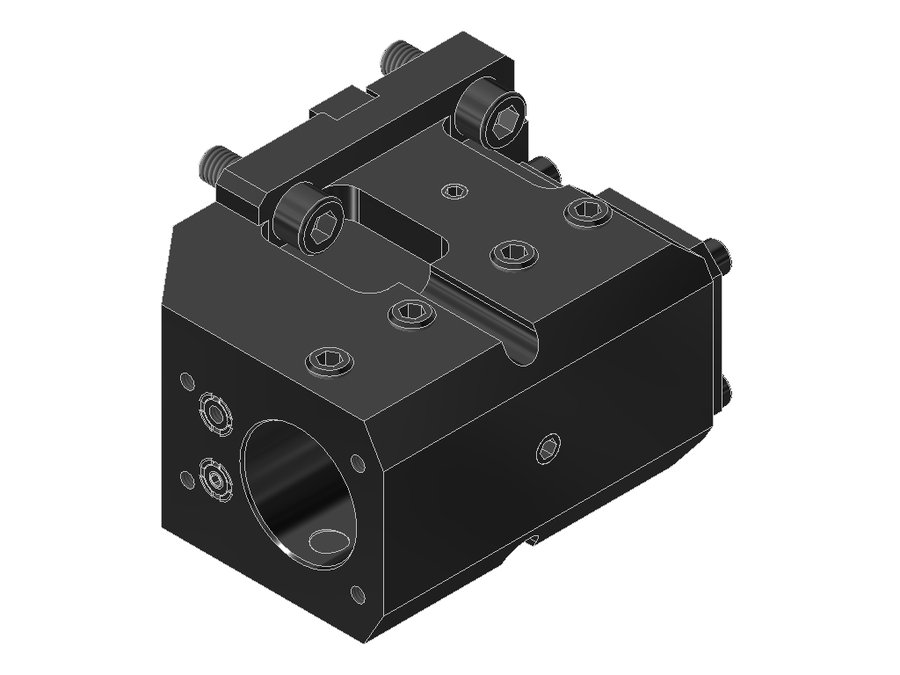

Державка комбинированная с внутренним и наружным подводом СОЖ EWS 17.BMT40DBMT55X70, BMT, отверстие Ø40 мм

Система фиксации в гнездешпоночный паз BMT
Угол выхода90°
Код интерфейса станкаFLB064A5515
Код интерфейса инструментаZYL04002215
Исполнениенейтральное
Присоединение к станкуBMT55
Присоединение инструментаборштанга Ø40
Функциональная длина70 мм
Вылет LPR100 мм
Масса4,87 кг
Высота85 мм
Общая длина104,9 мм
Ширина116 мм
Заказной номер EWS236187
Радиальная ширина30 мм
Функциональная ширина86 мм
