EWS · Державки комбинированные с внутренним и наружным подводом СОЖ EWS для BMT · арт. 17.BMT40BMT65X72Z77

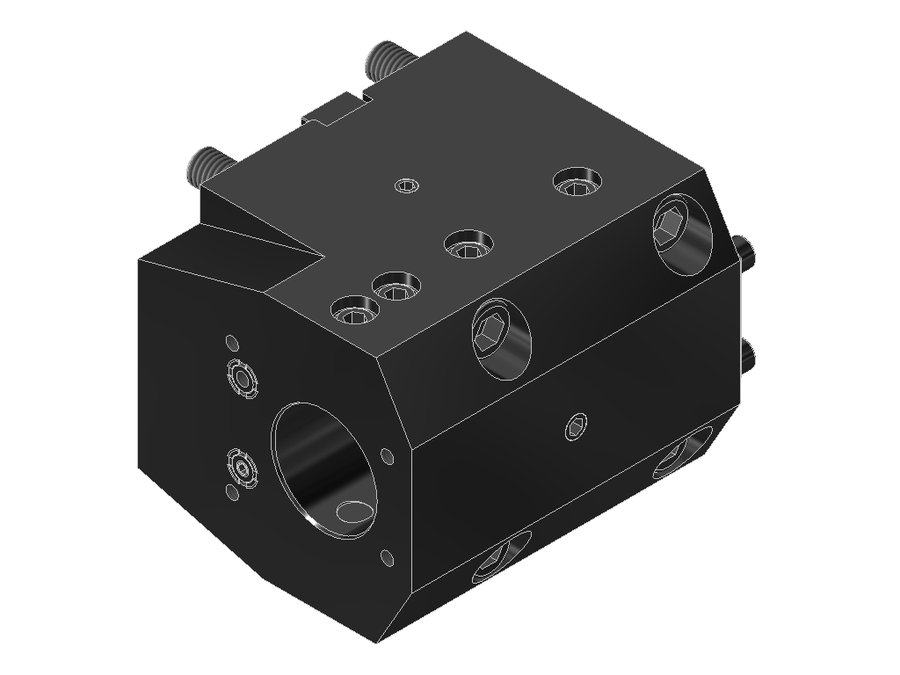

Державка комбинированная с внутренним и наружным подводом СОЖ EWS 17.BMT40BMT65X72Z77, BMT, отверстие Ø40 мм
| Система фиксации в гнезде | шпоночный паз BMT |
|---|---|
| Угол выхода | 90° |
| Код интерфейса станка | FLB073A6515 |
| Код интерфейса инструмента | ZYL04002215 |
| Исполнение | левое |
| Присоединение к станку | BMT65 |
| Присоединение инструмента | Ø 40.0 (boring bar) |
| Функциональная длина | 72 мм |
| Вылет LPR | 106 мм |
| Масса | 8,339 кг |
| Высота | 96 мм |
| Общая длина | 110,9 мм |
| Ширина | 127 мм |
| Заказной номер EWS | 226472 |
| Радиальная ширина | 50 мм |
| Функциональная ширина | 77 мм |
Другие типоразмеры серии
Державки комбинированные с внутренним и наружным подводом СОЖ EWS для BMT — 150 позиций серии, EWS.
Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Инструмент статический.
| Артикул | Присоединение к станку | Присоединение инструмента | Функциональная длина, мм | Вылет LPR, мм | Высота, мм | Общая длина, мм | В список |
|---|---|---|---|---|---|---|---|
| 17.BMT40BIGX100 | BMT55 Biglia | Ø 40.0 (boring bar) | 100 | 130 | 84 | 135 | |
| 17.BMT40BMT42 | BMT42 DMG Mori | Ø 40.0 (boring bar) | 70 | 102 | 68 | 112 | |
| 17.BMT40BMT45Z50X65 | BMT45 | Ø 40.0 (boring bar) | 65 | 95 | 75 | 99,6 | |
| 17.BMT40BMT55X70Z18 | BMT55 | Ø 40.0 (boring bar) | 70 | 100 | 85 | 104,6 | |
| 17.BMT40BMT55Z58X85 | BMT55 | Ø 40.0 (boring bar) | 85 | 115 | 85 | 119,6 | |
| 17.BMT40BMT55Z60X100 | BMT55 | Ø 40.0 (boring bar) | 100 | 130 | 85 | 134,6 | |
| 17.BMT40BMT65X72Z77 | BMT65 | Ø 40.0 (boring bar) | 72 | 106 | 96 | 110,9 | Текущая |
| 17.BMT40BMT65X100Z77 | BMT65 | Ø 40.0 (boring bar) | 100 | 130 | 96 | 134,9 | |
| 17.BMT40BMT65X115Z77 | BMT65 | Ø 40.0 (boring bar) | 115 | 146 | 96 | 150,9 | |
| 17.BMT40BMT65Z15X72 | BMT65 | Ø 40.0 (boring bar) | 72 | 106 | 96 | 110,9 | |
| 17.BMT40BNDZ0 | BMT45A | Ø 40.0 (boring bar) | 75 | 105 | 74 | 111 | |
| 17.BMT40DBMT55X70 | BMT55 | Ø 40.0 (boring bar) | 70 | 100 | 85 | 104,9 |
Совместимость
Связанные позиции по данным производителя — 3 позиции. Подбор по совместимости не заменяет проверку по чертежу.
Подходящие позиции
Производитель перечисляет их как подходящие к 17.BMT40BMT65X72Z77.
Принадлежности и оснастка для настройки инструмента2
- MW-BMT-SKT250Приспособление монтажное EWS MW-BMT-SKT250, MW-BMT-SKT250
- UMB100Приспособление монтажное EWS UMB100, UMB100
Ключи и отвёртки1
- AZS-M12x1 xxКлюч для монтажного резьбового кольца EWS AZS-M12x1 xx
Документы по позиции
Для этой позиции документы пока не привязаны.
