EWS · Державки комбинированные с внутренним и наружным подводом СОЖ EWS для BMT · арт. 17.BMT40NT42X120

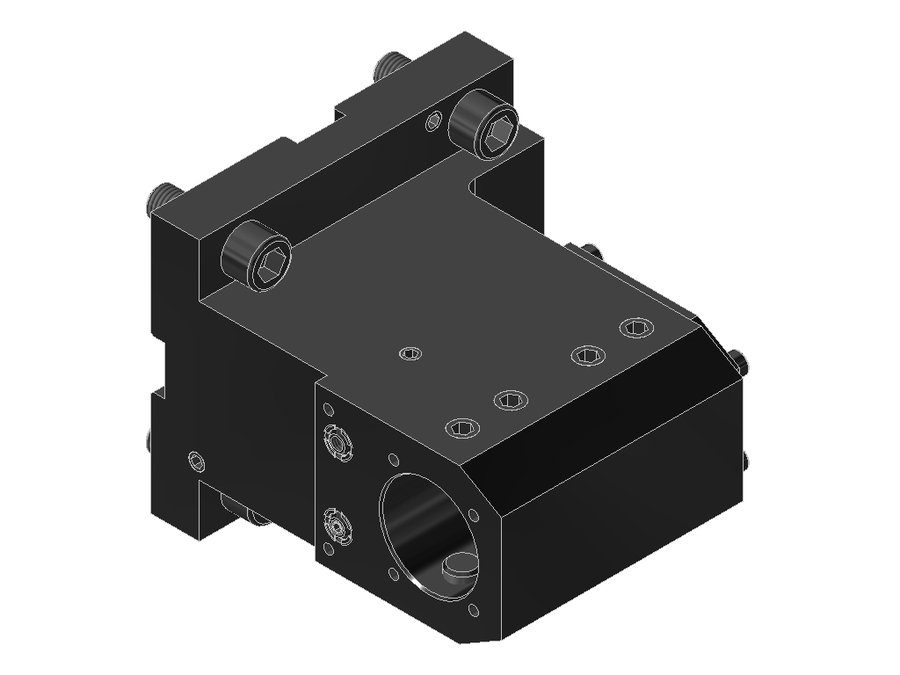

Державка комбинированная с внутренним и наружным подводом СОЖ EWS 17.BMT40NT42X120, BMT, отверстие Ø40 мм
| Система фиксации в гнезде | шпоночный паз BMT |
|---|---|
| Угол выхода | 90° |
| Код интерфейса станка | FLB084B6015 |
| Код интерфейса инструмента | ZYL04002215 |
| Исполнение | левое |
| Присоединение к станку | BMT60 DMG Mori |
| Присоединение инструмента | Ø 40.0 (boring bar) |
| Функциональная длина | 120 мм |
| Вылет LPR | 150 мм |
| Масса | 7,954 кг |
| Высота | 108 мм |
| Общая длина | 165 мм |
| Ширина | 100 мм |
| Заказной номер EWS | 132847 |
| Радиальная ширина | 30 мм |
| Функциональная ширина | 70 мм |
Другие типоразмеры серии
Державки комбинированные с внутренним и наружным подводом СОЖ EWS для BMT — 150 позиций серии, EWS.
Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Инструмент статический.
| Артикул | Присоединение к станку | Присоединение инструмента | Функциональная длина, мм | Вылет LPR, мм | Высота, мм | Общая длина, мм | В список |
|---|---|---|---|---|---|---|---|
| 17.BMT40LB4000 | BMT60A Okuma | Ø 40.0 (boring bar) | 90 | 123 | 100 | 138 | |
| 17.BMT40LT3000V16 | BMT60B Okuma | Ø 40.0 (boring bar) | 110 | 139 | 95 | 154 | |
| 17.BMT40M06X100 | BMT65 Tsugami | Ø 40.0 (boring bar) | 100 | 129 | 92 | 133 | |
| 17.BMT40MT12 | BMT40 Muratec | Ø 40.0 (boring bar) | 95 | 125 | 76 | 132,5 | |
| 17.BMT40MU3000 | BMT60B Okuma | Ø 40.0 (boring bar) | 110 | 139 | 95 | 144,5 | |
| 17.BMT40NLHD | BMT60 DMG Mori | Ø 40.0 (boring bar) | 80 | 110 | 108 | 125 | |
| 17.BMT40NT42X120 | BMT60 DMG Mori | Ø 40.0 (boring bar) | 120 | 150 | 108 | 165 | Текущая |
| 17.BMT40NZ | BMT40 DMG Mori | Ø 40.0 (boring bar) | 100 | 125 | 78 | 137,1 | |
| 17.BMT40QSM200 | BMT68 Mazak | Ø 40.0 (boring bar) | 95 | 123 | 84 | 147 | |
| 17.BMT40QSM200-STAT | BMT60x84 Mazak | Ø 40.0 (boring bar) | 50 | 80 | 104 | 87,9 | |
| 17.BMT40QSM350 | BMT80 Mazak | Ø 40.0 (boring bar) | 120 | 152 | 96 | 179 | |
| 17.BMT40QY15Y45QSM200 | BMT68 Mazak | Ø 40.0 (boring bar) | 95 | 124 | 120 | 148 |
Совместимость
Связанные позиции по данным производителя — 3 позиции. Подбор по совместимости не заменяет проверку по чертежу.
Подходящие позиции
Производитель перечисляет их как подходящие к 17.BMT40NT42X120.
Ключи и отвёртки1
- AZS-M12x1 xxКлюч для монтажного резьбового кольца EWS AZS-M12x1 xx
