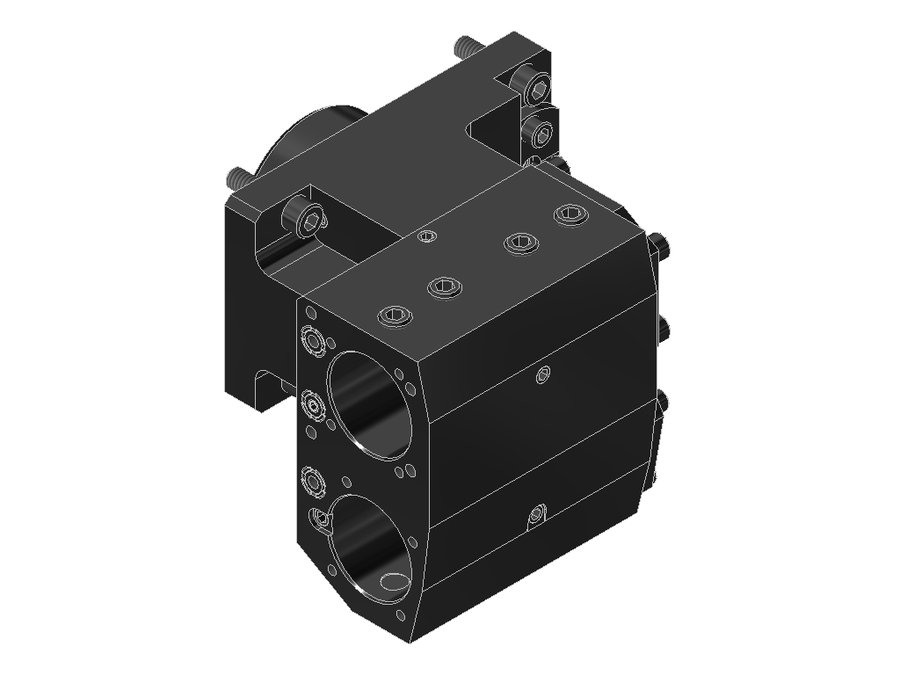

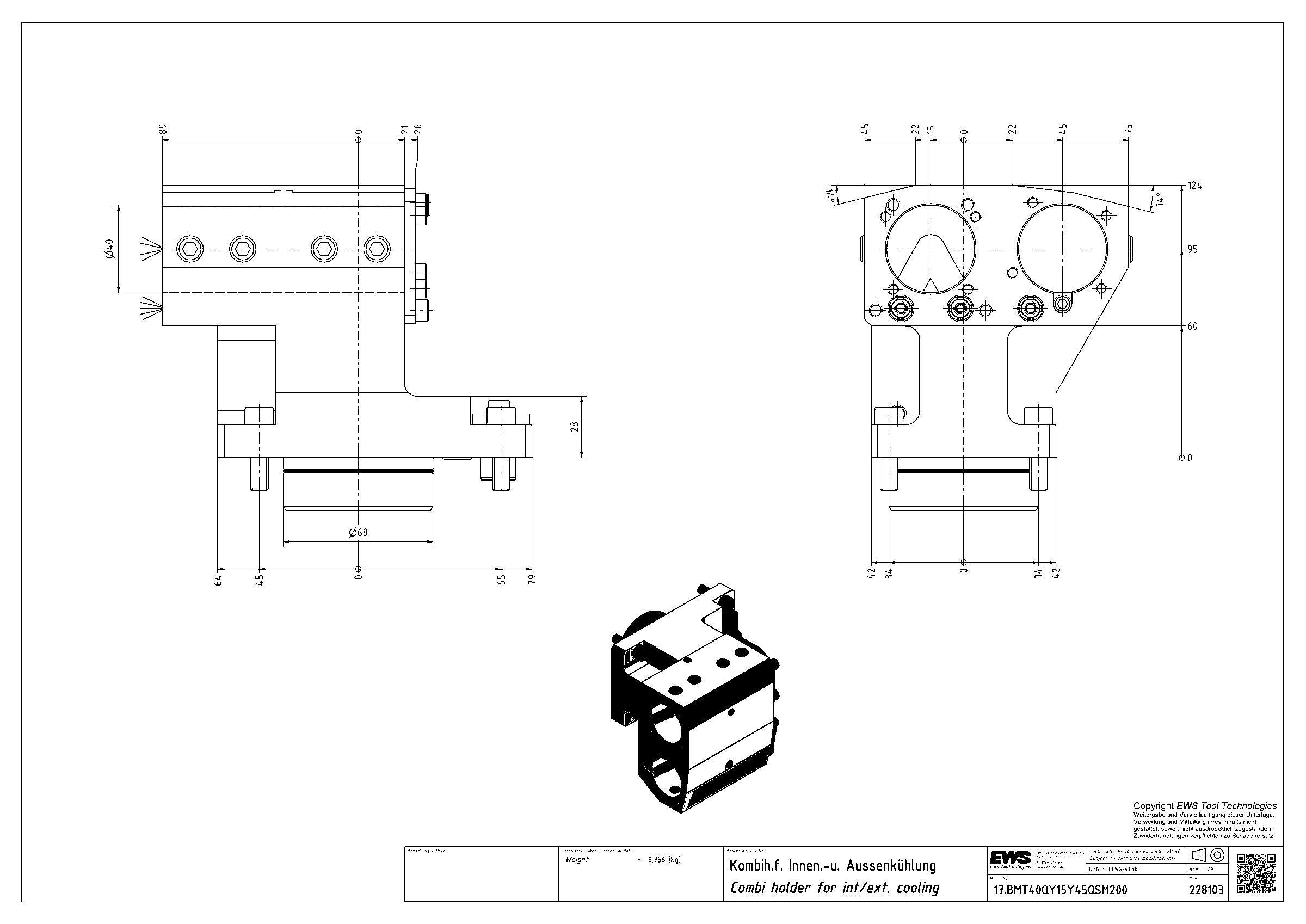

Державка комбинированная с внутренним и наружным подводом СОЖ EWS 17.BMT40QY15Y45QSM200, BMT, отверстие Ø40 мм
EWS · Державки комбинированные с внутренним и наружным подводом СОЖ EWS, присоединение к станку BMT · арт. 17.BMT40QY15Y45QSM200

Державка комбинированная с внутренним и наружным подводом СОЖ EWS 17.BMT40QY15Y45QSM200, BMT, отверстие Ø40 мм

Система фиксации в гнездешпоночный паз BMT (регулируемый)
Угол выхода90°
Код интерфейса станкаFLB068B6815
Код интерфейса инструментаZYL04002215
Исполнениенейтральное
Присоединение к станкуBMT68 Mazak
Присоединение инструментаборштанга Ø40
Функциональная длина95 мм
Вылет LPR124 мм
Масса8,756 кг
Высота120 мм
Общая длина148 мм
Ширина168 мм
Заказной номер EWS228103
Радиальная ширина21 мм
Функциональная ширина89 мм
