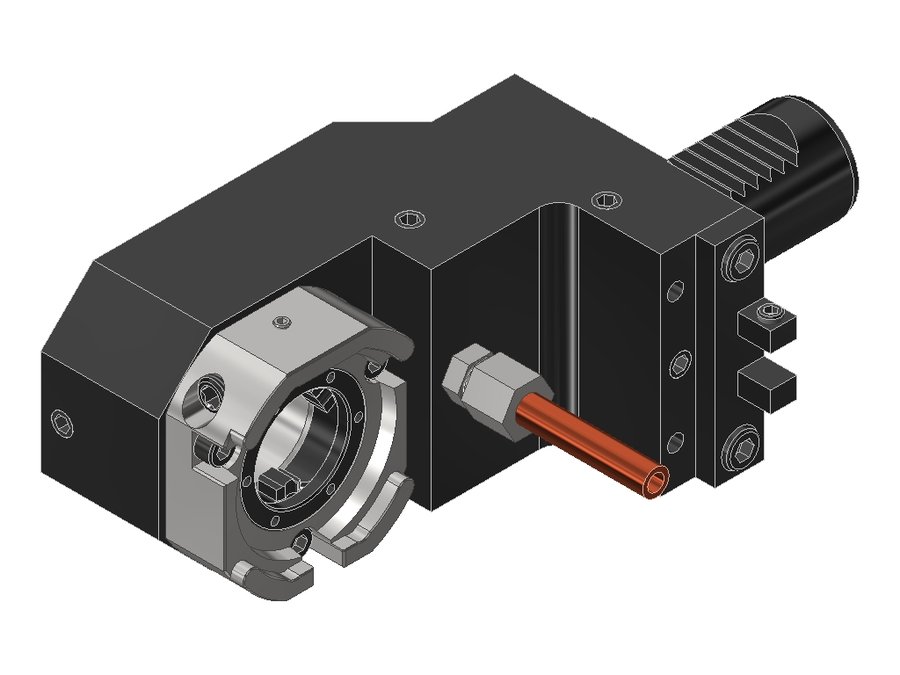

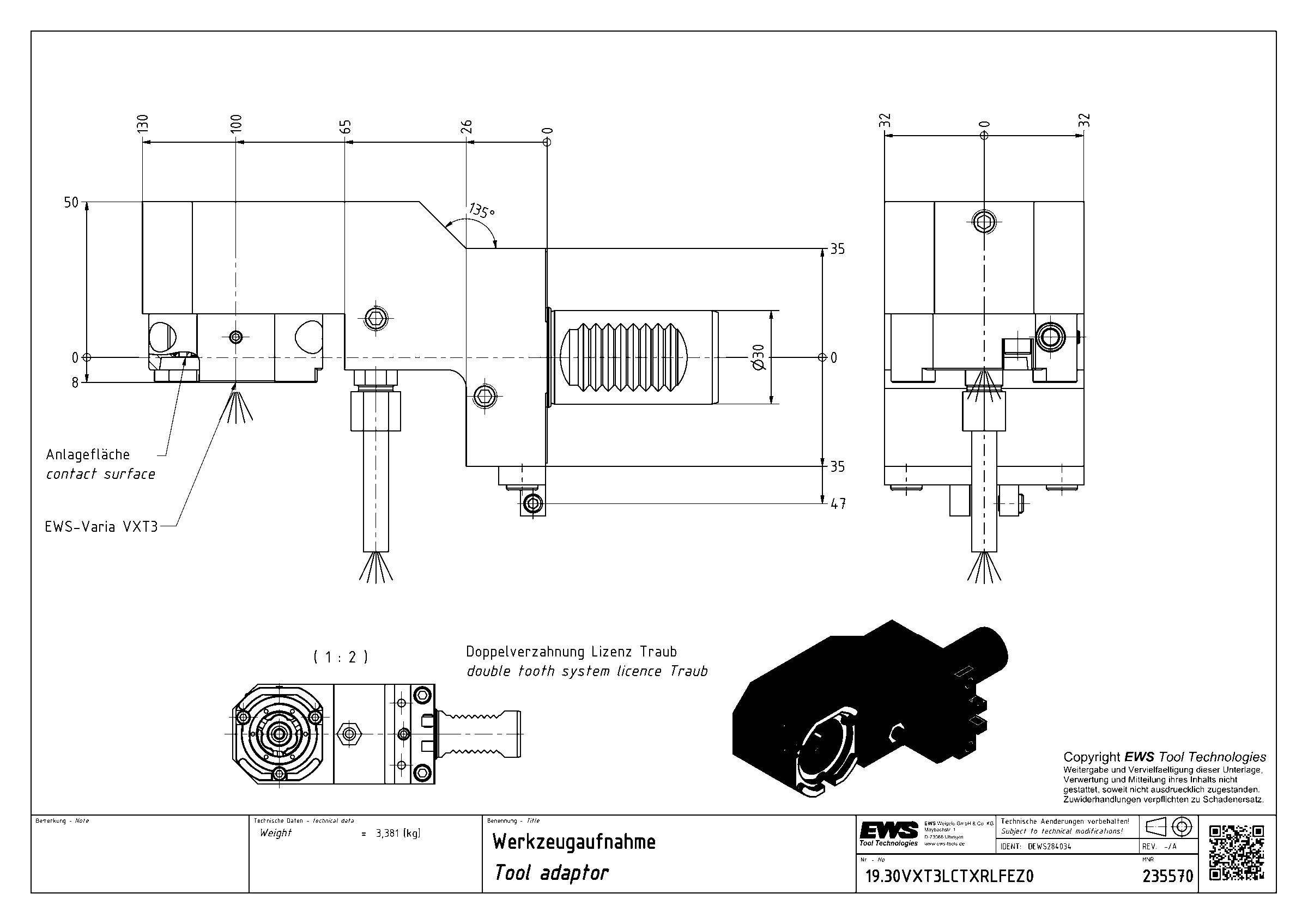

Адаптер для инструмента EWS 19.30VXT3LCTXRLFEZ0, хвостовик Ø30, система EWS Varia VXT3
| Система фиксации в гнезде | EWS Adjust |
|---|---|
| Угол выхода | 90° |
| Код интерфейса станка | ZYV03000115 |
| Код интерфейса инструмента | EWC00300395 |
| Диаметр хвостовика | 30 мм |
| Исполнение | правое |
| Присоединение к станку | VDI30 |
| Присоединение инструмента | EWS Varia VXT3 |
| Функциональная длина | 100 мм |
| Вылет LPR | 130 мм |
| Масса | 3,381 кг |
| Высота | 64 мм |
| Общая длина | 185 мм |
| Ширина | 85 мм |
| Заказной номер EWS | 235570 |
| Радиальная ширина | 50 мм |
| Система EWS Varia | EWS Varia VXT3 |
Где найти у производителя
Сайт EWS · ews-tools.de/en-DE
- Откройте ews-tools.de и введите артикул 19.30VXT3LCTXRLFEZ0 в строку поиска. У EWS артикул стоит в заголовке карточки; прежнее обозначение изделия указано в её описании.
Описание
Державка для борштанг
EWS.Varia VXT — быстросменная система для статического внутреннего точения
VXT — токарная версия EWS.Varia, разработанная на основе системы VX для статического внутреннего точения. Компактная конструкция для малых длин зажима, высокая жёсткость за счёт запатентованного Double-Cone Flex.
- Смена инструмента менее чем за 20 секунд, управление одной рукой
- Запатентованный Double-Cone Flex: второй, упругий конус увеличивает опорную базу, повышает жёсткость и демпфирование
- Передача крутящего момента через две наружные лыски: воспринимает силы резания и сохраняет высоту центров
- Повторяемость при смене ± 0,002 мм
- Передаваемый крутящий момент: VXT3 160 Н·м, VXT4 200 Н·м
- Внутренний подвод СОЖ до 100 бар
- Защита от неправильной установки
- Подходит для стандартной и перевёрнутой установки инструмента
- Адаптеры VX остаются совместимыми
Двойная зубчатость (лицензия Traub)
- Хвостовик VDI с двойной зубчатостью
- Державку можно повернуть на 180°
- Примечание: возможность поворота может быть ограничена системами выверки (например, Trifix)
Другие типоразмеры серии
Адаптеры для инструмента EWS, присоединение к станку VDI — 120 позиций серии, EWS.
Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Инструмент статический.
| Артикул | Присоединение к станку | Присоединение инструмента | Функциональная длина, мм | Вылет LPR, мм | Общая длина, мм | Диаметр хвостовика, мм | В список |
|---|---|---|---|---|---|---|---|
| 19.30C4L75R | VDI30 | PSC 40 | 75 | 75 | 130 | 30 | |
| 19.30C4L75RÜK | VDI30 | PSC 40 | 75 | 75 | 130 | 30 | |
| 19.30VX3LTC600RLZ0 | VDI30 | EWS Varia VX3 | 100 | 130 | 185 | 30 | |
| 19.30VXT3 | VDI30 | EWS Varia VXT3 | 60 | 68 | 123 | 30 | |
| 19.30VXT3CTXRLZ0 | VDI30 | EWS Varia VXT3 | 85 | 115 | 170 | 30 | |
| 19.30VXT3G300RLWZ0 | VDI30 | EWS Varia VXT3 | 90 | 120 | 175 | 30 | |
| 19.30VXT3LCTXRLFEZ0 | VDI30 | EWS Varia VXT3 | 100 | 130 | 185 | 30 | Текущая |
| 19.30VXT3LCTXRLTFLZ0 | VDI30 | EWS Varia VXT3 | 100 | 130 | 185 | 30 | |
| 19.30VXT3LCTXRLTFRZ0 | VDI30 | EWS Varia VXT3 | 100 | 130 | 185 | 30 | |
| 19.30VXT3LCTXRLZ0 | VDI30 | EWS Varia VXT3 | 100 | 130 | 185 | 30 | |
| 19.30VXT3TNX65RLZ0 | VDI30 | EWS Varia VXT3 | 90 | 120 | 175 | 30 | |
| 19.30VXT3ÜK | VDI30 | EWS Varia VXT3 | 60 | 68 | 123 | 30 |
Совместимость
Связанные позиции по данным производителя — 74 позиции. Подбор по совместимости не заменяет проверку по чертежу.
Подходящие позиции
Производитель перечисляет их как подходящие к 19.30VXT3LCTXRLFEZ0.
