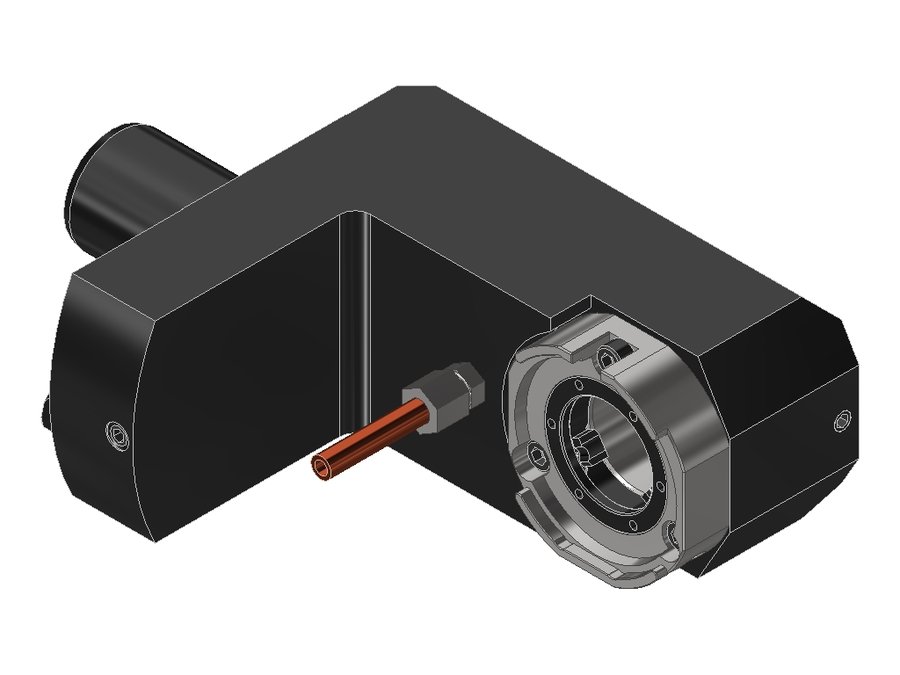

Адаптер для инструмента EWS 19.40VXT4MP620RZ-5X130, хвостовик Ø40, EWS Varia VXT4 - адаптер
EWS · Адаптеры для инструмента EWS для VDI · арт. 19.40VXT4MP620RZ-5X130

Адаптер для инструмента EWS 19.40VXT4MP620RZ-5X130, хвостовик Ø40, EWS Varia VXT4 - адаптер

Система фиксации в гнездештифт
Угол выхода90°
Код интерфейса станкаZYV04000415
Код интерфейса инструментаEWC00400395
Диаметр хвостовика40 мм
Исполнениеправое
Присоединение к станкуVDI40
Присоединение инструментаEWS Varia VXT4
Функциональная длина130 мм
Вылет LPR165 мм
Масса7,936 кг
Высота76 мм
Общая длина225 мм
Ширина155 мм
Заказной номер EWS235136
Радиальная ширина70 мм
Система EWS VariaEWS Varia VXT4
Функциональная ширина5 мм

Другие типоразмеры серии

Адаптеры для инструмента EWS для VDI — 120 позиций серии, EWS.

Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Инструмент статический.

АртикулПрисоединение к станкуПрисоединение инструментаФункциональная длина, ммВылет LPR, ммОбщая длина, ммДиаметр хвостовика, ммВ список
19.40VXT4VDI40EWS Varia VXT4677513840
19.40VXT4CTXRLZ0VDI40EWS Varia VXT410013519840
19.40VXT4G400RLWZ12VDI40EWS Varia VXT411014520840
19.40VXT4LCTXRLTFLZ0VDI40EWS Varia VXT412015521840
19.40VXT4LCTXRLTFRZ0VDI40EWS Varia VXT412015521840
19.40VXT4LCTXRLZ0VDI40EWS Varia VXT412015521840
19.40VXT4MP620RZ-5X130VDI40EWS Varia VXT413016522540Текущая
19.40VXT4SQT10X100VDI40 shaft rotated 30°EWS Varia VXT410013519540
19.40VXT4SQT15X135VDI40 shaft rotated 30°EWS Varia VXT413517023040
19.40VXT4TOEMRLZ0VDI40EWS Varia VXT410013519840
19.50C5L85LVDI50PSC 50858516350
19.50C5L85RVDI50PSC 50858516350
Показать ещё · всего в серии 120

Совместимость

Связанные позиции по данным производителя — 7 позиций. Подбор по совместимости не заменяет проверку по чертежу.

Подходящие позиции

Производитель перечисляет их как подходящие к 19.40VXT4MP620RZ-5X130.

Принадлежности и оснастка для настройки инструмента6

  • EWS.Varia Clean (EWS 228119)Набор для очистки EWS Varia EWS EWS.Varia Clean, Заказной номер EWS 228119
  • MW-VDI40-MP610Приспособление монтажное EWS MW-VDI40-MP610, MW-VDI40 for MP610
  • MW-VXT4Приспособление монтажное EWS MW-VXT4, MW-VXT4
  • UMB100Приспособление монтажное EWS UMB100, UMB100
  • VXT4-PROMO-SETСтартовый набор EWS Varia EWS VXT4-PROMO-SET
  • VXT4STARTKIT-PROMOСтартовый набор EWS Varia EWS VXT4STARTKIT-PROMO

Ключи и отвёртки1

  • DSV SW5/05.7NMКлюч динамометрический EWS DSV SW5/05.7NM, Т-образная рукоятка SW5, 5.7 Н·м

Документы по позиции

Для этой позиции документы пока не привязаны.
