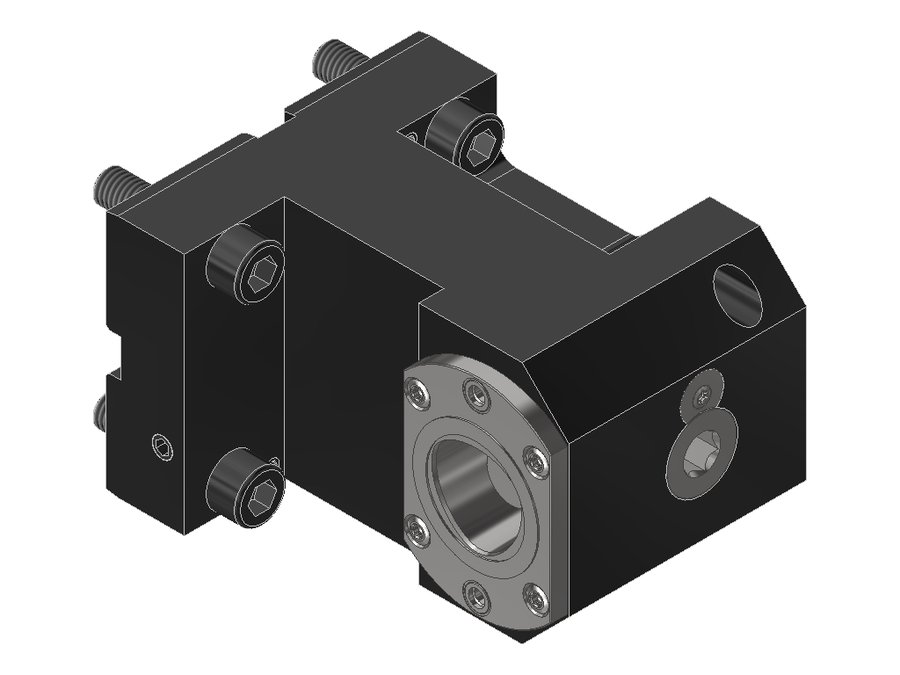

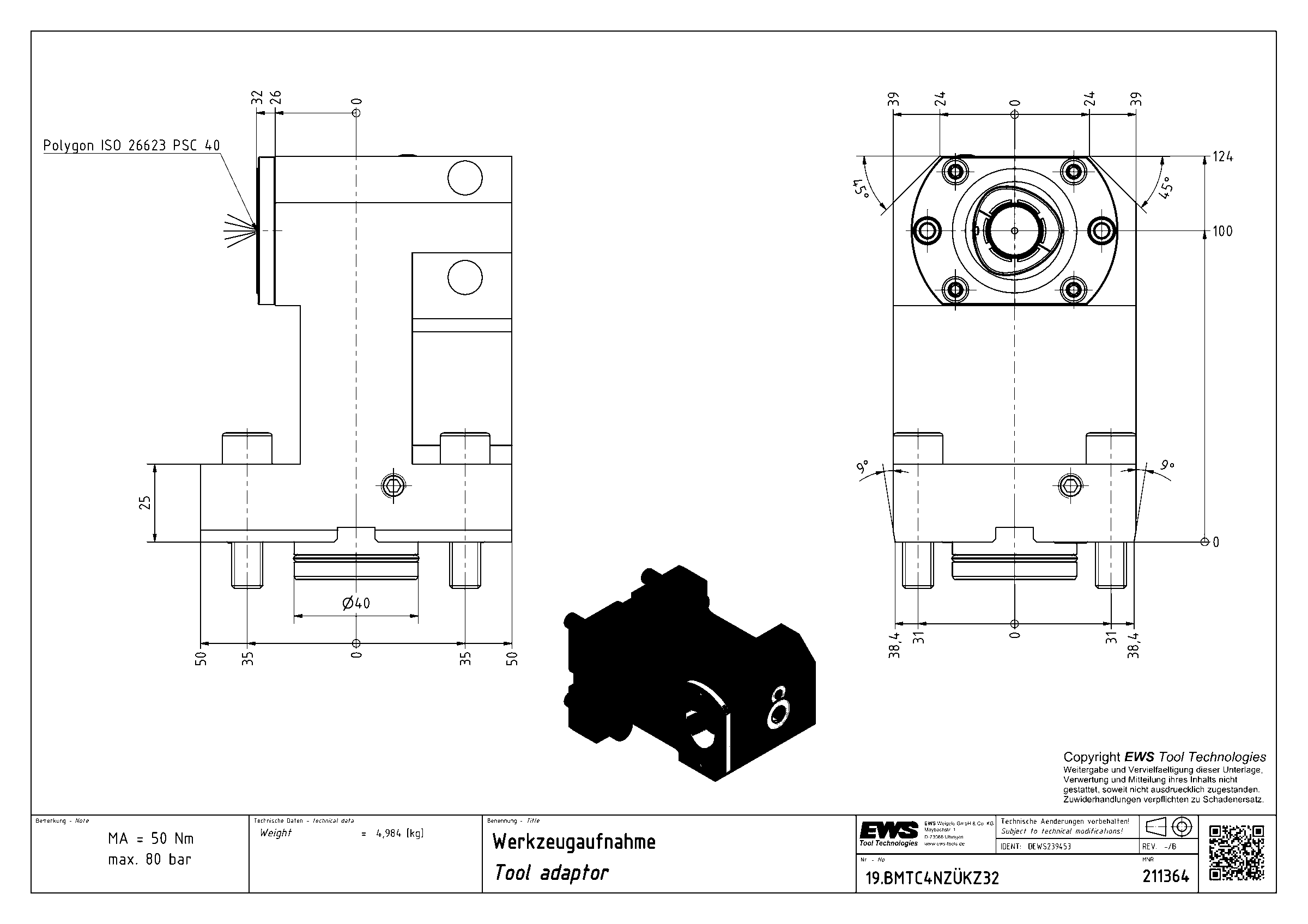

Адаптер для инструмента EWS 19.BMTC4NZÜKZ32, BMT, полигональный хвостовик ISO 26623 (PSC 40)
EWS · Адаптеры для инструмента EWS, присоединение к станку BMT · арт. 19.BMTC4NZÜKZ32

Адаптер для инструмента EWS 19.BMTC4NZÜKZ32, BMT, полигональный хвостовик ISO 26623 (PSC 40)

Система фиксации в гнездешпоночный паз BMT
Угол выхода90°
Код интерфейса станкаFLB062B4015
Код интерфейса инструментаCCS04000195
Исполнениелевое
Присоединение к станкуBMT40 DMG Mori
Присоединение инструментаPSC 40
Функциональная длина100 мм
Вылет LPR124 мм
Масса4,984 кг
Высота78 мм
Общая длина136,1 мм
Ширина82 мм
Заказной номер EWS211364
Радиальная ширина50 мм
Функциональная ширина32 мм

Где найти у производителя

Сайт EWS · ews-tools.de/en-DE

  • Откройте ews-tools.de и введите артикул 19.BMTC4NZÜKZ32 в строку поиска. У EWS артикул стоит в заголовке карточки; прежнее обозначение изделия указано в её описании.

Описание

Державка для борштанг

PSC — стандартизованный интерфейс

  • Типоразмер PSC 40:
    • Повторяемость ≤ 0,01 мм
    • Момент затяжки 50 Н·м
    • Усилие зажима 21 кН
  • Стандартизованные адаптеры доступны по всему миру
  • Интерфейс для приводного и статического инструмента
  • Доступны сверхкороткие адаптеры без паза под захват

Материалы

3D-модель (STEP)STEP, на сервере производителя EWS; файл крупныйОткрыть →

Другие типоразмеры серии

Адаптеры для инструмента EWS, присоединение к станку BMT — 150 позиций серии, EWS.

Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Инструмент статический.

АртикулПрисоединение инструментаПрисоединение к станкуФункциональная длина, ммВылет LPR, ммВысота, ммОбщая длина, ммВ список
19.BMTC4LT2000V16PSC 40BMT55 Okuma8510986142,5
19.BMTC4LT3000V16PSC 40BMT60B Okuma11013495149
19.BMTC4LYNX220Z-11.5PSC 40BMT458510975113,6
19.BMTC4NLÜKX90PSC 40BMT60 DMG Mori90114108129
19.BMTC4NLX90PSC 40BMT60 DMG Mori90114108129
19.BMTC4NZÜKZ-15#01PSC 40BMT40 DMG Mori10012478136,1
19.BMTC4NZÜKZ32PSC 40BMT40 DMG Mori10012478136,1Текущая
19.BMTC4NZZ-15#01PSC 40BMT40 DMG Mori10012478136,1
19.BMTC4NZZ32PSC 40BMT40 DMG Mori10012478136,1
19.BMTC4QSM200PSC 40BMT68 Mazak9511984143
19.BMTC4QSM200ÜKPSC 40BMT68 Mazak9511984143
19.BMTC4QSM200ÜKX90PSC 40BMT68 Mazak9011484138

Совместимость

Связанные позиции по данным производителя — 23 позиции. Подбор по совместимости не заменяет проверку по чертежу.

Подходящие позиции

Производитель перечисляет их как подходящие к 19.BMTC4NZÜKZ32.
