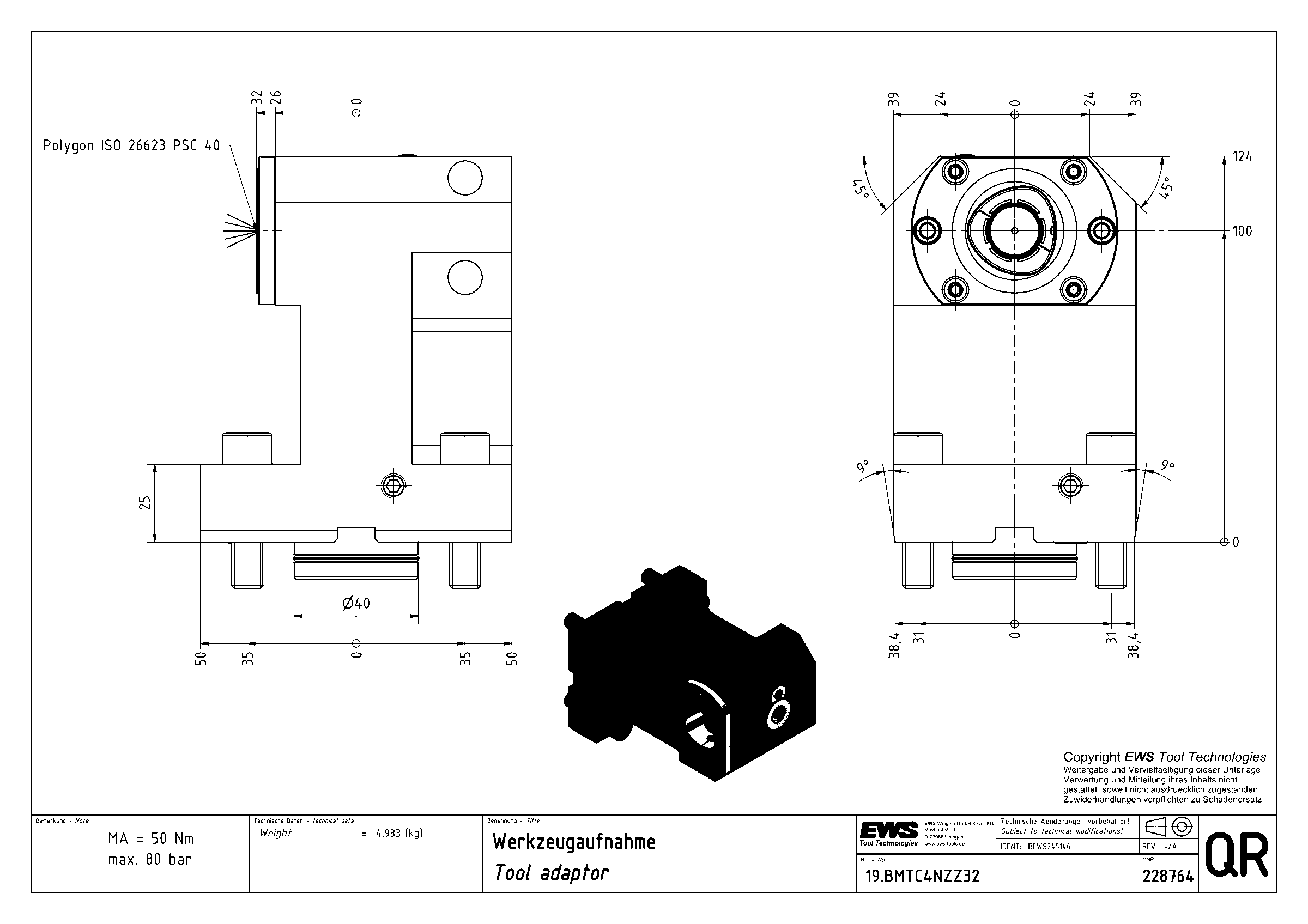

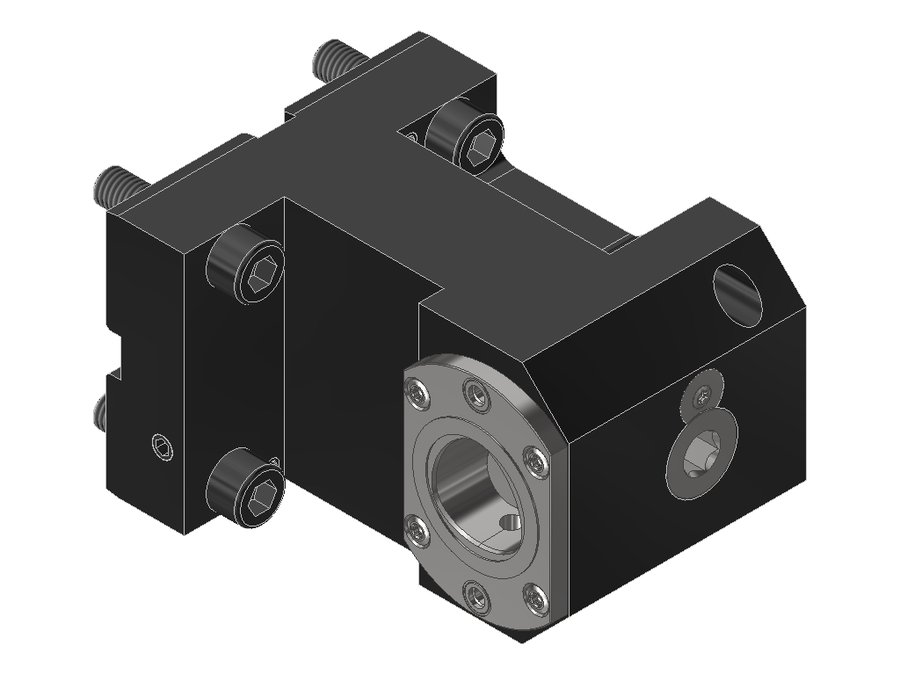

Адаптер для инструмента EWS 19.BMTC4NZZ32, BMT, полигональный хвостовик ISO 26623 (PSC 40)
EWS · Адаптеры для инструмента EWS для BMT · арт. 19.BMTC4NZZ32

Адаптер для инструмента EWS 19.BMTC4NZZ32, BMT, полигональный хвостовик ISO 26623 (PSC 40)

Система фиксации в гнездешпоночный паз BMT
Угол выхода90°
Код интерфейса станкаFLB062B4015
Код интерфейса инструментаCCS04000195
Исполнениелевое
Присоединение к станкуBMT40 DMG Mori
Присоединение инструментаPSC 40
Функциональная длина100 мм
Вылет LPR124 мм
Масса4,983 кг
Высота78 мм
Общая длина136,1 мм
Ширина82 мм
Заказной номер EWS228764
Радиальная ширина50 мм
Функциональная ширина32 мм

Другие типоразмеры серии

Адаптеры для инструмента EWS для BMT — 150 позиций серии, EWS.

Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Инструмент статический.

АртикулПрисоединение инструментаПрисоединение к станкуФункциональная длина, ммВылет LPR, ммВысота, ммОбщая длина, ммВ список
19.BMTC4LYNX220Z-11.5PSC 40BMT458510975113,6
19.BMTC4NLÜKX90PSC 40BMT60 DMG Mori90114108129
19.BMTC4NLX90PSC 40BMT60 DMG Mori90114108129
19.BMTC4NZÜKZ-15#01PSC 40BMT40 DMG Mori10012478136,1
19.BMTC4NZÜKZ32PSC 40BMT40 DMG Mori10012478136,1
19.BMTC4NZZ-15#01PSC 40BMT40 DMG Mori10012478136,1
19.BMTC4NZZ32PSC 40BMT40 DMG Mori10012478136,1Текущая
19.BMTC4QSM200PSC 40BMT68 Mazak9511984143
19.BMTC4QSM200ÜKPSC 40BMT68 Mazak9511984143
19.BMTC4QSM200ÜKX90PSC 40BMT68 Mazak9011484138
19.BMTC4QSM200X90PSC 40BMT68 Mazak9011484138
19.BMTC4SL200PSC 40BMT32E40649969,5
Показать ещё · всего в серии 150

Совместимость

Связанные позиции по данным производителя — 1 позиция. Подбор по совместимости не заменяет проверку по чертежу.

Подходящие позиции

Производитель перечисляет их как подходящие к 19.BMTC4NZZ32.

Принадлежности и оснастка для настройки инструмента1

  • ABV-PSC40Приспособление съёмное EWS ABV-PSC40, PSC 40

Документы по позиции

Для этой позиции документы пока не привязаны.
