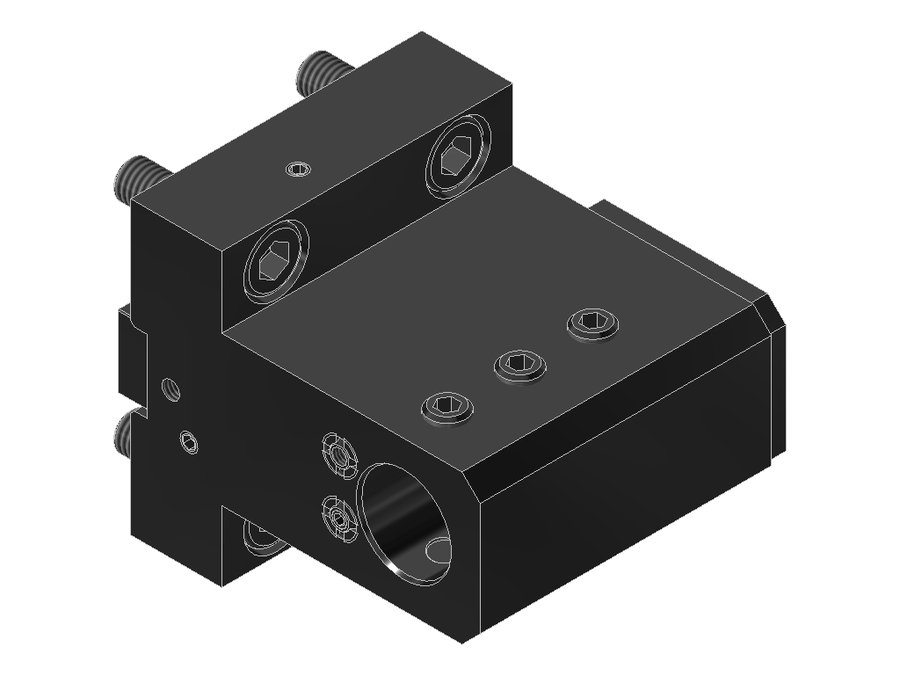

Адаптер для инструмента EWS 19.WT25025, BMT Nakamura WT 250, отверстие Ø25 мм
| Система фиксации в гнезде | шпоночный паз BMT |
|---|---|
| Угол выхода | 90° |
| Код интерфейса станка | FLB060C5515 |
| Код интерфейса инструмента | ZYL02502215 |
| Исполнение | левое |
| Присоединение к станку | BMT55C |
| Присоединение инструмента | борштанга Ø25 |
| Функциональная длина | 75 мм |
| Вылет LPR | 98 мм |
| Масса | 2,879 кг |
| Высота | 80 мм |
| Общая длина | 103,4 мм |
| Ширина | 80 мм |
| Заказной номер EWS | 137697 |
| Радиальная ширина | 40 мм |
| Функциональная ширина | 40 мм |
Где найти у производителя
Сайт EWS · ews-tools.de/en-DE
- Откройте ews-tools.de и введите артикул 19.WT25025 в строку поиска. У EWS артикул стоит в заголовке карточки; прежнее обозначение изделия указано в её описании.
Описание

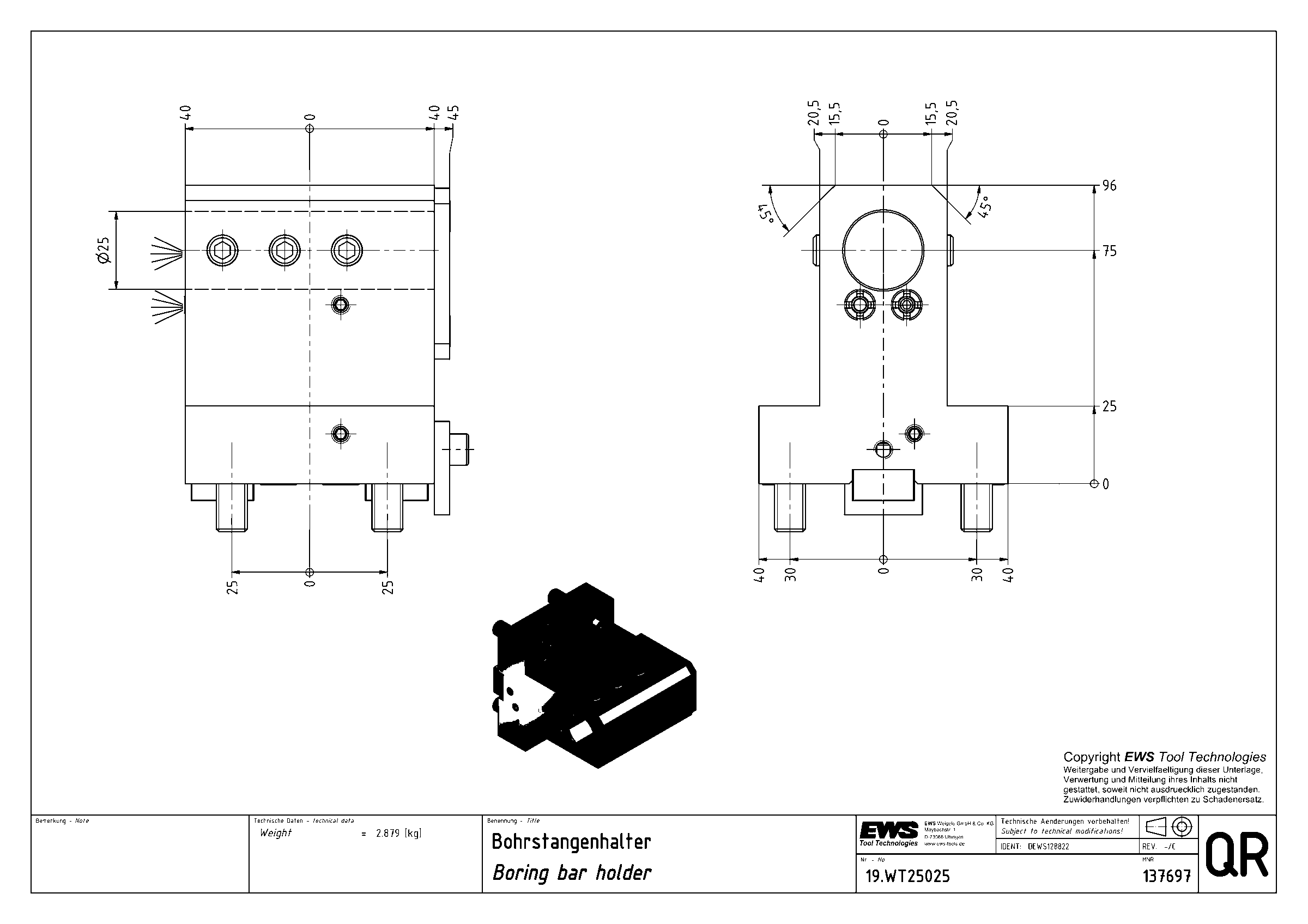

Державка для борштанг
Другие типоразмеры серии
Адаптеры для инструмента EWS, присоединение к станку BMT — 150 позиций серии, EWS.
Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Инструмент статический.
| Артикул | Присоединение инструмента | Присоединение к станку | Функциональная длина, мм | Вылет LPR, мм | Высота, мм | Общая длина, мм | В список |
|---|---|---|---|---|---|---|---|
| 19.BMTVXT4BMT65X72 | EWS Varia VXT4 | BMT65 | 72 | 107 | 94 | 112 | |
| 19.BMTVXT4BMT65X100 | EWS Varia VXT4 | BMT65 | 100 | 135 | 94 | 140 | |
| 19.BMTVXT4BMT65X115 | EWS Varia VXT4 | BMT65 | 115 | 150 | 95 | 154,9 | |
| 19.BMTVXT4LB15 | EWS Varia VXT4 | BMT45x80 | 35 | 70 | 102 | 75 | |
| 19.BMTVXT4LB2000 | EWS Varia VXT4 | BMT60B Okuma | 90 | 125 | 95 | 140 | |
| 19.BMTVXT4LB4000 | EWS Varia VXT4 | BMT60A Okuma | 90 | 125 | 100 | 140 | |
| 19.BMTVXT4NLX90 | EWS Varia VXT4 | BMT60 DMG Mori | 90 | 125 | 108 | 140 | |
| 19.BMTVXT4NT42Z0 | EWS Varia VXT4 | BMT60 DMG Mori | 120 | 155 | 108 | 170 | |
| 19.BMTVXT4P2100-STAT | EWS Varia VXT4 | BMT55x80 DN Solutions | 60 | 96 | 102 | 101 | |
| 19.BMTVXT4QSM200X85 | EWS Varia VXT4 | BMT68 Mazak | 85 | 120 | 84 | 144 | |
| 19.WT25025 | борштанга Ø25 | BMT55C | 75 | 98 | 80 | 103,4 | Текущая |
| 19.WT25032 | борштанга Ø32 | BMT55C | 75 | 99 | 80 | 104,4 |
Совместимость
Связанные позиции по данным производителя — 24 позиции. Подбор по совместимости не заменяет проверку по чертежу.
Подходящие позиции
Производитель перечисляет их как подходящие к 19.WT25025.
Переходники23
- 28.2503HYDВтулка переходная EWS 28.2503HYD, хвостовик Ø25, 03
- 28.2504HYDВтулка переходная EWS 28.2504HYD, хвостовик Ø25, 04
- 28.2506HYDВтулка переходная EWS 28.2506HYD, хвостовик Ø25, 06
- 28.2506SВтулка переходная EWS 28.2506S, хвостовик Ø25, отверстие Ø6 мм
- 28.2506SIKВтулка переходная EWS 28.2506SIK, хвостовик Ø25, отверстие Ø6 мм
- 28.2508HYDВтулка переходная EWS 28.2508HYD, хвостовик Ø25, 08
- 28.2508SВтулка переходная EWS 28.2508S, хвостовик Ø25, отверстие Ø8 мм
- 28.2510HYDВтулка переходная EWS 28.2510HYD, хвостовик Ø25, 10
- 28.2510SВтулка переходная EWS 28.2510S, хвостовик Ø25, отверстие Ø10 мм
- 28.2510SIKВтулка переходная EWS 28.2510SIK, хвостовик Ø25, отверстие Ø10 мм
- 28.2512HYDВтулка переходная EWS 28.2512HYD, хвостовик Ø25, 12
- 28.2512SВтулка переходная EWS 28.2512S, хвостовик Ø25, отверстие Ø12 мм
- 28.2512SIKВтулка переходная EWS 28.2512SIK, хвостовик Ø25, отверстие Ø12 мм
- 28.2514HYDВтулка переходная EWS 28.2514HYD, хвостовик Ø25, 14
- 28.2514SВтулка переходная EWS 28.2514S, хвостовик Ø25, отверстие Ø14 мм
- 28.2516HYDВтулка переходная EWS 28.2516HYD, хвостовик Ø25, 16
- 28.2516SВтулка переходная EWS 28.2516S, хвостовик Ø25, отверстие Ø16 мм
- 28.2516WNВтулка переходная EWS 28.2516WN, хвостовик Ø25, Weldon / Whistle Notch Ø16
- 28.2518HYDВтулка переходная EWS 28.2518HYD, хвостовик Ø25, 18
- 28.2518SВтулка переходная EWS 28.2518S, хвостовик Ø25, отверстие Ø18 мм
- 28.2520HYDВтулка переходная EWS 28.2520HYD, хвостовик Ø25, хвостовик Ø20
- 28.2520SВтулка переходная EWS 28.2520S, хвостовик Ø25, отверстие Ø20 мм
- 28.2520WNВтулка переходная EWS 28.2520WN, хвостовик Ø25, Weldon / Whistle Notch Ø20
Ключи и отвёртки1
- AZS-M10x1 xxКлюч для монтажного резьбового кольца EWS AZS-M10x1 xx
