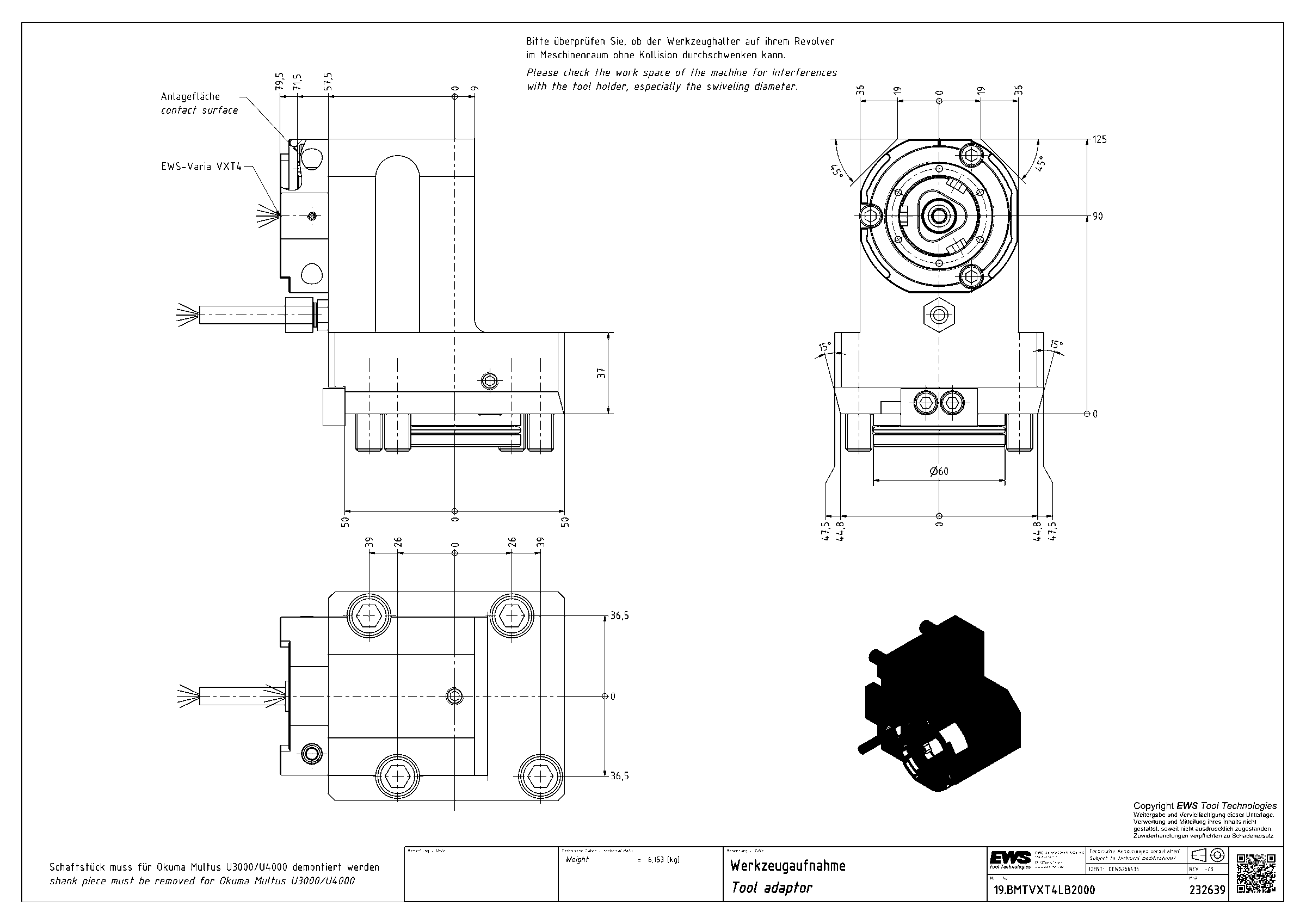

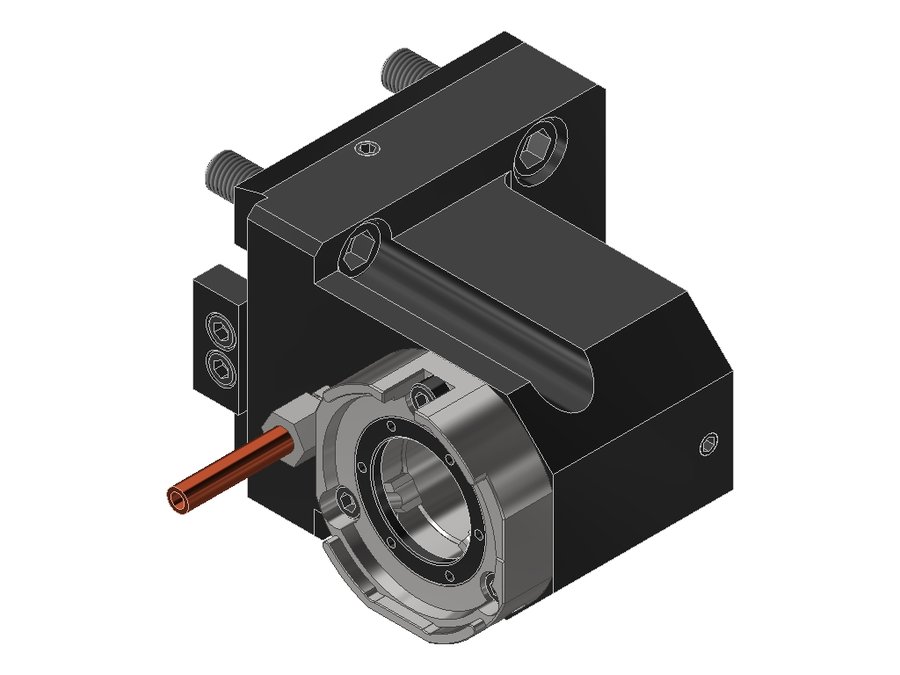

Адаптер для инструмента EWS 19.BMTVXT4LB2000, BMT, система EWS Varia VXT4
| Система фиксации в гнезде | шпоночный паз BMT |
|---|---|
| Угол выхода | 90° |
| Код интерфейса станка | FLB073B6015 |
| Код интерфейса инструмента | EWC00400395 |
| Исполнение | левое |
| Присоединение к станку | BMT60B Okuma |
| Присоединение инструмента | EWS Varia VXT4 |
| Функциональная длина | 90 мм |
| Вылет LPR | 125 мм |
| Масса | 6,153 кг |
| Высота | 95 мм |
| Общая длина | 140 мм |
| Ширина | 88,5 мм |
| Заказной номер EWS | 232639 |
| Радиальная ширина | 9 мм |
| Система EWS Varia | EWS Varia VXT4 |
| Функциональная ширина | 71,5 мм |
Где найти у производителя
Сайт EWS · ews-tools.de/en-DE
- Откройте ews-tools.de и введите артикул 19.BMTVXT4LB2000 в строку поиска. У EWS артикул стоит в заголовке карточки; прежнее обозначение изделия указано в её описании.
Описание
Державка для борштанг
EWS.Varia VXT — быстросменная система для статического внутреннего точения
VXT — токарная версия EWS.Varia, разработанная на основе системы VX для статического внутреннего точения. Компактная конструкция для малых длин зажима, высокая жёсткость за счёт запатентованного Double-Cone Flex.
- Смена инструмента менее чем за 20 секунд, управление одной рукой
- Запатентованный Double-Cone Flex: второй, упругий конус увеличивает опорную базу, повышает жёсткость и демпфирование
- Передача крутящего момента через две наружные лыски: воспринимает силы резания и сохраняет высоту центров
- Повторяемость при смене ± 0,002 мм
- Передаваемый крутящий момент: VXT3 160 Н·м, VXT4 200 Н·м
- Внутренний подвод СОЖ до 100 бар
- Защита от неправильной установки
- Подходит для стандартной и перевёрнутой установки инструмента
- Адаптеры VX остаются совместимыми
Другие типоразмеры серии
Адаптеры для инструмента EWS, присоединение к станку BMT — 150 позиций серии, EWS.
Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Инструмент статический.
| Артикул | Присоединение инструмента | Присоединение к станку | Функциональная длина, мм | Вылет LPR, мм | Высота, мм | Общая длина, мм | В список |
|---|---|---|---|---|---|---|---|
| 19.BMTVXT3TW10 | EWS Varia VXT3 | BMT55C | 65 | 95 | 80 | 105 | |
| 19.BMTVXT4BMT65L60 | EWS Varia VXT4 | BMT65 | 60 | 68 | 94 | 72,9 | |
| 19.BMTVXT4BMT65X72 | EWS Varia VXT4 | BMT65 | 72 | 107 | 94 | 112 | |
| 19.BMTVXT4BMT65X100 | EWS Varia VXT4 | BMT65 | 100 | 135 | 94 | 140 | |
| 19.BMTVXT4BMT65X115 | EWS Varia VXT4 | BMT65 | 115 | 150 | 95 | 154,9 | |
| 19.BMTVXT4LB15 | EWS Varia VXT4 | BMT45x80 | 35 | 70 | 102 | 75 | |
| 19.BMTVXT4LB2000 | EWS Varia VXT4 | BMT60B Okuma | 90 | 125 | 95 | 140 | Текущая |
| 19.BMTVXT4LB4000 | EWS Varia VXT4 | BMT60A Okuma | 90 | 125 | 100 | 140 | |
| 19.BMTVXT4NLX90 | EWS Varia VXT4 | BMT60 DMG Mori | 90 | 125 | 108 | 140 | |
| 19.BMTVXT4NT42Z0 | EWS Varia VXT4 | BMT60 DMG Mori | 120 | 155 | 108 | 170 | |
| 19.BMTVXT4P2100-STAT | EWS Varia VXT4 | BMT55x80 DN Solutions | 60 | 96 | 102 | 101 | |
| 19.BMTVXT4QSM200X85 | EWS Varia VXT4 | BMT68 Mazak | 85 | 120 | 84 | 144 |
