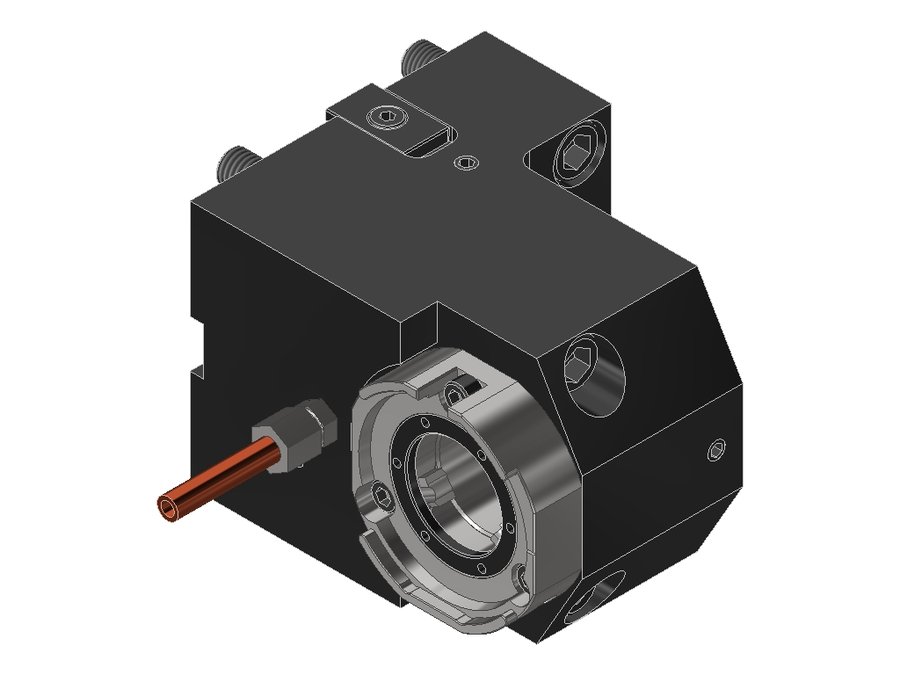

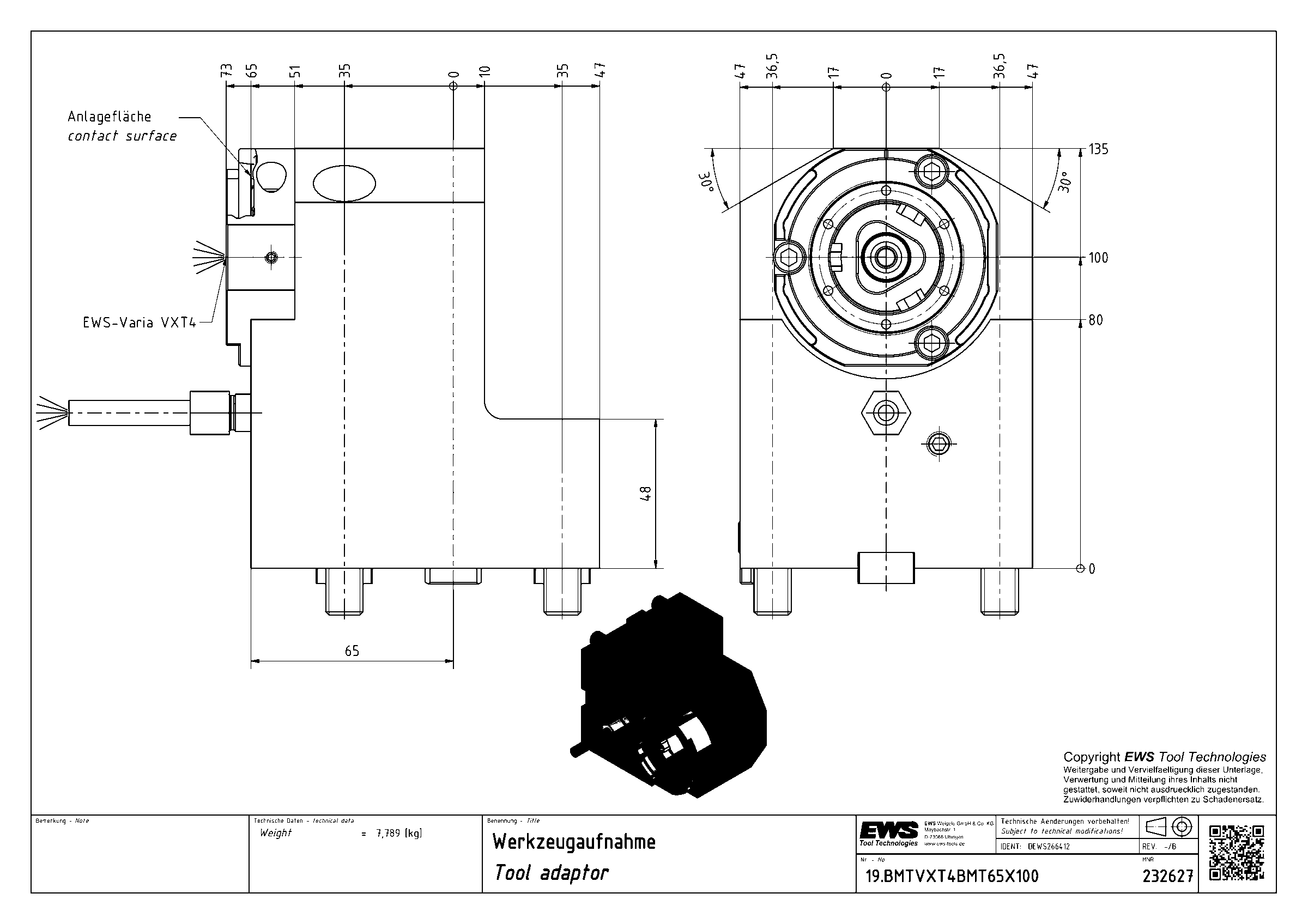

Адаптер для инструмента EWS 19.BMTVXT4BMT65X100, BMT, система EWS Varia VXT4
EWS · Адаптеры для инструмента EWS, присоединение к станку BMT · арт. 19.BMTVXT4BMT65X100

Адаптер для инструмента EWS 19.BMTVXT4BMT65X100, BMT, система EWS Varia VXT4

Система фиксации в гнездешпоночный паз BMT
Угол выхода90°
Код интерфейса станкаFLB073A6515
Код интерфейса инструментаEWC00400395
Исполнениелевое
Присоединение к станкуBMT65
Присоединение инструментаEWS Varia VXT4
Функциональная длина100 мм
Вылет LPR135 мм
Масса7,789 кг
Высота94 мм
Общая длина140 мм
Ширина83 мм
Заказной номер EWS232627
Радиальная ширина10 мм
Система EWS VariaEWS Varia VXT4
Функциональная ширина65 мм

Где найти у производителя

Сайт EWS · ews-tools.de/en-DE

  • Откройте ews-tools.de и введите артикул 19.BMTVXT4BMT65X100 в строку поиска. У EWS артикул стоит в заголовке карточки; прежнее обозначение изделия указано в её описании.

Описание

Державка для борштанг

EWS.Varia VXT — быстросменная система для статического внутреннего точения

VXT — токарная версия EWS.Varia, разработанная на основе системы VX для статического внутреннего точения. Компактная конструкция для малых длин зажима, высокая жёсткость за счёт запатентованного Double-Cone Flex.

  • Смена инструмента менее чем за 20 секунд, управление одной рукой
  • Запатентованный Double-Cone Flex: второй, упругий конус увеличивает опорную базу, повышает жёсткость и демпфирование
  • Передача крутящего момента через две наружные лыски: воспринимает силы резания и сохраняет высоту центров
  • Повторяемость при смене ± 0,002 мм
  • Передаваемый крутящий момент: VXT3 160 Н·м, VXT4 200 Н·м
  • Внутренний подвод СОЖ до 100 бар
  • Защита от неправильной установки
  • Подходит для стандартной и перевёрнутой установки инструмента
  • Адаптеры VX остаются совместимыми

Материалы

3D-модель (STEP)STEP, на сервере производителя EWS; файл крупныйОткрыть →

Другие типоразмеры серии

Адаптеры для инструмента EWS, присоединение к станку BMT — 150 позиций серии, EWS.

Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Инструмент статический.

АртикулПрисоединение инструментаПрисоединение к станкуФункциональная длина, ммВылет LPR, ммВысота, ммОбщая длина, ммВ список
19.BMTVXT3BNDZ0EWS Varia VXT3BMT45A7510574111
19.BMTVXT3LT2000V16EWS Varia VXT3BMT55 Okuma8511586148,5
19.BMTVXT3NZZ0X95EWS Varia VXT3BMT40 DMG Mori9512578137,1
19.BMTVXT3TW10EWS Varia VXT3BMT55C659580105
19.BMTVXT4BMT65L60EWS Varia VXT4BMT6560689472,9
19.BMTVXT4BMT65X72EWS Varia VXT4BMT657210794112
19.BMTVXT4BMT65X100EWS Varia VXT4BMT6510013594140Текущая
19.BMTVXT4BMT65X115EWS Varia VXT4BMT6511515095154,9
19.BMTVXT4LB15EWS Varia VXT4BMT45x80357010275
19.BMTVXT4LB2000EWS Varia VXT4BMT60B Okuma9012595140
19.BMTVXT4LB4000EWS Varia VXT4BMT60A Okuma90125100140
19.BMTVXT4NLX90EWS Varia VXT4BMT60 DMG Mori90125108140

Совместимость

Связанные позиции по данным производителя — 70 позиций. Подбор по совместимости не заменяет проверку по чертежу.

Отфильтровать подходящие в подборе →

Подходящие позиции

Производитель перечисляет их как подходящие к 19.BMTVXT4BMT65X100.

Инструмент статический62

  • 19.VXT406.35L18Державка для расточных борштанг EWS 19.VXT406.35L18, система EWS Varia VXT4, отверстие Ø6,35 мм (1/4")
  • 19.VXT406L18Державка для расточных борштанг EWS 19.VXT406L18, система EWS Varia VXT4, отверстие Ø6 мм
  • 19.VXT408L18Державка для расточных борштанг EWS 19.VXT408L18, система EWS Varia VXT4, отверстие Ø8 мм
  • 19.VXT409.53L20Державка для расточных борштанг EWS 19.VXT409.53L20, система EWS Varia VXT4, отверстие Ø9,53 мм (3/8")
  • 19.VXT410L20Державка для расточных борштанг EWS 19.VXT410L20, система EWS Varia VXT4, отверстие Ø10 мм
  • 19.VXT412.7L20Державка для расточных борштанг EWS 19.VXT412.7L20, система EWS Varia VXT4, отверстие Ø12,7 мм (1/2")
  • 19.VXT412L20Державка для расточных борштанг EWS 19.VXT412L20, система EWS Varia VXT4, отверстие Ø12 мм
  • 19.VXT415.88L20Державка для расточных борштанг EWS 19.VXT415.88L20, система EWS Varia VXT4, отверстие Ø15,88 мм
  • 19.VXT416L20Державка для расточных борштанг EWS 19.VXT416L20, система EWS Varia VXT4, отверстие Ø16 мм
  • 19.VXT419.05L23Державка для расточных борштанг EWS 19.VXT419.05L23, система EWS Varia VXT4, отверстие Ø19,05 мм (3/4")
  • 19.VXT420L23Державка для расточных борштанг EWS 19.VXT420L23, система EWS Varia VXT4, отверстие Ø20 мм
  • 27.VX406.35L54SHRАдаптер под цилиндрический хвостовик инструмента EWS 27.VX406.35L54SHR, система EWS Varia VX4, отверстие Ø6,35 мм (1/4")
  • 27.VX406L54SHRАдаптер под цилиндрический хвостовик инструмента EWS 27.VX406L54SHR, система EWS Varia VX4, отверстие Ø6 мм
  • 27.VX406WNL06Адаптер под цилиндрический хвостовик инструмента EWS 27.VX406WNL06, система EWS Varia VX4, Whistle Notch/Weldon Ø 6
  • 27.VX406WNL16Адаптер под цилиндрический хвостовик инструмента EWS 27.VX406WNL16, система EWS Varia VX4, Whistle Notch/Weldon Ø 6
  • 27.VX406WNL60Адаптер под цилиндрический хвостовик инструмента EWS 27.VX406WNL60, система EWS Varia VX4, Whistle Notch/Weldon Ø 6
  • 27.VX408L54SHRАдаптер под цилиндрический хвостовик инструмента EWS 27.VX408L54SHR, система EWS Varia VX4, отверстие Ø8 мм
  • 27.VX408WNL06Адаптер под цилиндрический хвостовик инструмента EWS 27.VX408WNL06, система EWS Varia VX4, Whistle Notch/Weldon Ø 8
  • 27.VX408WNL19Адаптер под цилиндрический хвостовик инструмента EWS 27.VX408WNL19, система EWS Varia VX4, Whistle Notch/Weldon Ø 8
  • 27.VX410L54SHRАдаптер под цилиндрический хвостовик инструмента EWS 27.VX410L54SHR, система EWS Varia VX4, отверстие Ø10 мм
  • 27.VX410WNL06Адаптер под цилиндрический хвостовик инструмента EWS 27.VX410WNL06, система EWS Varia VX4, Whistle Notch/Weldon Ø 10
  • 27.VX410WNL26Адаптер под цилиндрический хвостовик инструмента EWS 27.VX410WNL26, система EWS Varia VX4, Whistle Notch/Weldon Ø 10
  • 27.VX412.7WNL28Адаптер под цилиндрический хвостовик инструмента EWS 27.VX412.7WNL28, система EWS Varia VX4, Whistle Notch/Weldon Ø 12,7
  • 27.VX412HYDL26Адаптер под цилиндрический хвостовик инструмента EWS 27.VX412HYDL26, система EWS Varia VX4, гидропатрон Ø12
  • 27.VX412L54SHRАдаптер под цилиндрический хвостовик инструмента EWS 27.VX412L54SHR, система EWS Varia VX4, отверстие Ø12 мм
  • 27.VX412WNL06Адаптер под цилиндрический хвостовик инструмента EWS 27.VX412WNL06, система EWS Varia VX4, Whistle Notch/Weldon Ø 12
  • 27.VX412WNL28Адаптер под цилиндрический хвостовик инструмента EWS 27.VX412WNL28, система EWS Varia VX4, Whistle Notch/Weldon Ø 12
  • 27.VX414L54SHRАдаптер под цилиндрический хвостовик инструмента EWS 27.VX414L54SHR, система EWS Varia VX4, отверстие Ø14 мм
  • 27.VX414WNL06Адаптер под цилиндрический хвостовик инструмента EWS 27.VX414WNL06, система EWS Varia VX4, Whistle Notch/Weldon Ø 14
  • 27.VX415.88WNL28Адаптер под цилиндрический хвостовик инструмента EWS 27.VX415.88WNL28, система EWS Varia VX4, Whistle Notch/Weldon Ø 15,88
  • 27.VX416HYDL26Адаптер под цилиндрический хвостовик инструмента EWS 27.VX416HYDL26, система EWS Varia VX4, гидропатрон Ø16
  • 27.VX416L54SHRАдаптер под цилиндрический хвостовик инструмента EWS 27.VX416L54SHR, система EWS Varia VX4, отверстие Ø16 мм
  • 27.VX416WNL06Адаптер под цилиндрический хвостовик инструмента EWS 27.VX416WNL06, система EWS Varia VX4, Whistle Notch/Weldon Ø 16
  • 27.VX416WNL28Адаптер под цилиндрический хвостовик инструмента EWS 27.VX416WNL28, система EWS Varia VX4, Whistle Notch/Weldon Ø 16
  • 27.VX418L54SHRАдаптер под цилиндрический хвостовик инструмента EWS 27.VX418L54SHR, система EWS Varia VX4, отверстие Ø18 мм
  • 27.VX418WNL28Адаптер под цилиндрический хвостовик инструмента EWS 27.VX418WNL28, система EWS Varia VX4, Whistle Notch/Weldon Ø 18
  • 27.VX420HYDL26Адаптер под цилиндрический хвостовик инструмента EWS 27.VX420HYDL26, система EWS Varia VX4, гидропатрон Ø20
  • 27.VX420WNL06Адаптер под цилиндрический хвостовик инструмента EWS 27.VX420WNL06, система EWS Varia VX4, Whistle Notch/Weldon Ø 20
  • 27.VX420WNL28Адаптер под цилиндрический хвостовик инструмента EWS 27.VX420WNL28, система EWS Varia VX4, Whistle Notch/Weldon Ø 20
  • 27.VX425WNL33Адаптер под цилиндрический хвостовик инструмента EWS 27.VX425WNL33, система EWS Varia VX4, Whistle Notch/Weldon Ø 25

Показаны первые 40 из 62. Остальные — в разделе Инструмент статический.

Принадлежности и оснастка для настройки инструмента6

  • EWS.Varia Clean (EWS 228119)Набор для очистки EWS.Varia Clean VX4, с двумя защитными крышками
  • MW-BMT-SKT250Приспособление монтажное EWS MW-BMT-SKT250
  • MW-VXT4Приспособление монтажное EWS MW-VXT4
  • UMB100Приспособление монтажное EWS UMB100
  • VXT4-PROMO-SETНабор стартовый Varia EWS VXT4-PROMO-SET
  • VXT4STARTKIT-PROMOНабор стартовый Varia EWS VXT4STARTKIT-PROMO

Запчасти к инструменту1

  • 29.VX4SЗаглушка EWS 29.VX4S, система EWS Varia VX4, стальная

Ключи и отвёртки1

  • DSV SW5/05.7NMКлюч динамометрический EWS DSV SW5/05.7NM, Т-образная рукоятка SW5, 5,7 Н·м
