EWS · Адаптеры для инструмента EWS для BMT · арт. 19.BMTVXT4QSM200X85

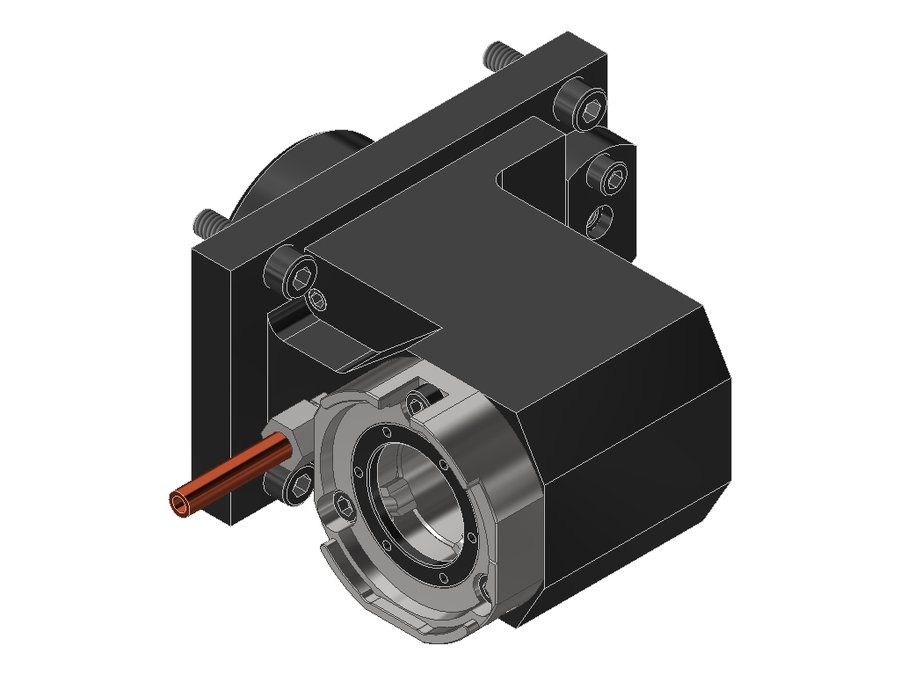

Адаптер для инструмента EWS 19.BMTVXT4QSM200X85, BMT, EWS Varia VXT4 - адаптер
| Система фиксации в гнезде | шпоночный паз BMT (регулируемый) |
|---|---|
| Угол выхода | 90° |
| Код интерфейса станка | FLB068B6815 |
| Код интерфейса инструмента | EWC00400395 |
| Исполнение | левое |
| Присоединение к станку | BMT68 Mazak |
| Присоединение инструмента | EWS Varia VXT4 |
| Функциональная длина | 85 мм |
| Вылет LPR | 120 мм |
| Масса | 6,368 кг |
| Высота | 84 мм |
| Общая длина | 144 мм |
| Ширина | 93 мм |
| Заказной номер EWS | 232638 |
| Радиальная ширина | 21 мм |
| Система EWS Varia | EWS Varia VXT4 |
| Функциональная ширина | 64 мм |
Другие типоразмеры серии
Адаптеры для инструмента EWS для BMT — 150 позиций серии, EWS.
Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Инструмент статический.
| Артикул | Присоединение инструмента | Присоединение к станку | Функциональная длина, мм | Вылет LPR, мм | Высота, мм | Общая длина, мм | В список |
|---|---|---|---|---|---|---|---|
| 19.BMTVXT4BMT65X72 | EWS Varia VXT4 | BMT65 | 72 | 107 | 94 | 112 | |
| 19.BMTVXT4BMT65X100 | EWS Varia VXT4 | BMT65 | 100 | 135 | 94 | 140 | |
| 19.BMTVXT4BMT65X115 | EWS Varia VXT4 | BMT65 | 115 | 150 | 95 | 154,9 | |
| 19.BMTVXT4LB15 | EWS Varia VXT4 | BMT45x80 | 35 | 70 | 102 | 75 | |
| 19.BMTVXT4LB2000 | EWS Varia VXT4 | BMT60B Okuma | 90 | 125 | 95 | 140 | |
| 19.BMTVXT4LB4000 | EWS Varia VXT4 | BMT60A Okuma | 90 | 125 | 100 | 140 | |
| 19.BMTVXT4NLX90 | EWS Varia VXT4 | BMT60 DMG Mori | 90 | 125 | 108 | 140 | |
| 19.BMTVXT4NT42Z0 | EWS Varia VXT4 | BMT60 DMG Mori | 120 | 155 | 108 | 170 | |
| 19.BMTVXT4P2100-STAT | EWS Varia VXT4 | BMT55x80 DN Solutions | 60 | 96 | 102 | 101 | |
| 19.BMTVXT4QSM200X85 | EWS Varia VXT4 | BMT68 Mazak | 85 | 120 | 84 | 144 | Текущая |
| 19.WT25025 | Ø 25.0 (boring bar) | BMT55C | 75 | 98 | 80 | 103,4 | |
| 19.WT25032 | Ø 32.0 (boring bar) | BMT55C | 75 | 99 | 80 | 104,4 |
Совместимость
Связанные позиции по данным производителя — 5 позиций. Подбор по совместимости не заменяет проверку по чертежу.
Подходящие позиции
Производитель перечисляет их как подходящие к 19.BMTVXT4QSM200X85.
Принадлежности и оснастка для настройки инструмента4
- EWS.Varia Clean (EWS 228119)Набор для очистки EWS Varia EWS EWS.Varia Clean, Заказной номер EWS 228119
- MW-VXT4Приспособление монтажное EWS MW-VXT4, MW-VXT4
- VXT4-PROMO-SETСтартовый набор EWS Varia EWS VXT4-PROMO-SET
- VXT4STARTKIT-PROMOСтартовый набор EWS Varia EWS VXT4STARTKIT-PROMO
Ключи и отвёртки1
- DSV SW5/05.7NMКлюч динамометрический EWS DSV SW5/05.7NM, Т-образная рукоятка SW5, 5.7 Н·м
