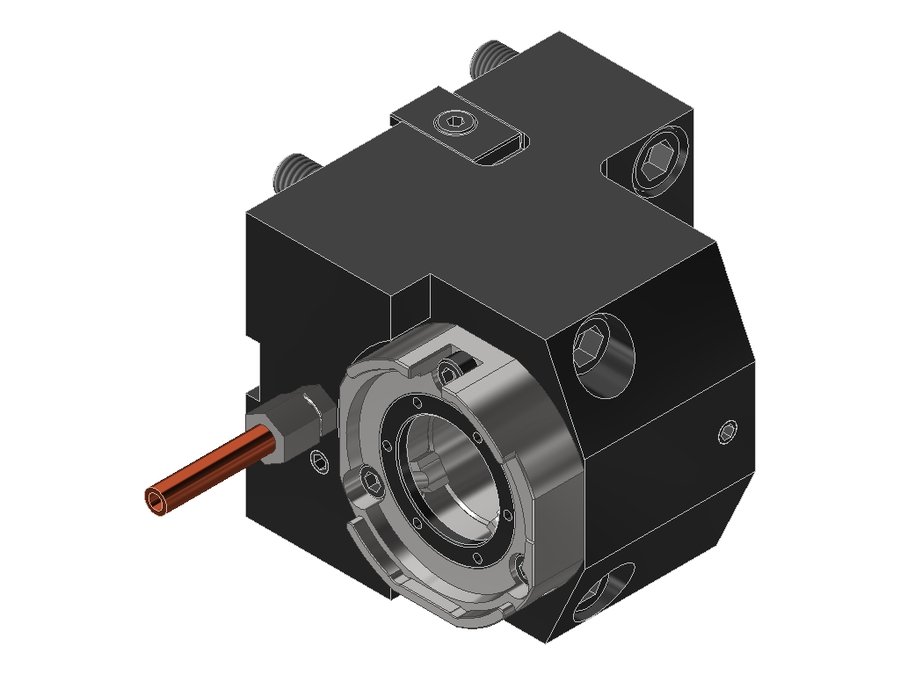

Адаптер для инструмента EWS 19.BMTVXT4BMT65X72, BMT, EWS Varia VXT4 - адаптер
EWS · Адаптеры для инструмента EWS для BMT · арт. 19.BMTVXT4BMT65X72

Адаптер для инструмента EWS 19.BMTVXT4BMT65X72, BMT, EWS Varia VXT4 - адаптер

Система фиксации в гнездешпоночный паз BMT
Угол выхода90°
Код интерфейса станкаFLB073A6515
Код интерфейса инструментаEWC00400395
Исполнениелевое
Присоединение к станкуBMT65
Присоединение инструментаEWS Varia VXT4
Функциональная длина72 мм
Вылет LPR107 мм
Масса0 кг
Высота94 мм
Общая длина112 мм
Ширина83 мм
Заказной номер EWS232625
Радиальная ширина10 мм
Система EWS VariaEWS Varia VXT4
Функциональная ширина65 мм

Другие типоразмеры серии

Адаптеры для инструмента EWS для BMT — 150 позиций серии, EWS.

Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Инструмент статический.

АртикулПрисоединение инструментаПрисоединение к станкуФункциональная длина, ммВылет LPR, ммВысота, ммОбщая длина, ммВ список
19.BMTVXT3BNDEWS Varia VXT3BMT45A7510574111
19.BMTVXT3BNDZ0EWS Varia VXT3BMT45A7510574111
19.BMTVXT3LT2000V16EWS Varia VXT3BMT55 Okuma8511586148,5
19.BMTVXT3NZZ0X95EWS Varia VXT3BMT40 DMG Mori9512578137,1
19.BMTVXT3TW10EWS Varia VXT3BMT55C659580105
19.BMTVXT4BMT65L60EWS Varia VXT4BMT6560689472,9
19.BMTVXT4BMT65X72EWS Varia VXT4BMT657210794112Текущая
19.BMTVXT4BMT65X100EWS Varia VXT4BMT6510013594140
19.BMTVXT4BMT65X115EWS Varia VXT4BMT6511515095154,9
19.BMTVXT4LB15EWS Varia VXT4BMT45x80357010275
19.BMTVXT4LB2000EWS Varia VXT4BMT60B Okuma9012595140
19.BMTVXT4LB4000EWS Varia VXT4BMT60A Okuma90125100140
Показать ещё · всего в серии 150

Совместимость

Связанные позиции по данным производителя — 7 позиций. Подбор по совместимости не заменяет проверку по чертежу.

Подходящие позиции

Производитель перечисляет их как подходящие к 19.BMTVXT4BMT65X72.

Принадлежности и оснастка для настройки инструмента6

  • EWS.Varia Clean (EWS 228119)Набор для очистки EWS Varia EWS EWS.Varia Clean, Заказной номер EWS 228119
  • MW-BMT-SKT250Приспособление монтажное EWS MW-BMT-SKT250, MW-BMT-SKT250
  • MW-VXT4Приспособление монтажное EWS MW-VXT4, MW-VXT4
  • UMB100Приспособление монтажное EWS UMB100, UMB100
  • VXT4-PROMO-SETСтартовый набор EWS Varia EWS VXT4-PROMO-SET
  • VXT4STARTKIT-PROMOСтартовый набор EWS Varia EWS VXT4STARTKIT-PROMO

Ключи и отвёртки1

  • DSV SW5/05.7NMКлюч динамометрический EWS DSV SW5/05.7NM, Т-образная рукоятка SW5, 5.7 Н·м
