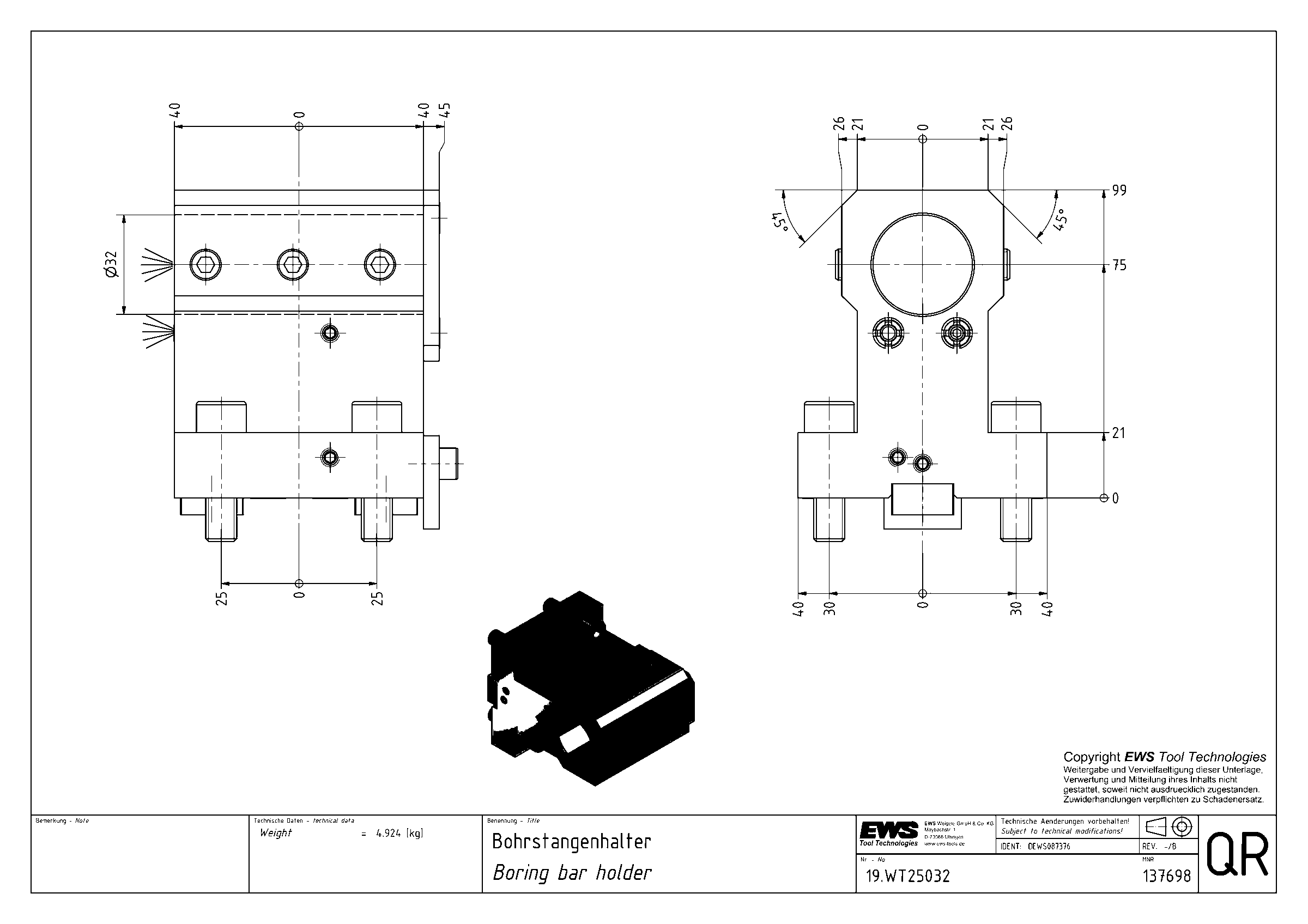

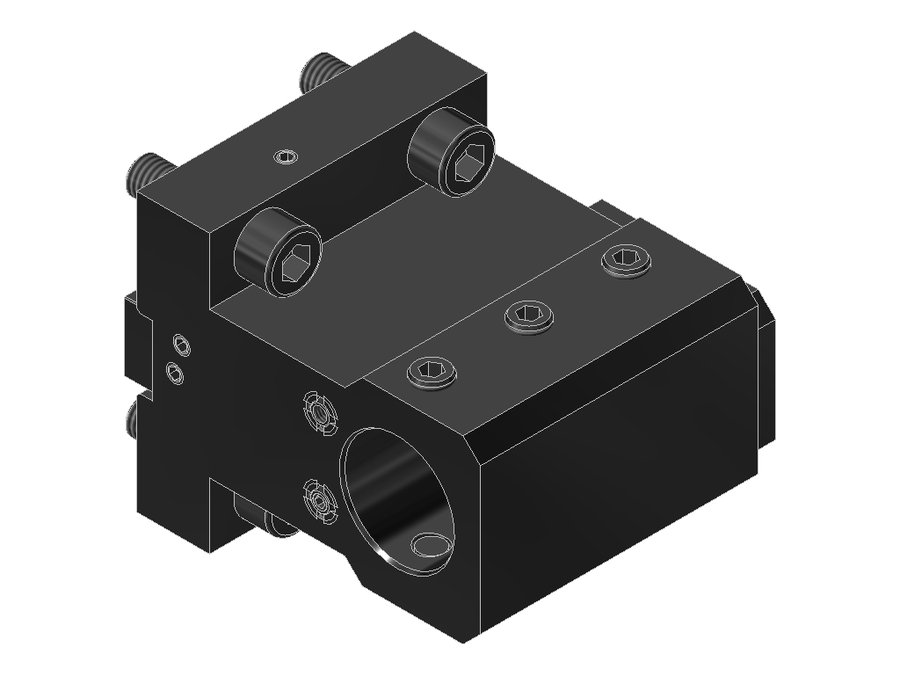

Адаптер для инструмента EWS 19.WT25032, BMT Nakamura WT 250, отверстие Ø32 мм
| Система фиксации в гнезде | шпоночный паз BMT |
|---|---|
| Угол выхода | 90° |
| Код интерфейса станка | FLB060C5515 |
| Код интерфейса инструмента | ZYL03202215 |
| Исполнение | левое |
| Присоединение к станку | BMT55C |
| Присоединение инструмента | борштанга Ø32 |
| Функциональная длина | 75 мм |
| Вылет LPR | 99 мм |
| Масса | 4,924 кг |
| Высота | 80 мм |
| Общая длина | 104,4 мм |
| Ширина | 80 мм |
| Заказной номер EWS | 137698 |
| Радиальная ширина | 40 мм |
| Функциональная ширина | 40 мм |
Где найти у производителя
Сайт EWS · ews-tools.de/en-DE
- Откройте ews-tools.de и введите артикул 19.WT25032 в строку поиска. У EWS артикул стоит в заголовке карточки; прежнее обозначение изделия указано в её описании.
Описание
Державка для борштанг
Другие типоразмеры серии
Адаптеры для инструмента EWS, присоединение к станку BMT — 150 позиций серии, EWS.
Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Инструмент статический.
| Артикул | Присоединение инструмента | Присоединение к станку | Функциональная длина, мм | Вылет LPR, мм | Высота, мм | Общая длина, мм | В список |
|---|---|---|---|---|---|---|---|
| 19.BMTVXT4BMT65X72 | EWS Varia VXT4 | BMT65 | 72 | 107 | 94 | 112 | |
| 19.BMTVXT4BMT65X100 | EWS Varia VXT4 | BMT65 | 100 | 135 | 94 | 140 | |
| 19.BMTVXT4BMT65X115 | EWS Varia VXT4 | BMT65 | 115 | 150 | 95 | 154,9 | |
| 19.BMTVXT4LB15 | EWS Varia VXT4 | BMT45x80 | 35 | 70 | 102 | 75 | |
| 19.BMTVXT4LB2000 | EWS Varia VXT4 | BMT60B Okuma | 90 | 125 | 95 | 140 | |
| 19.BMTVXT4LB4000 | EWS Varia VXT4 | BMT60A Okuma | 90 | 125 | 100 | 140 | |
| 19.BMTVXT4NLX90 | EWS Varia VXT4 | BMT60 DMG Mori | 90 | 125 | 108 | 140 | |
| 19.BMTVXT4NT42Z0 | EWS Varia VXT4 | BMT60 DMG Mori | 120 | 155 | 108 | 170 | |
| 19.BMTVXT4P2100-STAT | EWS Varia VXT4 | BMT55x80 DN Solutions | 60 | 96 | 102 | 101 | |
| 19.BMTVXT4QSM200X85 | EWS Varia VXT4 | BMT68 Mazak | 85 | 120 | 84 | 144 | |
| 19.WT25025 | борштанга Ø25 | BMT55C | 75 | 98 | 80 | 103,4 | |
| 19.WT25032 | борштанга Ø32 | BMT55C | 75 | 99 | 80 | 104,4 | Текущая |
Совместимость
Связанные позиции по данным производителя — 31 позиция. Подбор по совместимости не заменяет проверку по чертежу.
Подходящие позиции
Производитель перечисляет их как подходящие к 19.WT25032.
Переходники28
- 28.32.13HYDВтулка переходная EWS 28.32.13HYD, наружный Ø32 мм, отверстие Ø13 мм
- 28.32.15HYDВтулка переходная EWS 28.32.15HYD, хвостовик Ø32, отверстие Ø15 мм
- 28.3206G200Втулка переходная EWS 28.3206G200, хвостовик Ø32, отверстие Ø6 мм
- 28.3206G200IKВтулка переходная EWS 28.3206G200IK, хвостовик Ø32, отверстие Ø6 мм
- 28.3206HYDВтулка переходная EWS 28.3206HYD, хвостовик Ø32, гидропатрон Ø мм
- 28.3208G200Втулка переходная EWS 28.3208G200, хвостовик Ø32, отверстие Ø8 мм
- 28.3208G200IKВтулка переходная EWS 28.3208G200IK, хвостовик Ø32, отверстие Ø8 мм
- 28.3208HYDВтулка переходная EWS 28.3208HYD, хвостовик Ø32, гидропатрон Ø мм
- 28.3210G200Втулка переходная EWS 28.3210G200, хвостовик Ø32, отверстие Ø10 мм
- 28.3210G200IKВтулка переходная EWS 28.3210G200IK, хвостовик Ø32, отверстие Ø10 мм
- 28.3210HYDВтулка переходная EWS 28.3210HYD, хвостовик Ø32, гидропатрон Ø10 мм
- 28.3212G200Втулка переходная EWS 28.3212G200, хвостовик Ø32, отверстие Ø12 мм
- 28.3212G200IKВтулка переходная EWS 28.3212G200IK, хвостовик Ø32, отверстие Ø12 мм
- 28.3212HYDВтулка переходная EWS 28.3212HYD, хвостовик Ø32, гидропатрон Ø12 мм
- 28.3214HYDВтулка переходная EWS 28.3214HYD, хвостовик Ø32, гидропатрон Ø14 мм
- 28.3216G200Втулка переходная EWS 28.3216G200, хвостовик Ø32, отверстие Ø16 мм
- 28.3216G200-GEWВтулка переходная EWS 28.3216G200-GEW, хвостовик Ø32, отверстие Ø16 мм
- 28.3216G200IKВтулка переходная EWS 28.3216G200IK, хвостовик Ø32, отверстие Ø16 мм
- 28.3216HYDВтулка переходная EWS 28.3216HYD, хвостовик Ø32, гидропатрон Ø16 мм
- 28.3218G200Втулка переходная EWS 28.3218G200, хвостовик Ø32, отверстие Ø18 мм
- 28.3218G200IKВтулка переходная EWS 28.3218G200IK, хвостовик Ø32, отверстие Ø18 мм
- 28.3220G200Втулка переходная EWS 28.3220G200, хвостовик Ø32, отверстие Ø20 мм
- 28.3220G200IKВтулка переходная EWS 28.3220G200IK, хвостовик Ø32, отверстие Ø20 мм
- 28.3220G200M6Втулка переходная EWS 28.3220G200M6, хвостовик Ø32, отверстие Ø20 мм
- 28.3220HYDВтулка переходная EWS 28.3220HYD, хвостовик Ø32, гидропатрон Ø20 мм
- 28.3225G200Втулка переходная EWS 28.3225G200, хвостовик Ø32, отверстие Ø25 мм
- 28.3225G200M6Втулка переходная EWS 28.3225G200M6, хвостовик Ø32, отверстие Ø25 мм
- 28.3225HYDВтулка переходная EWS 28.3225HYD, хвостовик Ø32, гидропатрон Ø25 мм
Инструмент статический2
- 19.32VXT3-ZYLАдаптер для инструмента EWS 19.32VXT3-ZYL, хвостовик Ø32, система EWS Varia VXT3
- PH31.3225-ZYLДержавка плавающая EWS PH31.3225-ZYL, хвостовик Ø32, под цанги, код 250 430E
Ключи и отвёртки1
- AZS-M10x1 xxКлюч для монтажного резьбового кольца EWS AZS-M10x1 xx
Документы по позиции
Для этой позиции документы пока не привязаны.
