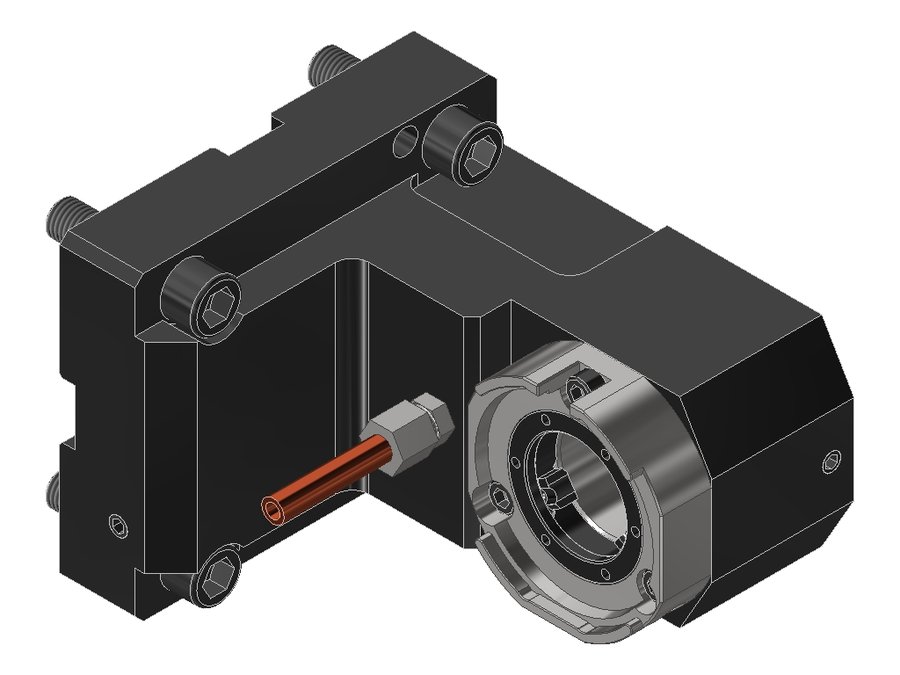

Адаптер для инструмента EWS 19.BMTVXT4NT42Z0, BMT, EWS Varia VXT4 - адаптер
EWS · Адаптеры для инструмента EWS для BMT · арт. 19.BMTVXT4NT42Z0

Адаптер для инструмента EWS 19.BMTVXT4NT42Z0, BMT, EWS Varia VXT4 - адаптер

Система фиксации в гнездешпоночный паз BMT
Угол выхода90°
Код интерфейса станкаFLB084B6015
Код интерфейса инструментаEWC00400395
Исполнениелевое
Присоединение к станкуBMT60 DMG Mori
Присоединение инструментаEWS Varia VXT4
Функциональная длина120 мм
Вылет LPR155 мм
Масса7,577 кг
Высота108 мм
Общая длина170 мм
Ширина130 мм
Заказной номер EWS238173
Радиальная ширина65 мм
Система EWS VariaEWS Varia VXT4
Функциональная ширина0 мм

Другие типоразмеры серии

Адаптеры для инструмента EWS для BMT — 150 позиций серии, EWS.

Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Инструмент статический.

АртикулПрисоединение инструментаПрисоединение к станкуФункциональная длина, ммВылет LPR, ммВысота, ммОбщая длина, ммВ список
19.BMTVXT4BMT65X72EWS Varia VXT4BMT657210794112
19.BMTVXT4BMT65X100EWS Varia VXT4BMT6510013594140
19.BMTVXT4BMT65X115EWS Varia VXT4BMT6511515095154,9
19.BMTVXT4LB15EWS Varia VXT4BMT45x80357010275
19.BMTVXT4LB2000EWS Varia VXT4BMT60B Okuma9012595140
19.BMTVXT4LB4000EWS Varia VXT4BMT60A Okuma90125100140
19.BMTVXT4NLX90EWS Varia VXT4BMT60 DMG Mori90125108140
19.BMTVXT4NT42Z0EWS Varia VXT4BMT60 DMG Mori120155108170Текущая
19.BMTVXT4P2100-STATEWS Varia VXT4BMT55x80 DN Solutions6096102101
19.BMTVXT4QSM200X85EWS Varia VXT4BMT68 Mazak8512084144
19.WT25025Ø 25.0 (boring bar)BMT55C759880103,4
19.WT25032Ø 32.0 (boring bar)BMT55C759980104,4
Показать ещё · всего в серии 150

Совместимость

Связанные позиции по данным производителя — 7 позиций. Подбор по совместимости не заменяет проверку по чертежу.

Подходящие позиции

Производитель перечисляет их как подходящие к 19.BMTVXT4NT42Z0.

Принадлежности и оснастка для настройки инструмента6

  • EWS.Varia Clean (EWS 228119)Набор для очистки EWS Varia EWS EWS.Varia Clean, Заказной номер EWS 228119
  • MW-BMT-NLПриспособление монтажное EWS MW-BMT-NL, MW-BMT-NL
  • MW-VXT4Приспособление монтажное EWS MW-VXT4, MW-VXT4
  • UMB100Приспособление монтажное EWS UMB100, UMB100
  • VXT4-PROMO-SETСтартовый набор EWS Varia EWS VXT4-PROMO-SET
  • VXT4STARTKIT-PROMOСтартовый набор EWS Varia EWS VXT4STARTKIT-PROMO

Ключи и отвёртки1

  • DSV SW5/05.7NMКлюч динамометрический EWS DSV SW5/05.7NM, Т-образная рукоятка SW5, 5.7 Н·м

Документы по позиции

Для этой позиции документы пока не привязаны.
