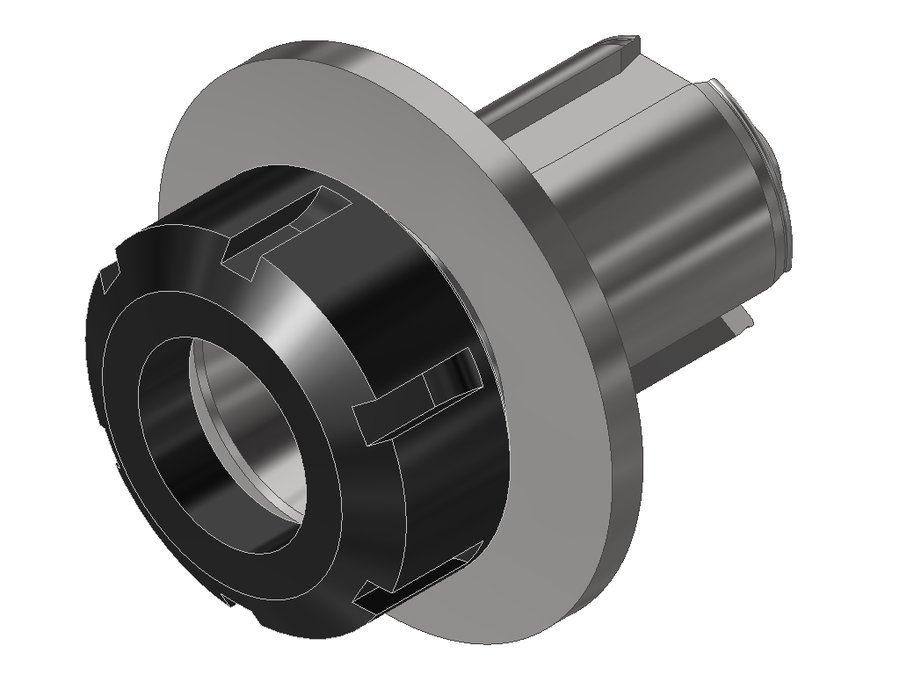

Державка цанговая EWS 31.V540L38, система EWS Varia V5, под цанги ER40 (Ø4–26 мм), код 400 472E
EWS · Державки цанговые EWS, система EWS Varia · арт. 31.V540L38

Державка цанговая EWS 31.V540L38, система EWS Varia V5, под цанги ER40 (Ø4–26 мм), код 400 472E

Угол выхода0°
Код интерфейса станкаEWC00500195
Код интерфейса инструментаSZD04000295
Размер цангиER40
Диаметр буртика89 мм
Диаметр хвостовика45 мм
Исполнениенейтральное
Присоединение к станкуEWS Varia V5
Присоединение инструментацанга ER40
Функциональная длина38 мм
Вылет LPR38 мм
Масса1,099 кг
Общая длина95 мм
Заказной номер EWSS01325
Система EWS VariaEWS Varia V5

Где найти у производителя

Сайт EWS · ews-tools.de/en-DE

  • Откройте ews-tools.de и введите артикул 31.V540L38 в строку поиска. У EWS артикул стоит в заголовке карточки; прежнее обозначение изделия указано в её описании.

Описание

Адаптер EWS.Varia с патроном цанговым ER40 DIN 6499

  • Диапазон зажима Ø4–26 мм
  • Для цанги 400 472E
  • Смена инструмента за 20 секунд
  • При зажиме адаптеров в шпинделе Varia соблюдать момент затяжки

Материалы

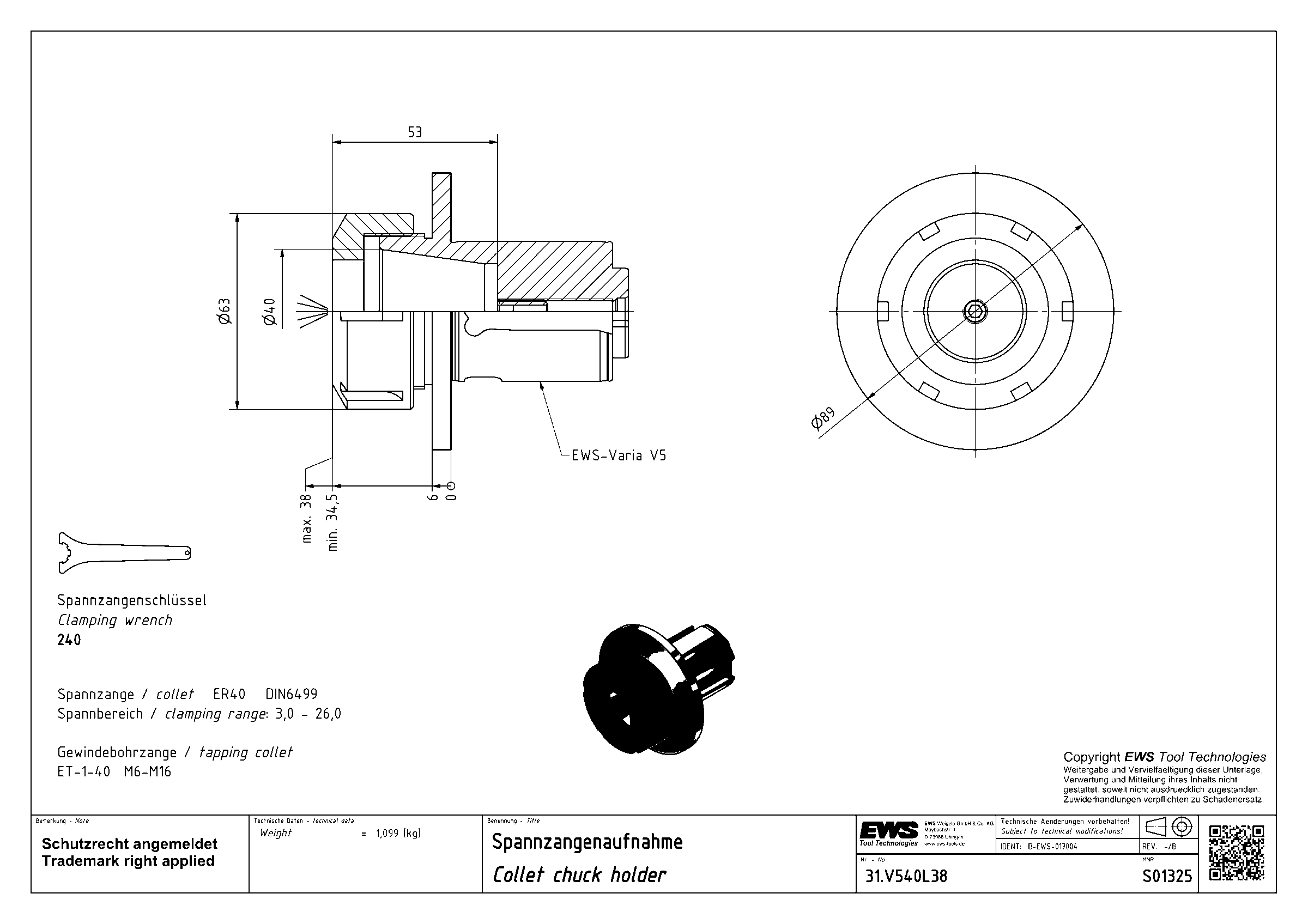

3D-модель (STEP)STEP, на сервере производителя EWS; файл крупныйОткрыть →

Другие типоразмеры серии

Державки цанговые EWS, система EWS Varia — 42 позиции серии, EWS.

Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Инструмент статический.

АртикулДиаметр хвостовика, ммПрисоединение к станкуПрисоединение инструментаФункциональная длина, ммВылет LPR, ммОбщая длина, ммВ список
31.V525IML0645EWS Varia V5цанга ER256663
31.V525L3145EWS Varia V5цанга ER25313188
31.V525L78.5-FC45EWS Varia V5цанга ER25———
31.V532IML1745EWS Varia V5цанга ER32171774
31.V532L3345EWS Varia V5цанга ER32333390
31.V540L3845EWS Varia V5цанга ER40383895Текущая
31.VX306L36MI28EWS Varia VX3зажимная втулка XXL 6363672,5
31.VX311L7028EWS Varia VX3цанга ER117070106,5
31.VX316IML1428EWS Varia VX3цанга ER16141450,5
31.VX316L2528EWS Varia VX3цанга ER16252561,5
31.VX316L50MM28EWS Varia VX3цанга ER16505086,5
31.VX320IML1728EWS Varia VX3цанга ER20171753,5

Совместимость

Связанные позиции по данным производителя — 216 позиций. Подбор по совместимости не заменяет проверку по чертежу.

Отфильтровать подходящие в подборе →

Подходящие позиции

Производитель перечисляет их как подходящие к 31.V540L38.

Принадлежности и оснастка для настройки инструмента3

  • MB-V5Устройство для предварительной настройки инструмента EWS MB-V5, система EWS Varia V5
  • MW-V5Приспособление монтажное EWS MW-V5
  • UMB100Приспособление монтажное EWS UMB100

Гайки цанговые1

Ключи и отвёртки1

Подходит к позициям

У этих позиций 31.V540L38 указан производителем как подходящий.

Инструмент приводной207

  • 40.50V5KR5480#01Головка приводная осевая сверлильно-фрезерная EWS 40.50V5KR5480#01, хвостовик Ø50, система EWS Varia V5
  • 40.50V5KR5480IKГоловка приводная осевая сверлильно-фрезерная EWS 40.50V5KR5480IK, хвостовик Ø50, система EWS Varia V5
  • 40.50V5KR5480IKC#01Головка приводная осевая сверлильно-фрезерная EWS 40.50V5KR5480IKC#01, хвостовик Ø50, система EWS Varia V5
  • 40.50V5KRSL603BMTГоловка приводная осевая сверлильно-фрезерная EWS 40.50V5KRSL603BMT, хвостовик Ø50, система EWS Varia V5
  • 40.50V5KRVDF315IKГоловка приводная осевая сверлильно-фрезерная EWS 40.50V5KRVDF315IK, хвостовик Ø50, система EWS Varia V5
  • 40.50V5KRVL5IKCГоловка приводная осевая сверлильно-фрезерная EWS 40.50V5KRVL5IKC, хвостовик Ø50, система EWS Varia V5
  • 40.50V5LB35Головка приводная осевая сверлильно-фрезерная EWS 40.50V5LB35, хвостовик Ø50, система EWS Varia V5
  • 40.50V5LB35IKГоловка приводная осевая сверлильно-фрезерная EWS 40.50V5LB35IK, хвостовик Ø50, система EWS Varia V5
  • 40.50V5TNA600Головка приводная осевая сверлильно-фрезерная EWS 40.50V5TNA600, хвостовик Ø50, система EWS Varia V5
  • 40.50V5TNA600IKГоловка приводная осевая сверлильно-фрезерная EWS 40.50V5TNA600IK, хвостовик Ø50, система EWS Varia V5
  • 40.50V5TOEMГоловка приводная осевая сверлильно-фрезерная EWS 40.50V5TOEM, хвостовик Ø50, система EWS Varia V5
  • 40.50V5TOEMIKГоловка приводная осевая сверлильно-фрезерная EWS 40.50V5TOEMIK, хвостовик Ø50, система EWS Varia V5
  • 40.50V5VL5EKГоловка приводная осевая сверлильно-фрезерная EWS 40.50V5VL5EK, хвостовик Ø50, система EWS Varia V5
  • 40.50V5VL5IKCГоловка приводная осевая сверлильно-фрезерная EWS 40.50V5VL5IKC, хвостовик Ø50, система EWS Varia V5
  • 40.50V51809Головка приводная осевая сверлильно-фрезерная EWS 40.50V51809, хвостовик Ø50, система EWS Varia V5
  • 40.50V51809HESSIKГоловка приводная осевая сверлильно-фрезерная EWS 40.50V51809HESSIK, хвостовик Ø50, система EWS Varia V5
  • 40.50V51809IKГоловка приводная осевая сверлильно-фрезерная EWS 40.50V51809IK, хвостовик Ø50, система EWS Varia V5
  • 40.50V55480#01Головка приводная осевая сверлильно-фрезерная EWS 40.50V55480#01, хвостовик Ø50, система EWS Varia V5
  • 40.50V55480IKCГоловка приводная осевая сверлильно-фрезерная EWS 40.50V55480IKC, хвостовик Ø50, система EWS Varia V5
  • 40.50V55482Головка приводная осевая сверлильно-фрезерная EWS 40.50V55482, хвостовик Ø50, система EWS Varia V5
  • 40.50V55482IKГоловка приводная осевая сверлильно-фрезерная EWS 40.50V55482IK, хвостовик Ø50, система EWS Varia V5
  • 40.60V5KR1809IKГоловка приводная осевая сверлильно-фрезерная EWS 40.60V5KR1809IK, хвостовик Ø60, система EWS Varia V5
  • 40.60V5KR5482Головка приводная осевая сверлильно-фрезерная EWS 40.60V5KR5482, хвостовик Ø60, система EWS Varia V5
  • 40.60V5KR5482IKГоловка приводная осевая сверлильно-фрезерная EWS 40.60V5KR5482IK, хвостовик Ø60, система EWS Varia V5
  • 40.60V5KRLB45Головка приводная осевая сверлильно-фрезерная EWS 40.60V5KRLB45, хвостовик Ø60, система EWS Varia V5
  • 40.60V5KRLB45IKГоловка приводная осевая сверлильно-фрезерная EWS 40.60V5KRLB45IK, хвостовик Ø60, система EWS Varia V5
  • 40.60V5KRNL#01Головка приводная осевая сверлильно-фрезерная EWS 40.60V5KRNL#01, хвостовик Ø60, система EWS Varia V5
  • 40.60V5KRNLIKDГоловка приводная осевая сверлильно-фрезерная EWS 40.60V5KRNLIKD, хвостовик Ø60, система EWS Varia V5
  • 40.60V5KRNLPГоловка приводная осевая сверлильно-фрезерная EWS 40.60V5KRNLP, хвостовик Ø60, система EWS Varia V5
  • 40.60V5KRNLPIKDГоловка приводная осевая сверлильно-фрезерная EWS 40.60V5KRNLPIKD, хвостовик Ø60, система EWS Varia V5
  • 40.60V5KRTOEMГоловка приводная осевая сверлильно-фрезерная EWS 40.60V5KRTOEM, хвостовик Ø60, система EWS Varia V5
  • 40.60V5LB4000BMTГоловка приводная осевая сверлильно-фрезерная EWS 40.60V5LB4000BMT, хвостовик Ø60, система EWS Varia V5
  • 40.60V5LB4000BMTIKDГоловка приводная осевая сверлильно-фрезерная EWS 40.60V5LB4000BMTIKD, хвостовик Ø60, система EWS Varia V5
  • 40.60V5NEX315Головка приводная осевая сверлильно-фрезерная EWS 40.60V5NEX315, хвостовик Ø60, система EWS Varia V5
  • 40.60V5NEX315IKDГоловка приводная осевая сверлильно-фрезерная EWS 40.60V5NEX315IKD, хвостовик Ø60, система EWS Varia V5
  • 40.60V5NLHSD10#01Головка приводная осевая сверлильно-фрезерная EWS 40.60V5NLHSD10#01, хвостовик Ø60, система EWS Varia V5
  • 40.60V5NLIKDHSD10#01Головка приводная осевая сверлильно-фрезерная EWS 40.60V5NLIKDHSD10#01, хвостовик Ø60, система EWS Varia V5
  • 40.60V5NLPГоловка приводная осевая сверлильно-фрезерная EWS 40.60V5NLP, хвостовик Ø60, система EWS Varia V5
  • 40.60V5NLPIKDГоловка приводная осевая сверлильно-фрезерная EWS 40.60V5NLPIKD, хвостовик Ø60, система EWS Varia V5
  • 40.60V55482IKГоловка приводная осевая сверлильно-фрезерная EWS 40.60V55482IK, хвостовик Ø60, система EWS Varia V5

Показаны первые 40 из 207. Остальные — в разделе Инструмент приводной.

Инструмент статический4

  • 17.50V5DCTXX120Державка комбинированная с внутренним и наружным подводом СОЖ EWS 17.50V5DCTXX120, хвостовик Ø50, система EWS Varia V5
  • 17.BMTV5DNLДержавка комбинированная с внутренним и наружным подводом СОЖ EWS 17.BMTV5DNL, BMT, система EWS Varia V5
  • 19.BMTV5NLАдаптер для инструмента EWS 19.BMTV5NL, BMT, система EWS Varia V5
  • 19.BMTV5QSM350Адаптер для инструмента EWS 19.BMTV5QSM350, BMT, система EWS Varia V5

Документы по позиции

Для этой позиции документы пока не привязаны.

Нужна консультация по позиции — материал детали, аналог или срок поставки?

Задать вопрос по позиции
