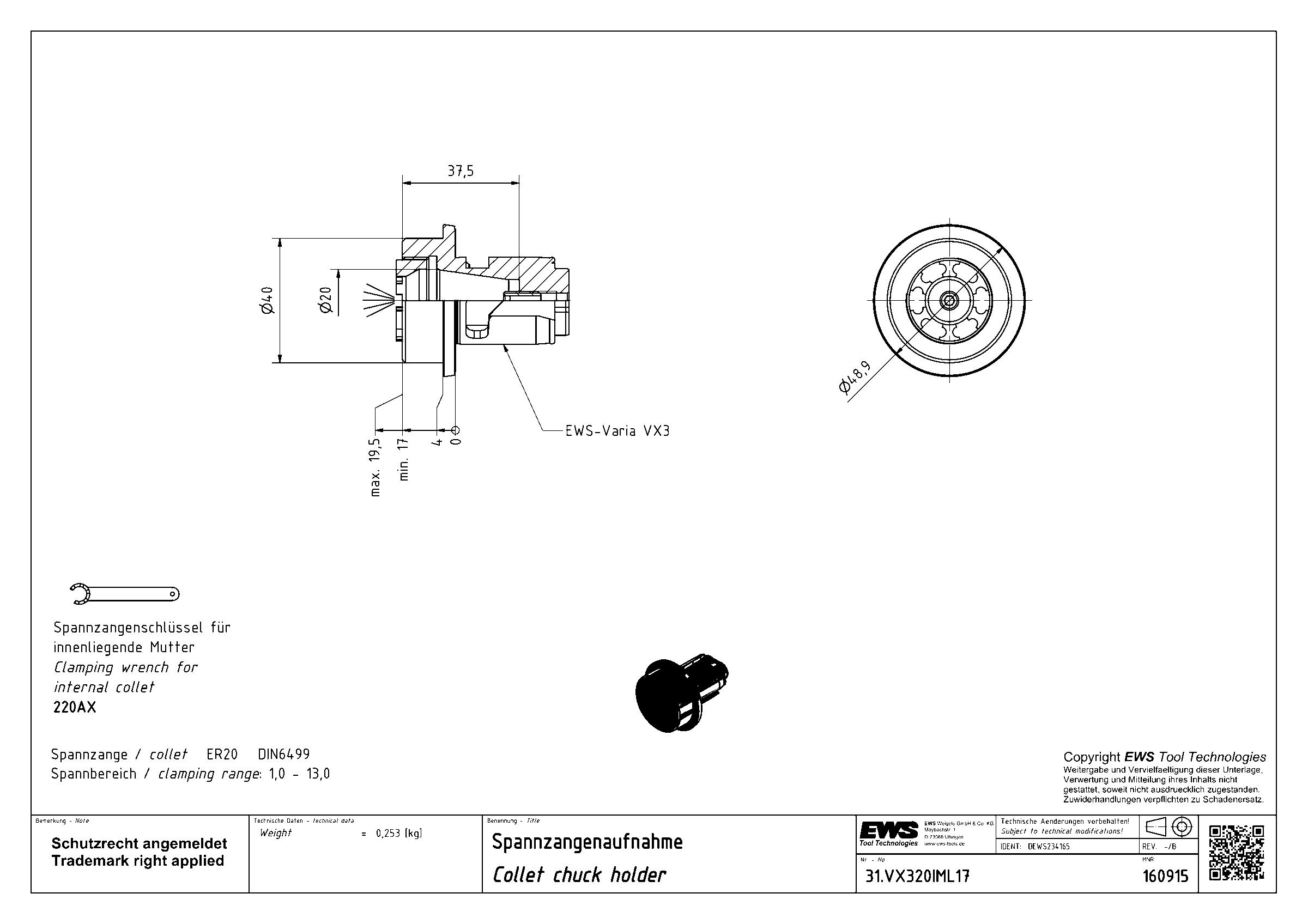

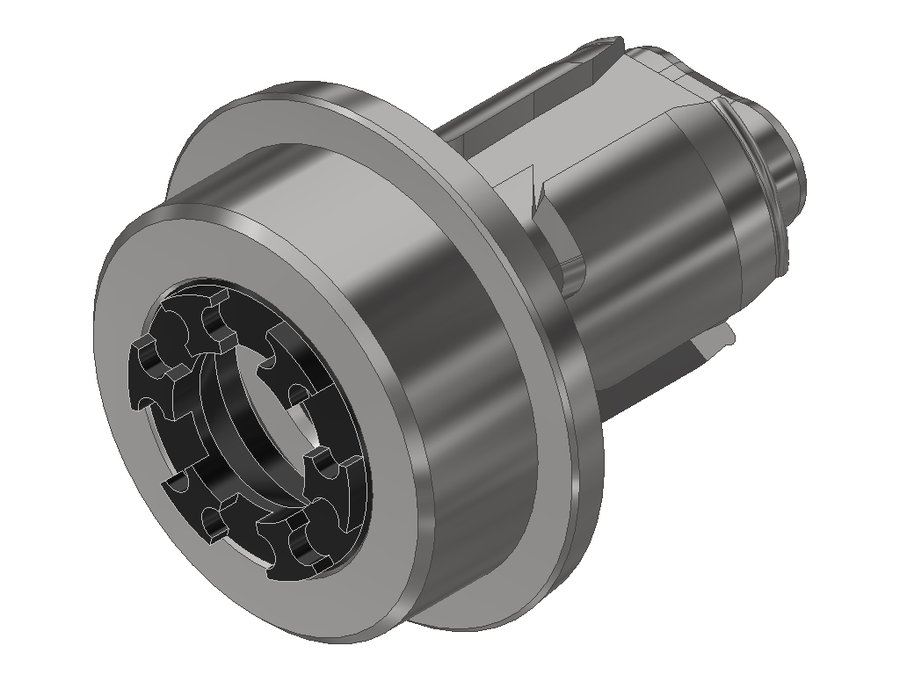

Державка цанговая EWS 31.VX320IML17, система EWS Varia VX3, под цанги ER20 (Ø2–13 мм), код 200 428E
EWS · Державки цанговые EWS, система EWS Varia · арт. 31.VX320IML17

Державка цанговая EWS 31.VX320IML17, система EWS Varia VX3, под цанги ER20 (Ø2–13 мм), код 200 428E

Угол выхода0°
Код интерфейса станкаEWC00300295
Код интерфейса инструментаSZD02000295
Размер цангиER20
Диаметр буртика49 мм
Диаметр хвостовика28 мм
Исполнениенейтральное
Присоединение к станкуEWS Varia VX3
Присоединение инструментацанга ER20
Функциональная длина17 мм
Вылет LPR17 мм
Масса0,253 кг
Общая длина53,5 мм
Заказной номер EWS160915
Система EWS VariaEWS Varia VX3

Где найти у производителя

Сайт EWS · ews-tools.de/en-DE

  • Откройте ews-tools.de и введите артикул 31.VX320IML17 в строку поиска. У EWS артикул стоит в заголовке карточки; прежнее обозначение изделия указано в её описании.

Описание

Адаптер EWS.Varia с патроном цанговым ER20 DIN 6499

  • Диапазон зажима Ø2–13 мм
  • Для цанги 200 428E
  • Смена инструмента за 20 секунд
  • При зажиме адаптеров в шпинделе Varia соблюдать момент затяжки

Материалы

3D-модель (STEP)STEP, на сервере производителя EWS; файл крупныйОткрыть →

Другие типоразмеры серии

Державки цанговые EWS, система EWS Varia — 42 позиции серии, EWS.

Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Инструмент статический.

АртикулДиаметр хвостовика, ммПрисоединение к станкуПрисоединение инструментаФункциональная длина, ммВылет LPR, ммОбщая длина, ммВ список
31.V540L3845EWS Varia V5цанга ER40383895
31.VX306L36MI28EWS Varia VX3зажимная втулка XXL 6363672,5
31.VX311L7028EWS Varia VX3цанга ER117070106,5
31.VX316IML1428EWS Varia VX3цанга ER16141450,5
31.VX316L2528EWS Varia VX3цанга ER16252561,5
31.VX316L50MM28EWS Varia VX3цанга ER16505086,5
31.VX320IML1728EWS Varia VX3цанга ER20171753,5Текущая
31.VX320IML17-Ø1328EWS Varia VX3цанга ER20171753,5
31.VX320L2728EWS Varia VX3цанга ER20272763,5
31.VX325L3028EWS Varia VX3цанга ER25303066,5
31.VX325L78.5-FC28EWS Varia VX3цанга ER257070106,5
31.VX332L4928EWS Varia VX3цанга ER32494985,5
