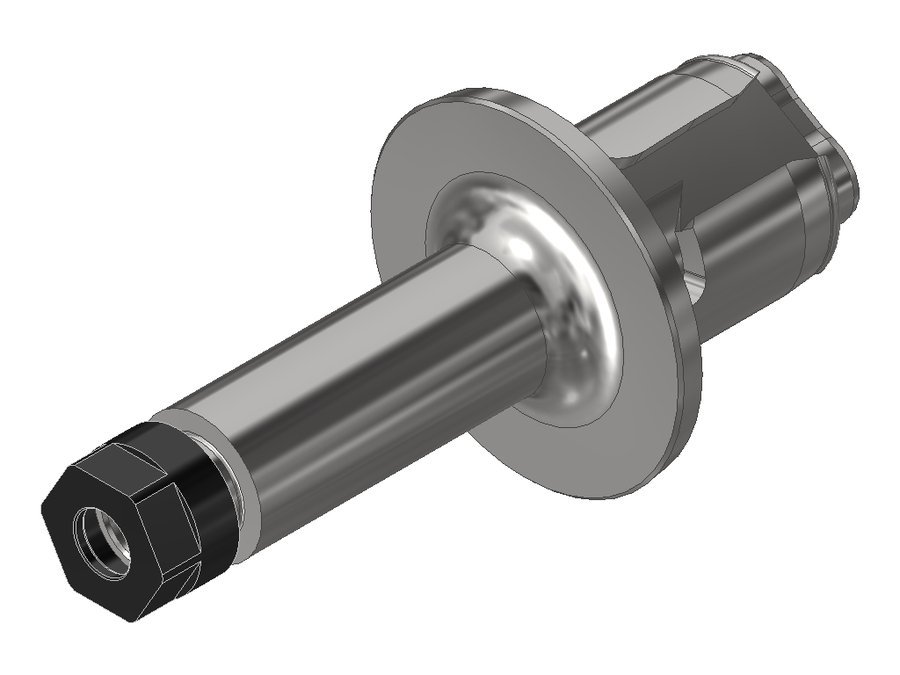

Державка цанговая EWS 31.VX311L70, система EWS Varia VX3, под цангу 110 4008E (ER11 Ø1-7)
EWS · Державки цанговые EWS, система EWS Varia · арт. 31.VX311L70

Державка цанговая EWS 31.VX311L70, система EWS Varia VX3, под цангу 110 4008E (ER11 Ø1-7)

Угол выхода0°
Код интерфейса станкаEWC00300295
Код интерфейса инструментаSZD01100295
Размер цангиER11
Диаметр буртика48,9 мм
Диаметр хвостовика28 мм
Исполнениенейтральное
Присоединение к станкуEWS Varia VX3
Присоединение инструментацанга ER11
Функциональная длина70 мм
Вылет LPR70 мм
Масса0,318 кг
Общая длина106,5 мм
Заказной номер EWS196814
Система EWS VariaEWS Varia VX3

Где найти у производителя

Сайт EWS · ews-tools.de/en-DE

  • Откройте ews-tools.de и введите артикул 31.VX311L70 в строку поиска. У EWS артикул стоит в заголовке карточки; прежнее обозначение изделия указано в её описании.

Описание

Адаптер EWS.Varia с патроном цанговым ER11 DIN 6499

  • Диапазон зажима Ø1–7 мм
  • Для цанги 110 4008E
  • Смена инструмента за 20 секунд
  • При зажиме адаптеров в шпинделе Varia соблюдать момент затяжки

Материалы

3D-модель (STEP)STEP, на сервере производителя EWS; файл крупныйОткрыть →

Другие типоразмеры серии

Державки цанговые EWS, система EWS Varia — 42 позиции серии, EWS.

Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Инструмент статический.

АртикулДиаметр хвостовика, ммПрисоединение к станкуПрисоединение инструментаФункциональная длина, ммВылет LPR, ммОбщая длина, ммВ список
31.V525L3145EWS Varia V5цанга ER25313188
31.V525L78.5-FC45EWS Varia V5цанга ER25———
31.V532IML1745EWS Varia V5цанга ER32171774
31.V532L3345EWS Varia V5цанга ER32333390
31.V540L3845EWS Varia V5цанга ER40383895
31.VX306L36MI28EWS Varia VX3зажимная втулка XXL 6363672,5
31.VX311L7028EWS Varia VX3цанга ER117070106,5Текущая
31.VX316IML1428EWS Varia VX3цанга ER16141450,5
31.VX316L2528EWS Varia VX3цанга ER16252561,5
31.VX316L50MM28EWS Varia VX3цанга ER16505086,5
31.VX320IML1728EWS Varia VX3цанга ER20171753,5
31.VX320IML17-Ø1328EWS Varia VX3цанга ER20171753,5

Совместимость
