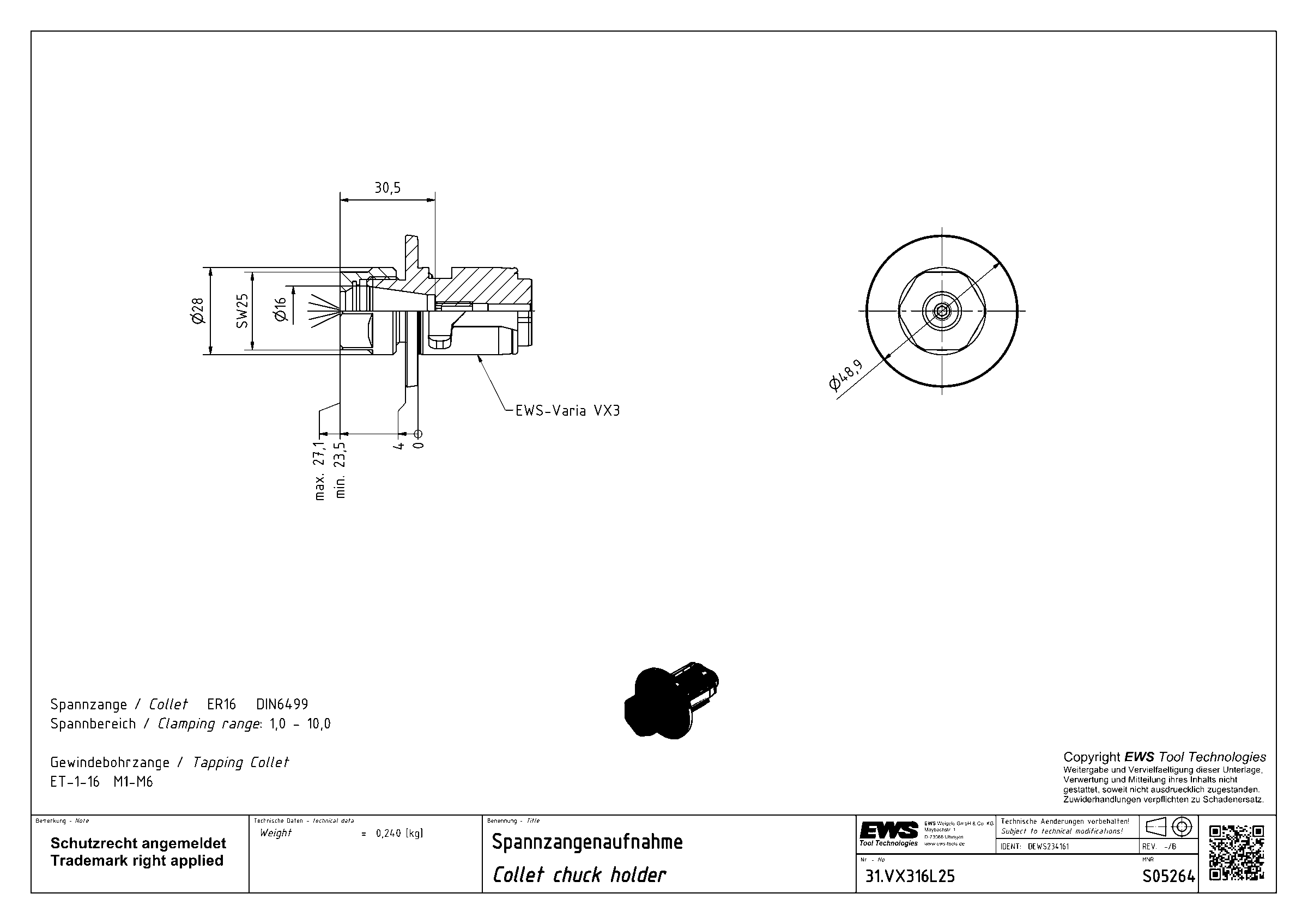

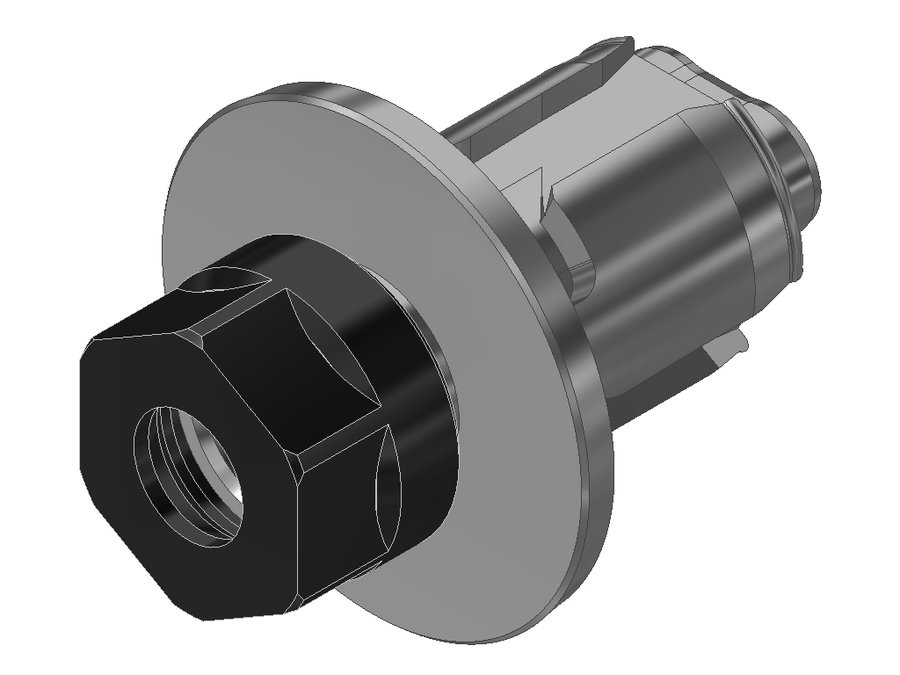

Державка цанговая EWS 31.VX316L25, система EWS Varia VX3, под цанги ER16 (Ø1–10 мм), код 160 426E
| Угол выхода | 0° |
|---|---|
| Код интерфейса станка | EWC00300295 |
| Код интерфейса инструмента | SZD01600295 |
| Размер цанги | ER16 |
| Диаметр буртика | 48,9 мм |
| Диаметр хвостовика | 28 мм |
| Исполнение | нейтральное |
| Присоединение к станку | EWS Varia VX3 |
| Присоединение инструмента | цанга ER16 |
| Функциональная длина | 25 мм |
| Вылет LPR | 25 мм |
| Масса | 0,24 кг |
| Общая длина | 61,5 мм |
| Заказной номер EWS | S05264 |
| Система EWS Varia | EWS Varia VX3 |
Где найти у производителя
Сайт EWS · ews-tools.de/en-DE
- Откройте ews-tools.de и введите артикул 31.VX316L25 в строку поиска. У EWS артикул стоит в заголовке карточки; прежнее обозначение изделия указано в её описании.
Описание
Адаптер EWS.Varia с патроном цанговым ER16 DIN 6499
- Диапазон зажима Ø1–10 мм
- Для цанги 160 426E
- Смена инструмента за 20 секунд
- При зажиме адаптеров в шпинделе Varia соблюдать момент затяжки
Другие типоразмеры серии
Державки цанговые EWS, система EWS Varia — 42 позиции серии, EWS.
Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Инструмент статический.
| Артикул | Диаметр хвостовика, мм | Присоединение к станку | Присоединение инструмента | Функциональная длина, мм | Вылет LPR, мм | Общая длина, мм | В список |
|---|---|---|---|---|---|---|---|
| 31.V532IML17 | 45 | EWS Varia V5 | цанга ER32 | 17 | 17 | 74 | |
| 31.V532L33 | 45 | EWS Varia V5 | цанга ER32 | 33 | 33 | 90 | |
| 31.V540L38 | 45 | EWS Varia V5 | цанга ER40 | 38 | 38 | 95 | |
| 31.VX306L36MI | 28 | EWS Varia VX3 | зажимная втулка XXL 6 | 36 | 36 | 72,5 | |
| 31.VX311L70 | 28 | EWS Varia VX3 | цанга ER11 | 70 | 70 | 106,5 | |
| 31.VX316IML14 | 28 | EWS Varia VX3 | цанга ER16 | 14 | 14 | 50,5 | |
| 31.VX316L25 | 28 | EWS Varia VX3 | цанга ER16 | 25 | 25 | 61,5 | Текущая |
| 31.VX316L50MM | 28 | EWS Varia VX3 | цанга ER16 | 50 | 50 | 86,5 | |
| 31.VX320IML17 | 28 | EWS Varia VX3 | цанга ER20 | 17 | 17 | 53,5 | |
| 31.VX320IML17-Ø13 | 28 | EWS Varia VX3 | цанга ER20 | 17 | 17 | 53,5 | |
| 31.VX320L27 | 28 | EWS Varia VX3 | цанга ER20 | 27 | 27 | 63,5 | |
| 31.VX325L30 | 28 | EWS Varia VX3 | цанга ER25 | 30 | 30 | 66,5 |
Совместимость
Связанные позиции по данным производителя — 613 позиций. Подбор по совместимости не заменяет проверку по чертежу.
Подходящие позиции
Производитель перечисляет их как подходящие к 31.VX316L25.
