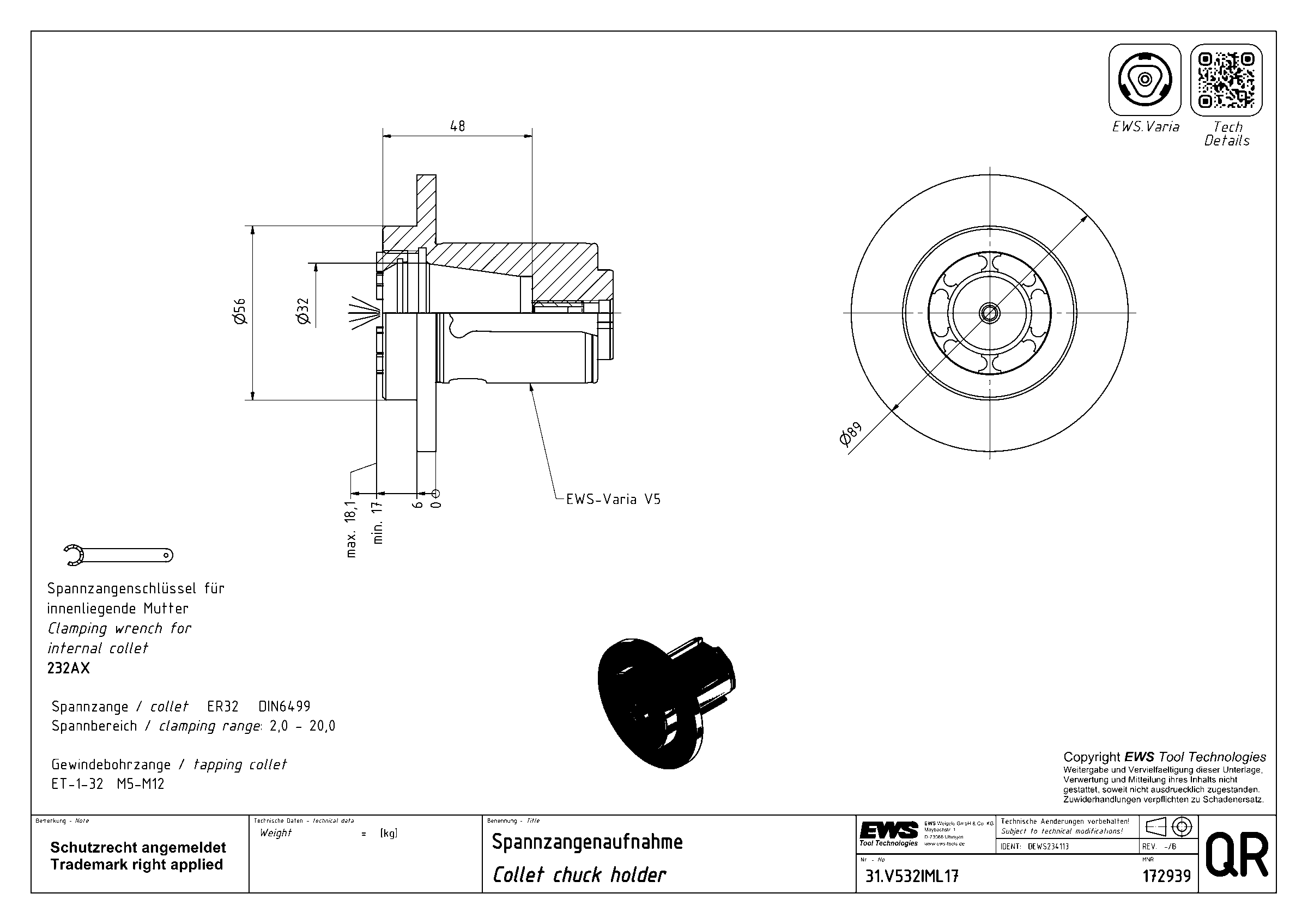

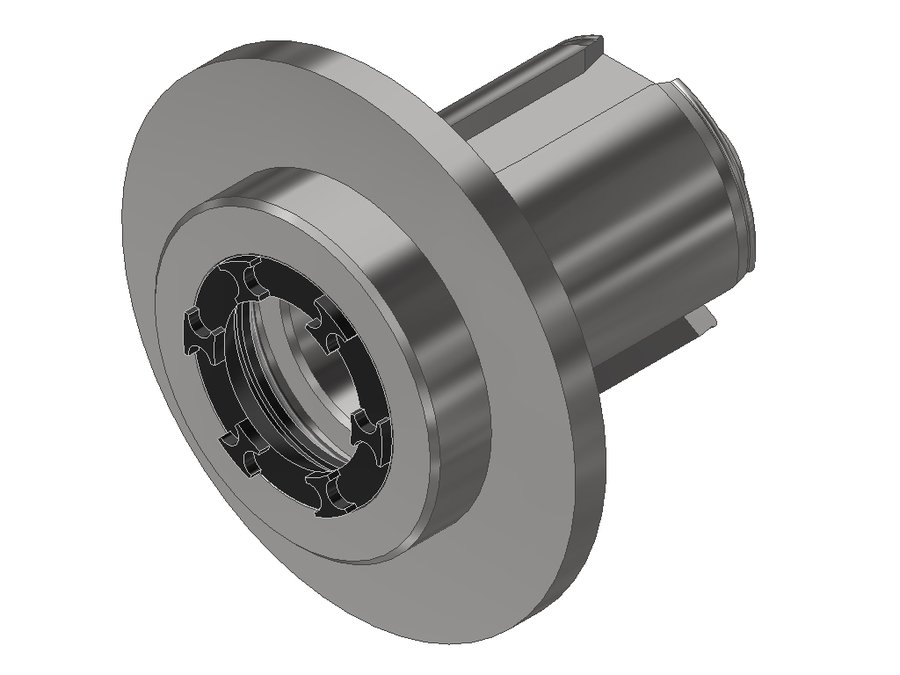

Державка цанговая EWS 31.V532IML17, система EWS Varia V5, под цанги ER32 (Ø3–20 мм), код 320 470E
| Угол выхода | 0° |
|---|---|
| Код интерфейса станка | EWC00500195 |
| Код интерфейса инструмента | SZD03200295 |
| Размер цанги | ER32 |
| Диаметр буртика | 89 мм |
| Диаметр хвостовика | 45 мм |
| Исполнение | нейтральное |
| Присоединение к станку | EWS Varia V5 |
| Присоединение инструмента | цанга ER32 |
| Функциональная длина | 17 мм |
| Вылет LPR | 17 мм |
| Общая длина | 74 мм |
| Заказной номер EWS | 172939 |
| Система EWS Varia | EWS Varia V5 |
Где найти у производителя
Сайт EWS · ews-tools.de/en-DE
- Откройте ews-tools.de и введите артикул 31.V532IML17 в строку поиска. У EWS артикул стоит в заголовке карточки; прежнее обозначение изделия указано в её описании.
Описание
Адаптер EWS.Varia с патроном цанговым ER32 DIN 6499
- Диапазон зажима Ø3–20 мм
- Для цанги 320 470E
- Смена инструмента за 20 секунд
- При зажиме адаптеров в шпинделе Varia соблюдать момент затяжки
Другие типоразмеры серии
Державки цанговые EWS, система EWS Varia — 42 позиции серии, EWS.
Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Инструмент статический.
| Артикул | Диаметр хвостовика, мм | Присоединение к станку | Присоединение инструмента | Функциональная длина, мм | Вылет LPR, мм | Общая длина, мм | В список |
|---|---|---|---|---|---|---|---|
| 31.V525IML06 | 45 | EWS Varia V5 | цанга ER25 | 6 | 6 | 63 | |
| 31.V525L31 | 45 | EWS Varia V5 | цанга ER25 | 31 | 31 | 88 | |
| 31.V525L78.5-FC | 45 | EWS Varia V5 | цанга ER25 | — | — | — | |
| 31.V532IML17 | 45 | EWS Varia V5 | цанга ER32 | 17 | 17 | 74 | Текущая |
| 31.V532L33 | 45 | EWS Varia V5 | цанга ER32 | 33 | 33 | 90 | |
| 31.V540L38 | 45 | EWS Varia V5 | цанга ER40 | 38 | 38 | 95 | |
| 31.VX306L36MI | 28 | EWS Varia VX3 | зажимная втулка XXL 6 | 36 | 36 | 72,5 | |
| 31.VX311L70 | 28 | EWS Varia VX3 | цанга ER11 | 70 | 70 | 106,5 | |
| 31.VX316IML14 | 28 | EWS Varia VX3 | цанга ER16 | 14 | 14 | 50,5 | |
| 31.VX316L25 | 28 | EWS Varia VX3 | цанга ER16 | 25 | 25 | 61,5 | |
| 31.VX316L50MM | 28 | EWS Varia VX3 | цанга ER16 | 50 | 50 | 86,5 | |
| 31.VX320IML17 | 28 | EWS Varia VX3 | цанга ER20 | 17 | 17 | 53,5 |
Совместимость
Связанные позиции по данным производителя — 234 позиции. Подбор по совместимости не заменяет проверку по чертежу.
Подходящие позиции
Производитель перечисляет их как подходящие к 31.V532IML17.
Цанги18
- 320 470E-Ø 3Цанга ER32 EWS 320 470E-Ø 3, Ø3 мм
- 320 470E-Ø 4Цанга ER32 EWS 320 470E-Ø 4, Ø4 мм
- 320 470E-Ø 5Цанга ER32 EWS 320 470E-Ø 5, Ø5 мм
- 320 470E-Ø 6Цанга ER32 EWS 320 470E-Ø 6, Ø6 мм
- 320 470E-Ø 7Цанга ER32 EWS 320 470E-Ø 7, Ø7 мм
- 320 470E-Ø 8Цанга ER32 EWS 320 470E-Ø 8, Ø8 мм
- 320 470E-Ø 9Цанга ER32 EWS 320 470E-Ø 9, Ø9 мм
- 320 470E-Ø10Цанга ER32 EWS 320 470E-Ø10, Ø10 мм
- 320 470E-Ø11Цанга ER32 EWS 320 470E-Ø11, Ø11 мм
- 320 470E-Ø12Цанга ER32 EWS 320 470E-Ø12, Ø12 мм
- 320 470E-Ø13Цанга ER32 EWS 320 470E-Ø13, Ø13 мм
- 320 470E-Ø14Цанга ER32 EWS 320 470E-Ø14, Ø14 мм
- 320 470E-Ø15Цанга ER32 EWS 320 470E-Ø15, Ø15 мм
- 320 470E-Ø16Цанга ER32 EWS 320 470E-Ø16, Ø16 мм
- 320 470E-Ø17Цанга ER32 EWS 320 470E-Ø17, Ø17 мм
- 320 470E-Ø18Цанга ER32 EWS 320 470E-Ø18, Ø18 мм
- 320 470E-Ø19Цанга ER32 EWS 320 470E-Ø19, Ø19 мм
- 320 470E-Ø20Цанга ER32 EWS 320 470E-Ø20, Ø20 мм
Гайки цанговые1
- 132AXГайка зажимная внутренняя ER (IM) EWS 132AX
Ключи и отвёртки1
- 232AXКлюч для зажимной гайки EWS 232AX
Подходит к позициям
У этих позиций 31.V532IML17 указан производителем как подходящий.
Инструмент приводной207
- 40.50V5KR5480#01Головка приводная осевая сверлильно-фрезерная EWS 40.50V5KR5480#01, хвостовик Ø50, система EWS Varia V5
- 40.50V5KR5480IKГоловка приводная осевая сверлильно-фрезерная EWS 40.50V5KR5480IK, хвостовик Ø50, система EWS Varia V5
- 40.50V5KR5480IKC#01Головка приводная осевая сверлильно-фрезерная EWS 40.50V5KR5480IKC#01, хвостовик Ø50, система EWS Varia V5
- 40.50V5KRSL603BMTГоловка приводная осевая сверлильно-фрезерная EWS 40.50V5KRSL603BMT, хвостовик Ø50, система EWS Varia V5
- 40.50V5KRVDF315IKГоловка приводная осевая сверлильно-фрезерная EWS 40.50V5KRVDF315IK, хвостовик Ø50, система EWS Varia V5
- 40.50V5KRVL5IKCГоловка приводная осевая сверлильно-фрезерная EWS 40.50V5KRVL5IKC, хвостовик Ø50, система EWS Varia V5
- 40.50V5LB35Головка приводная осевая сверлильно-фрезерная EWS 40.50V5LB35, хвостовик Ø50, система EWS Varia V5
- 40.50V5LB35IKГоловка приводная осевая сверлильно-фрезерная EWS 40.50V5LB35IK, хвостовик Ø50, система EWS Varia V5
- 40.50V5TNA600Головка приводная осевая сверлильно-фрезерная EWS 40.50V5TNA600, хвостовик Ø50, система EWS Varia V5
- 40.50V5TNA600IKГоловка приводная осевая сверлильно-фрезерная EWS 40.50V5TNA600IK, хвостовик Ø50, система EWS Varia V5
- 40.50V5TOEMГоловка приводная осевая сверлильно-фрезерная EWS 40.50V5TOEM, хвостовик Ø50, система EWS Varia V5
- 40.50V5TOEMIKГоловка приводная осевая сверлильно-фрезерная EWS 40.50V5TOEMIK, хвостовик Ø50, система EWS Varia V5
- 40.50V5VL5EKГоловка приводная осевая сверлильно-фрезерная EWS 40.50V5VL5EK, хвостовик Ø50, система EWS Varia V5
- 40.50V5VL5IKCГоловка приводная осевая сверлильно-фрезерная EWS 40.50V5VL5IKC, хвостовик Ø50, система EWS Varia V5
- 40.50V51809Головка приводная осевая сверлильно-фрезерная EWS 40.50V51809, хвостовик Ø50, система EWS Varia V5
- 40.50V51809HESSIKГоловка приводная осевая сверлильно-фрезерная EWS 40.50V51809HESSIK, хвостовик Ø50, система EWS Varia V5
- 40.50V51809IKГоловка приводная осевая сверлильно-фрезерная EWS 40.50V51809IK, хвостовик Ø50, система EWS Varia V5
- 40.50V55480#01Головка приводная осевая сверлильно-фрезерная EWS 40.50V55480#01, хвостовик Ø50, система EWS Varia V5
- 40.50V55480IKCГоловка приводная осевая сверлильно-фрезерная EWS 40.50V55480IKC, хвостовик Ø50, система EWS Varia V5
- 40.50V55482Головка приводная осевая сверлильно-фрезерная EWS 40.50V55482, хвостовик Ø50, система EWS Varia V5
- 40.50V55482IKГоловка приводная осевая сверлильно-фрезерная EWS 40.50V55482IK, хвостовик Ø50, система EWS Varia V5
- 40.60V5KR1809IKГоловка приводная осевая сверлильно-фрезерная EWS 40.60V5KR1809IK, хвостовик Ø60, система EWS Varia V5
- 40.60V5KR5482Головка приводная осевая сверлильно-фрезерная EWS 40.60V5KR5482, хвостовик Ø60, система EWS Varia V5
- 40.60V5KR5482IKГоловка приводная осевая сверлильно-фрезерная EWS 40.60V5KR5482IK, хвостовик Ø60, система EWS Varia V5
- 40.60V5KRLB45Головка приводная осевая сверлильно-фрезерная EWS 40.60V5KRLB45, хвостовик Ø60, система EWS Varia V5
- 40.60V5KRLB45IKГоловка приводная осевая сверлильно-фрезерная EWS 40.60V5KRLB45IK, хвостовик Ø60, система EWS Varia V5
- 40.60V5KRNL#01Головка приводная осевая сверлильно-фрезерная EWS 40.60V5KRNL#01, хвостовик Ø60, система EWS Varia V5
- 40.60V5KRNLIKDГоловка приводная осевая сверлильно-фрезерная EWS 40.60V5KRNLIKD, хвостовик Ø60, система EWS Varia V5
- 40.60V5KRNLPГоловка приводная осевая сверлильно-фрезерная EWS 40.60V5KRNLP, хвостовик Ø60, система EWS Varia V5
- 40.60V5KRNLPIKDГоловка приводная осевая сверлильно-фрезерная EWS 40.60V5KRNLPIKD, хвостовик Ø60, система EWS Varia V5
- 40.60V5KRTOEMГоловка приводная осевая сверлильно-фрезерная EWS 40.60V5KRTOEM, хвостовик Ø60, система EWS Varia V5
- 40.60V5LB4000BMTГоловка приводная осевая сверлильно-фрезерная EWS 40.60V5LB4000BMT, хвостовик Ø60, система EWS Varia V5
- 40.60V5LB4000BMTIKDГоловка приводная осевая сверлильно-фрезерная EWS 40.60V5LB4000BMTIKD, хвостовик Ø60, система EWS Varia V5
- 40.60V5NEX315Головка приводная осевая сверлильно-фрезерная EWS 40.60V5NEX315, хвостовик Ø60, система EWS Varia V5
- 40.60V5NEX315IKDГоловка приводная осевая сверлильно-фрезерная EWS 40.60V5NEX315IKD, хвостовик Ø60, система EWS Varia V5
- 40.60V5NLHSD10#01Головка приводная осевая сверлильно-фрезерная EWS 40.60V5NLHSD10#01, хвостовик Ø60, система EWS Varia V5
- 40.60V5NLIKDHSD10#01Головка приводная осевая сверлильно-фрезерная EWS 40.60V5NLIKDHSD10#01, хвостовик Ø60, система EWS Varia V5
- 40.60V5NLPГоловка приводная осевая сверлильно-фрезерная EWS 40.60V5NLP, хвостовик Ø60, система EWS Varia V5
- 40.60V5NLPIKDГоловка приводная осевая сверлильно-фрезерная EWS 40.60V5NLPIKD, хвостовик Ø60, система EWS Varia V5
- 40.60V55482IKГоловка приводная осевая сверлильно-фрезерная EWS 40.60V55482IK, хвостовик Ø60, система EWS Varia V5
Показаны первые 40 из 207. Остальные — в разделе Инструмент приводной.
Инструмент статический4
- 17.50V5DCTXX120Державка комбинированная с внутренним и наружным подводом СОЖ EWS 17.50V5DCTXX120, хвостовик Ø50, система EWS Varia V5
- 17.BMTV5DNLДержавка комбинированная с внутренним и наружным подводом СОЖ EWS 17.BMTV5DNL, BMT, система EWS Varia V5
- 19.BMTV5NLАдаптер для инструмента EWS 19.BMTV5NL, BMT, система EWS Varia V5
- 19.BMTV5QSM350Адаптер для инструмента EWS 19.BMTV5QSM350, BMT, система EWS Varia V5
