EWS · Державки цанговые EWS системы EWS Varia · арт. 31.VX306L36MI

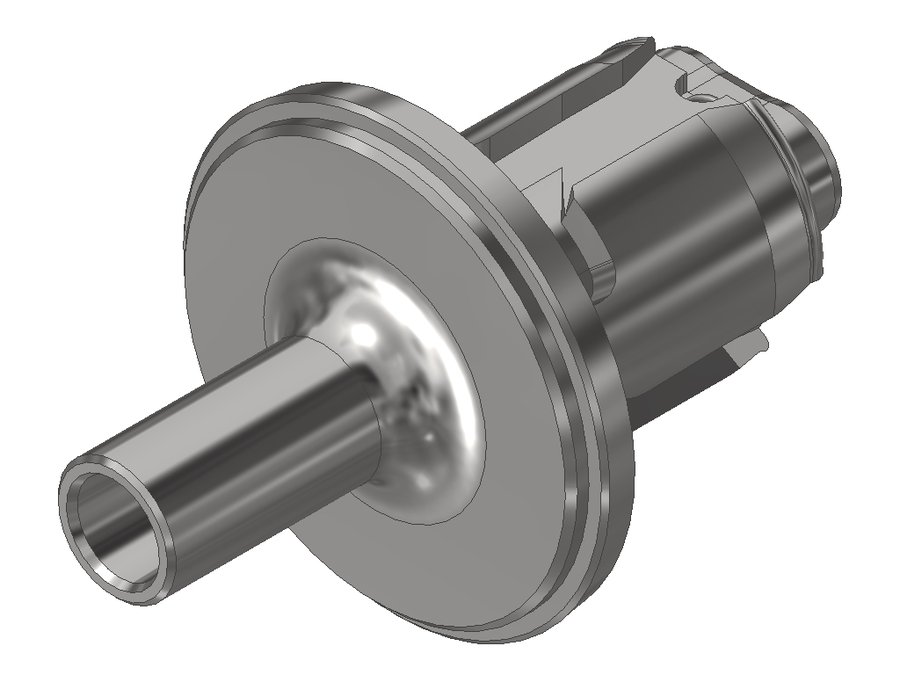

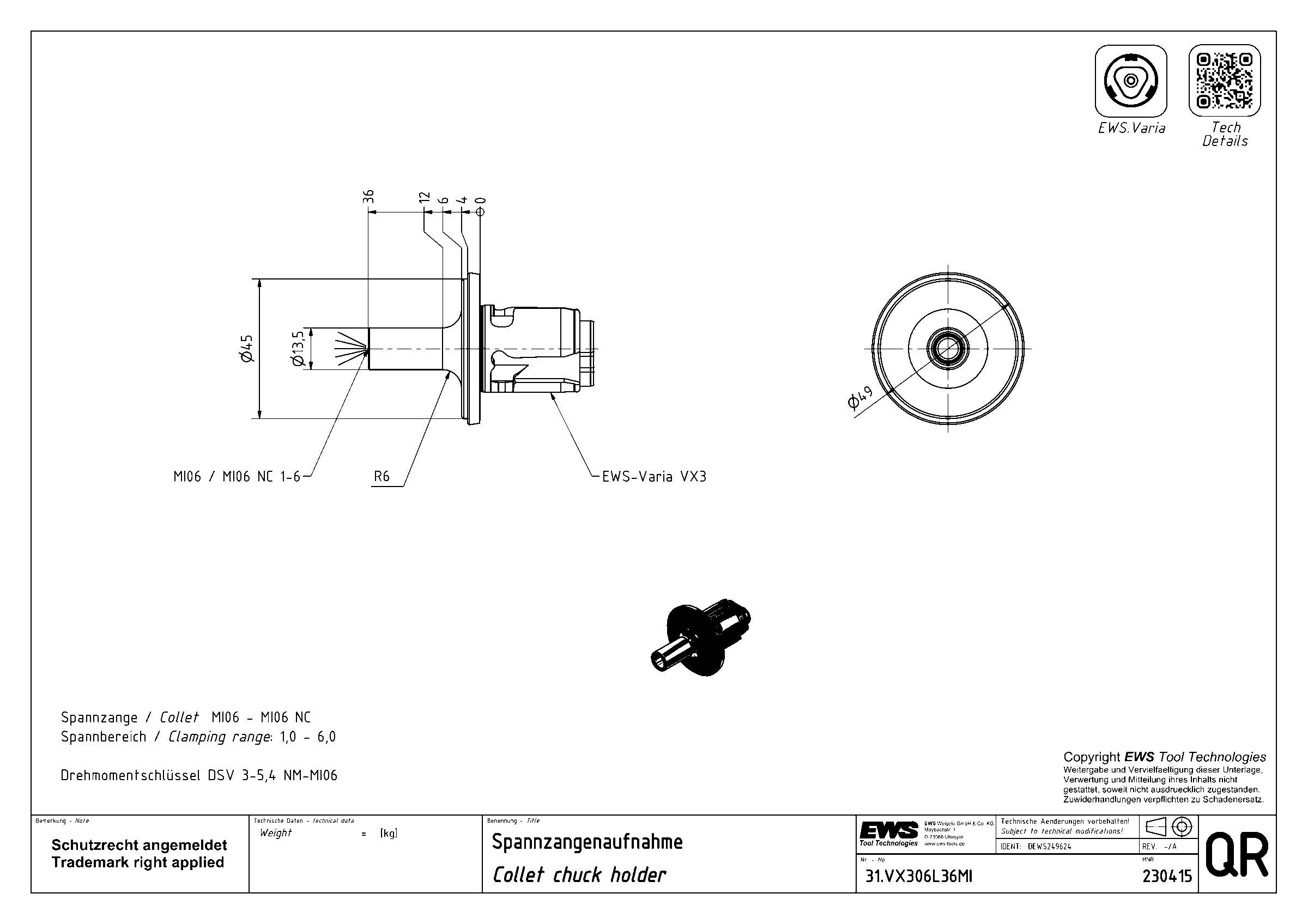

Державка цанговая EWS 31.VX306L36MI, EWS - Varia VX3 - адаптер, отверстие Ø6 мм
| Угол выхода | 0° |
|---|---|
| Код интерфейса станка | EWC00300295 |
| Код интерфейса инструмента | SZA00000095 |
| Диаметр буртика | 49 мм |
| Диаметр хвостовика | 28 мм |
| Исполнение | нейтральное |
| Присоединение к станку | EWS Varia VX3 |
| Присоединение инструмента | Spannhülse XXL 6 |
| Функциональная длина | 36 мм |
| Вылет LPR | 36 мм |
| Масса | 0,28 кг |
| Общая длина | 72,5 мм |
| Заказной номер EWS | 230415 |
| Система EWS Varia | EWS Varia VX3 |
Другие типоразмеры серии
Державки цанговые EWS системы EWS Varia — 42 позиции серии, EWS.
Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Инструмент статический.
| Артикул | Диаметр хвостовика, мм | Присоединение к станку | Присоединение инструмента | Функциональная длина, мм | Вылет LPR, мм | Общая длина, мм | В список |
|---|---|---|---|---|---|---|---|
| 31.V525IML06 | 45 | EWS Varia V5 | цанга ER25 | 6 | 6 | 63 | |
| 31.V525L31 | 45 | EWS Varia V5 | цанга ER25 | 31 | 31 | 88 | |
| 31.V525L78.5-FC | 45 | EWS Varia V5 | цанга ER25 | — | — | — | |
| 31.V532IML17 | 45 | EWS Varia V5 | цанга ER32 | 17 | 17 | 74 | |
| 31.V532L33 | 45 | EWS Varia V5 | цанга ER32 | 33 | 33 | 90 | |
| 31.V540L38 | 45 | EWS Varia V5 | ER40 | 38 | 38 | 95 | |
| 31.VX306L36MI | 28 | EWS Varia VX3 | Spannhülse XXL 6 | 36 | 36 | 72,5 | Текущая |
| 31.VX311L70 | 28 | EWS Varia VX3 | цанга ER11 | 70 | 70 | 106,5 | |
| 31.VX316IML14 | 28 | EWS Varia VX3 | цанга ER16 | 14 | 14 | 50,5 | |
| 31.VX316L25 | 28 | EWS Varia VX3 | цанга ER16 | 25 | 25 | 61,5 | |
| 31.VX316L50MM | 28 | EWS Varia VX3 | цанга ER16 | 50 | 50 | 86,5 | |
| 31.VX320IML17 | 28 | EWS Varia VX3 | цанга ER20 | 17 | 17 | 53,5 |
Совместимость
Связанные позиции по данным производителя — 27 позиций. Подбор по совместимости не заменяет проверку по чертежу.
Подходящие позиции
Производитель перечисляет их как подходящие к 31.VX306L36MI.
Цанги18
- MI06 NC-Ø 1 Micro Collet systemЦанга Micro EWS MI06 NC-Ø 1
- MI06 NC-Ø 2,5 Micro Collet systemЦанга Micro EWS MI06 NC-Ø 2,5
- MI06 NC-Ø 2,8 Micro Collet systemЦанга Micro EWS MI06 NC-Ø 2,8
- MI06 NC-Ø 3 Micro Collet systemЦанга Micro EWS MI06 NC-Ø 3
- MI06 NC-Ø 3,5 Micro Collet systemЦанга Micro EWS MI06 NC-Ø 3,5
- MI06 NC-Ø 4 Micro Collet systemЦанга Micro EWS MI06 NC-Ø 4
- MI06 NC-Ø 4,5 Micro Collet systemЦанга Micro EWS MI06 NC-Ø 4,5
- MI06 NC-Ø 5 Micro Collet systemЦанга Micro EWS MI06 NC-Ø 5
- MI06 NC-Ø 6 Micro Collet systemЦанга Micro EWS MI06 NC-Ø 6
- MI06-Ø 1 Micro Collet systemЦанга Micro EWS MI06-Ø 1
- MI06-Ø 2,5 Micro Collet systemЦанга Micro EWS MI06-Ø 2,5
- MI06-Ø 2,8 Micro Collet systemЦанга Micro EWS MI06-Ø 2,8
- MI06-Ø 3 Micro Collet systemЦанга Micro EWS MI06-Ø 3
- MI06-Ø 3,5 Micro Collet systemЦанга Micro EWS MI06-Ø 3,5
- MI06-Ø 4 Micro Collet systemЦанга Micro EWS MI06-Ø 4
- MI06-Ø 4,5 Micro Collet systemЦанга Micro EWS MI06-Ø 4,5
- MI06-Ø 5 Micro Collet systemЦанга Micro EWS MI06-Ø 5
- MI06-Ø 6 Micro Collet systemЦанга Micro EWS MI06-Ø 6
Принадлежности и оснастка для настройки инструмента5
- EWS.Varia Clean (EWS 228118)Набор для очистки EWS Varia EWS EWS.Varia Clean, Заказной номер EWS 228118
- MB-VX3Устройство предварительной настройки EWS MB-VX3, EWS - Varia VX3 - адаптер
- MW-VXT3Приспособление монтажное EWS MW-VXT3, MW-VXT3
- TC-100 VX3-20 table stand with Varia VX3/V3 trayСтойка настольная EWS TC-100 VX3-20 с лотком Varia VX3/V3
- UMB100Приспособление монтажное EWS UMB100, UMB100
Инструмент статический2
- MI06 NC-Ø 2 SpannzangenaufnahmeДержавка цанговая Micro EWS MI06 NC-Ø 2
- MI06-Ø 2 SpannzangenaufnahmeДержавка цанговая Micro EWS MI06-Ø 2
Запчасти к инструменту1
- PT.VX3Крышка защитная EWS PT.VX3, EWS - Varia VX3 - адаптер
Ключи и отвёртки1
- DSV 3-5.4 NM-MI06 Torque wrenchКлюч динамометрический EWS DSV 3-5.4 NM-MI06
