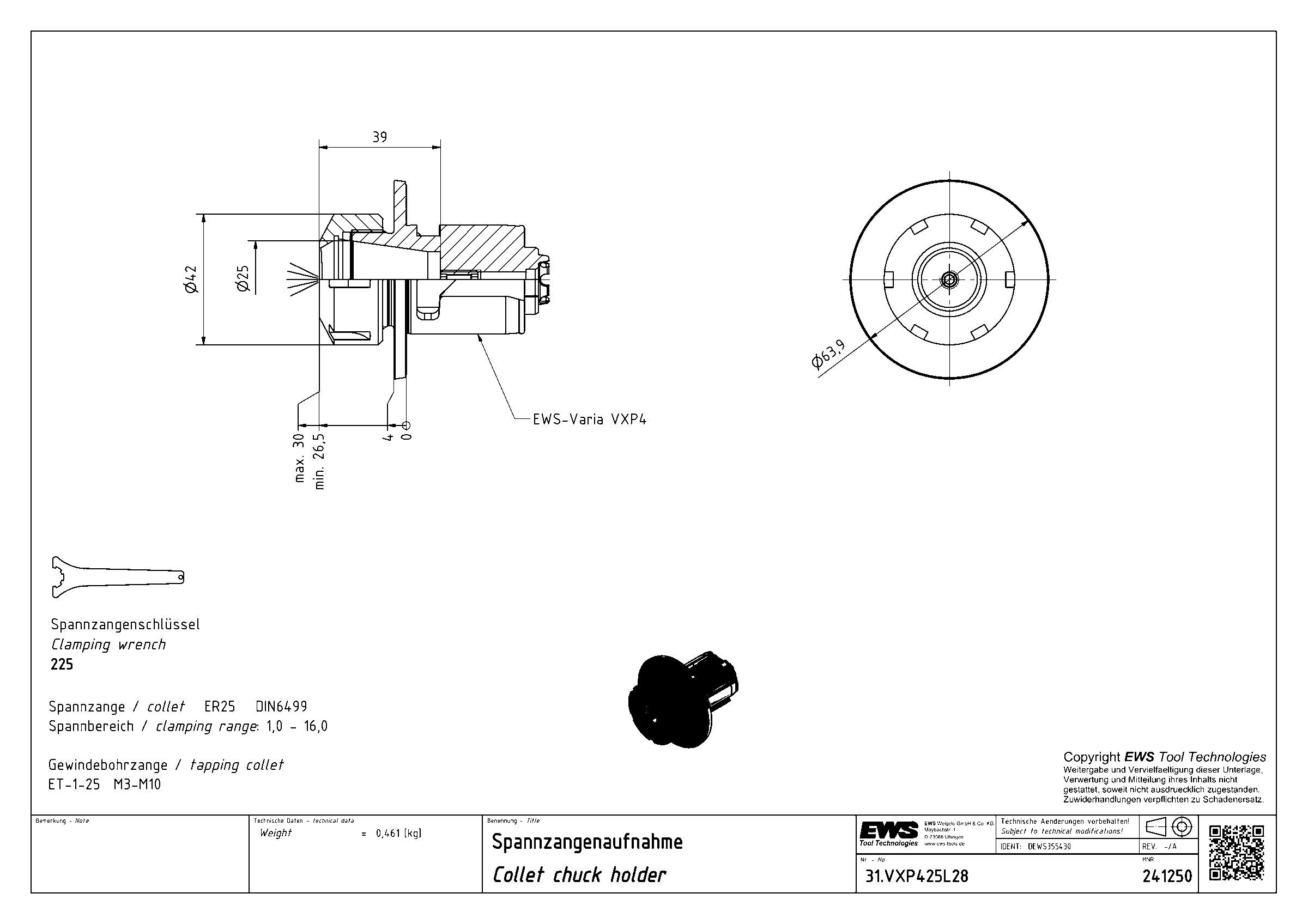

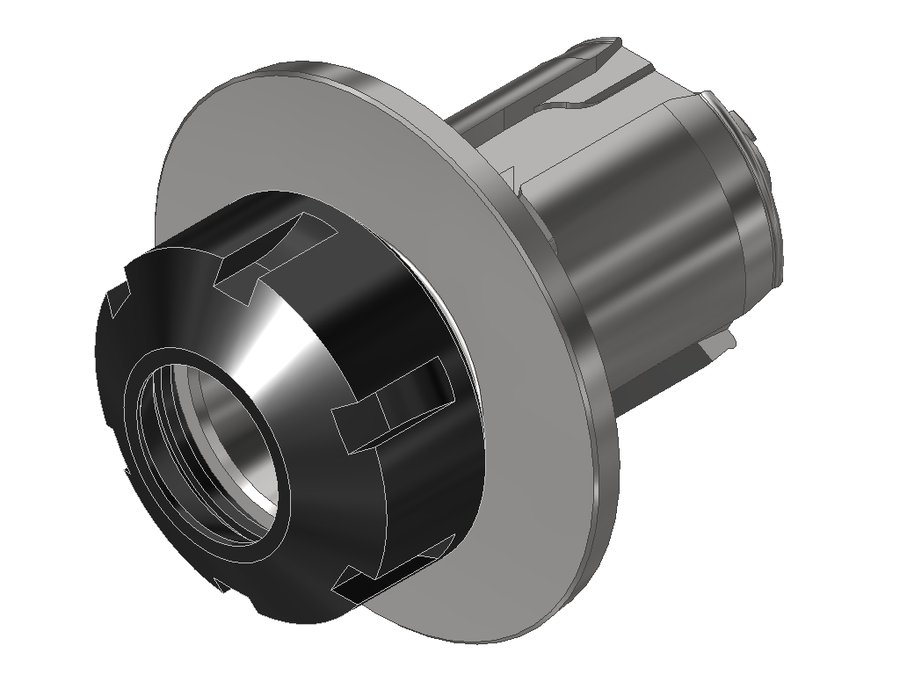

Державка цанговая EWS 31.VXP425L28, система EWS Varia VXP4, под цанги ER25 (Ø2–16 мм), код 250 430E
EWS · Державки цанговые EWS, система EWS Varia · арт. 31.VXP425L28

Державка цанговая EWS 31.VXP425L28, система EWS Varia VXP4, под цанги ER25 (Ø2–16 мм), код 250 430E

Угол выхода0°
Код интерфейса станкаEWC00400495
Код интерфейса инструментаSZD02500295
Размер цангиER25
Диаметр буртика63,9 мм
Диаметр хвостовика35 мм
Исполнениенейтральное
Присоединение к станкуEWS Varia VXT4
Присоединение инструментацанга ER25
Функциональная длина28 мм
Вылет LPR28 мм
Масса0,461 кг
Общая длина73,85 мм
Заказной номер EWS241250
Система EWS VariaEWS Varia VXP4

Где найти у производителя

Сайт EWS · ews-tools.de/en-DE

  • Откройте ews-tools.de и введите артикул 31.VXP425L28 в строку поиска. У EWS артикул стоит в заголовке карточки; прежнее обозначение изделия указано в её описании.

Описание

EWS.Varia VXP — быстросменная система для приводного инструмента при высоких нагрузках

VXP — версия EWS.Varia для сложных операций на высоких оборотах и при высоком крутящем моменте, разработанная на основе системы VX. Габаритные размеры и общая длина такие же, как у VX; управление и последовательность смены не изменились.

  • Смена инструмента менее чем за 20 секунд, управление одной рукой
  • Запатентованный Double-Cone Flex: второй, упругий конус увеличивает опорную базу, повышает жёсткость и демпфирование
  • Передача крутящего момента через полигональное соединение, как у VX
  • Зажимной механизм рассчитан на повышенное усилие зажима
  • Внутренний подвод СОЖ до 100 бар
  • Защита от неправильной установки
  • Защита от холостого зажима: оберегает зажимной узел при срабатывании без адаптера
  • Переобучение не требуется: тот же ключ, тот же момент затяжки, та же последовательность смены
  • Адаптеры VX остаются совместимыми

Адаптер EWS.Varia с патроном цанговым ER25 DIN 6499

  • Диапазон зажима Ø2–16 мм
  • Для цанги 250 430E
  • Смена инструмента за 20 секунд
  • При зажиме адаптеров в шпинделе Varia соблюдать момент затяжки

Материалы

3D-модель (STEP)STEP, на сервере производителя EWS; файл крупныйОткрыть →

Другие типоразмеры серии

Державки цанговые EWS, система EWS Varia — 42 позиции серии, EWS.

Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Инструмент статический.

АртикулДиаметр хвостовика, ммПрисоединение к станкуПрисоединение инструментаФункциональная длина, ммВылет LPR, ммОбщая длина, ммВ список
31.VXP316L2528EWS Varia VXP4цанга ER16252564,85
31.VXP316L50MM28EWS Varia VXP4цанга ER16505089,85
31.VXP320IML1728EWS Varia VXP4цанга ER20171756,85
31.VXP325L3028EWS Varia VXP4цанга ER25303069,85
31.VXP332L4928EWS Varia VXP4цанга ER32494988,85
31.VXP332L6328EWS Varia VXP4цанга ER326363102,85
31.VXP416L3035EWS Varia VXT4цанга ER16303075,85
31.VXP416L5035EWS Varia VXT4цанга ER16505095,85
31.VXP425IML1635EWS Varia VXT4цанга ER25161661,85
31.VXP425L2835EWS Varia VXT4цанга ER25282873,85Текущая
31.VXP432L3035EWS Varia VXT4цанга ER32303075,85
31.VXP432L5035EWS Varia VXT4цанга ER32505095,85

Совместимость

Связанные позиции по данным производителя — 27 позиций. Подбор по совместимости не заменяет проверку по чертежу.

Подходящие позиции

Производитель перечисляет их как подходящие к 31.VXP425L28.

Цанги7

  • 250 430E UP-Ø 3Цанга ER25 EWS 250 430E UP-Ø 3, Ø3 мм, прецизионная (UP), биение ≤ 0,005 мм
  • 250 430E UP-Ø 4Цанга ER25 EWS 250 430E UP-Ø 4, Ø4 мм, прецизионная (UP), биение ≤ 0,005 мм
  • 250 430E UP-Ø 5Цанга ER25 EWS 250 430E UP-Ø 5, Ø5 мм, прецизионная (UP), биение ≤ 0,005 мм
  • 250 430E UP-Ø 6Цанга ER25 EWS 250 430E UP-Ø 6, Ø6 мм, прецизионная (UP), биение ≤ 0,005 мм
  • 250 430E UP-Ø 8Цанга ER25 EWS 250 430E UP-Ø 8, Ø8 мм, прецизионная (UP), биение ≤ 0,005 мм
  • 250 430E UP-Ø 10Цанга ER25 EWS 250 430E UP-Ø 10, Ø10 мм, прецизионная (UP), биение ≤ 0,005 мм
  • 250 430E UP-Ø 16Цанга ER25 EWS 250 430E UP-Ø 16, Ø16 мм, прецизионная (UP), биение ≤ 0,005 мм

Принадлежности и оснастка для настройки инструмента5

  • EWS.Varia Clean (EWS 228119)Набор для очистки EWS.Varia Clean VX4, с двумя защитными крышками
  • MB-VX4Устройство для предварительной настройки инструмента EWS MB-VX4, система EWS Varia VX4
  • MW-VXT4Приспособление монтажное EWS MW-VXT4
  • TC-100 VX4-17Стойка настольная EWS TC-100 VX4-17 с лотком Varia VX4/V4
  • UMB100Приспособление монтажное EWS UMB100

Гайки цанговые1

Запчасти к инструменту1

  • PT.VX4Крышка защитная EWS PT.VX4, система EWS Varia VX4

Ключи и отвёртки1

Подходит к позициям

У этих позиций 31.VXP425L28 указан производителем как подходящий.

Инструмент приводной12

  • 40.60VXP4KRNLPГоловка приводная осевая сверлильно-фрезерная EWS 40.60VXP4KRNLP, хвостовик Ø60, VXP4
  • 40.60VXP4KRNLPIKDГоловка приводная осевая сверлильно-фрезерная EWS 40.60VXP4KRNLPIKD, хвостовик Ø60, VXP4
  • 40.60VXP4NLPГоловка приводная осевая сверлильно-фрезерная EWS 40.60VXP4NLP, хвостовик Ø60, VXP4
  • 40.60VXP4NLPIKDГоловка приводная осевая сверлильно-фрезерная EWS 40.60VXP4NLPIKD, хвостовик Ø60, VXP4
  • 60.60VXP4DKRNLPГоловка приводная радиальная сверлильно-фрезерная EWS 60.60VXP4DKRNLP, хвостовик Ø60, VXP4
  • 60.60VXP4DKRNLPIKDГоловка приводная радиальная сверлильно-фрезерная EWS 60.60VXP4DKRNLPIKD, хвостовик Ø60, VXP4
  • 60.60VXP4DNLPГоловка приводная радиальная сверлильно-фрезерная EWS 60.60VXP4DNLP, хвостовик Ø60, VXP4
  • 60.60VXP4DNLPIKDГоловка приводная радиальная сверлильно-фрезерная EWS 60.60VXP4DNLPIKD, хвостовик Ø60, VXP4
  • 60.60VXP4KRNLPГоловка приводная радиальная сверлильно-фрезерная EWS 60.60VXP4KRNLP, хвостовик Ø60, система EWS Varia VXP4
  • 60.60VXP4KRNLPIKDГоловка приводная радиальная сверлильно-фрезерная EWS 60.60VXP4KRNLPIKD, хвостовик Ø60, VXP4
  • 60.60VXP4NLPГоловка приводная радиальная сверлильно-фрезерная EWS 60.60VXP4NLP, хвостовик Ø60, VXP4
  • 60.60VXP4NLPIKDГоловка приводная радиальная сверлильно-фрезерная EWS 60.60VXP4NLPIKD, хвостовик Ø60, VXP4

Документы по позиции

Для этой позиции документы пока не привязаны.
