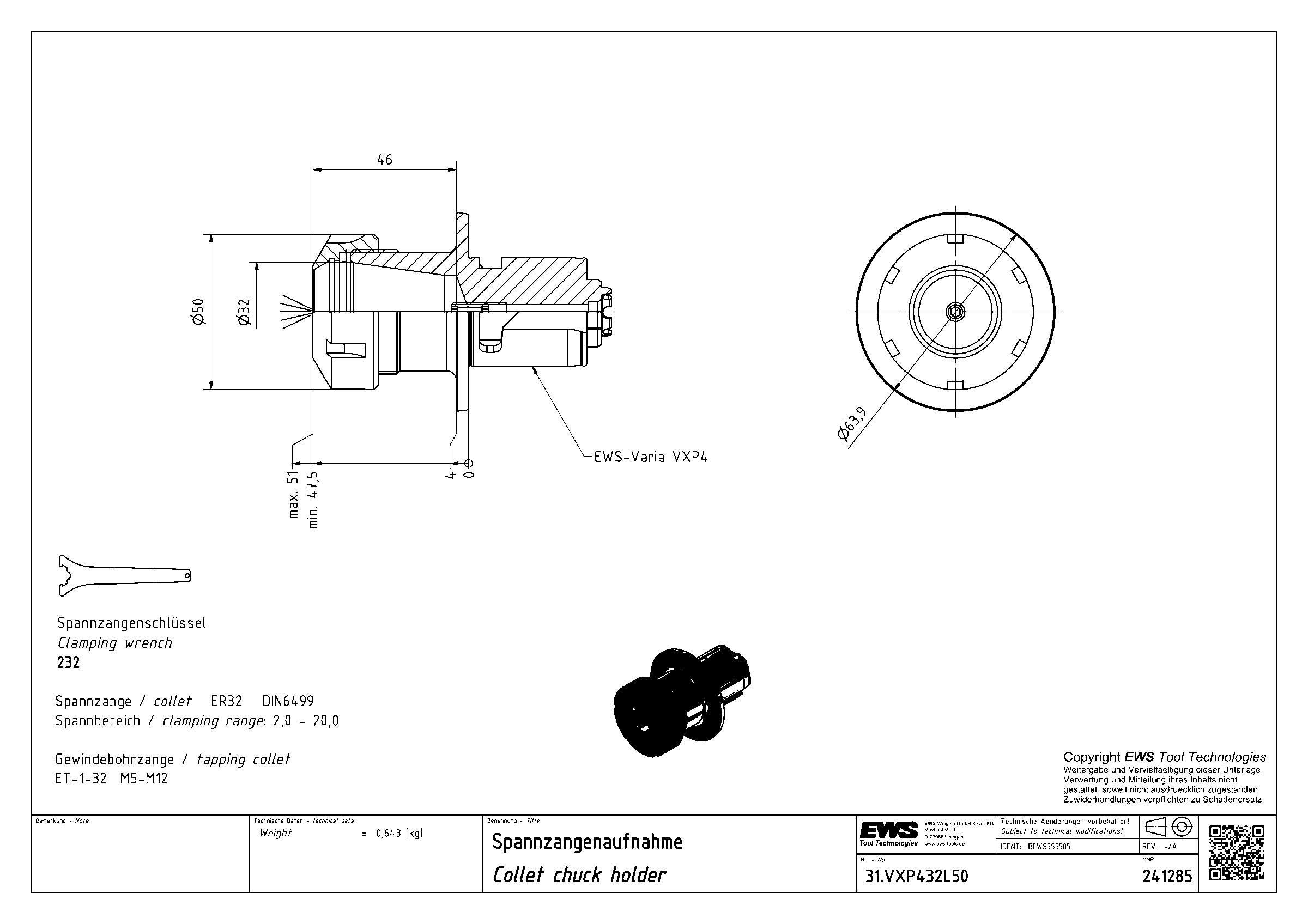

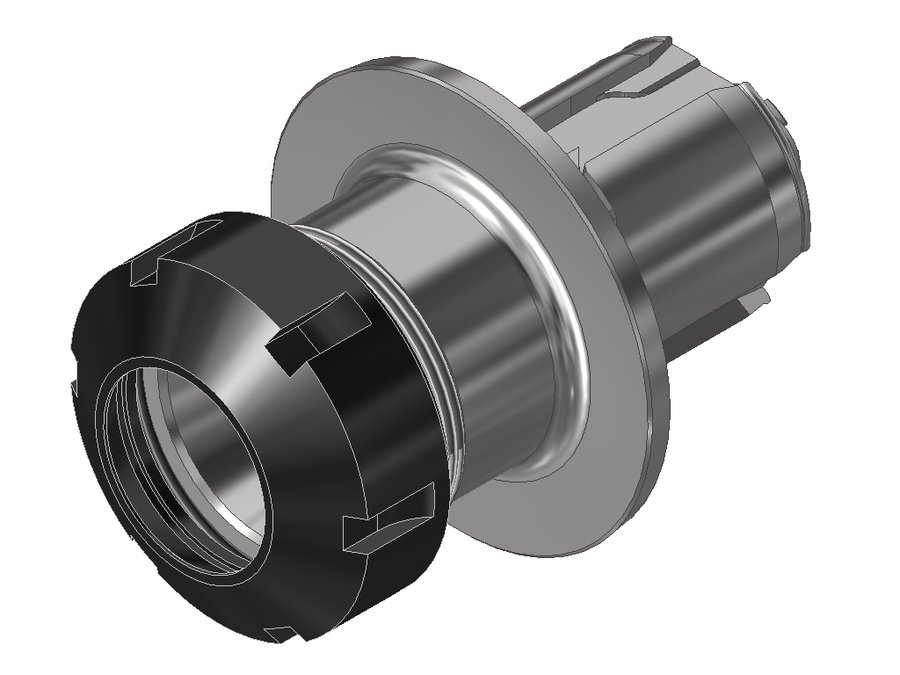

Державка цанговая EWS 31.VXP432L50, система EWS Varia VXP4, под цанги ER32 (Ø3–20 мм), код 320 470E
| Угол выхода | 0° |
|---|---|
| Код интерфейса станка | EWC00400495 |
| Код интерфейса инструмента | SZD03200295 |
| Размер цанги | ER32 |
| Диаметр буртика | 63,9 мм |
| Диаметр хвостовика | 35 мм |
| Исполнение | нейтральное |
| Присоединение к станку | EWS Varia VXT4 |
| Присоединение инструмента | цанга ER32 |
| Функциональная длина | 50 мм |
| Вылет LPR | 50 мм |
| Масса | 0,643 кг |
| Общая длина | 95,85 мм |
| Заказной номер EWS | 241285 |
| Система EWS Varia | EWS Varia VXP4 |
Где найти у производителя
Сайт EWS · ews-tools.de/en-DE
- Откройте ews-tools.de и введите артикул 31.VXP432L50 в строку поиска. У EWS артикул стоит в заголовке карточки; прежнее обозначение изделия указано в её описании.
Описание
EWS.Varia VXP — быстросменная система для приводного инструмента при высоких нагрузках
VXP — версия EWS.Varia для сложных операций на высоких оборотах и при высоком крутящем моменте, разработанная на основе системы VX. Габаритные размеры и общая длина такие же, как у VX; управление и последовательность смены не изменились.
- Смена инструмента менее чем за 20 секунд, управление одной рукой
- Запатентованный Double-Cone Flex: второй, упругий конус увеличивает опорную базу, повышает жёсткость и демпфирование
- Передача крутящего момента через полигональное соединение, как у VX
- Зажимной механизм рассчитан на повышенное усилие зажима
- Внутренний подвод СОЖ до 100 бар
- Защита от неправильной установки
- Защита от холостого зажима: оберегает зажимной узел при срабатывании без адаптера
- Переобучение не требуется: тот же ключ, тот же момент затяжки, та же последовательность смены
- Адаптеры VX остаются совместимыми
Адаптер EWS.Varia с патроном цанговым ER32 DIN 6499
- Диапазон зажима Ø3–20 мм
- Для цанги 320 470E
- Смена инструмента за 20 секунд
- При зажиме адаптеров в шпинделе Varia соблюдать момент затяжки
Другие типоразмеры серии
Державки цанговые EWS, система EWS Varia — 42 позиции серии, EWS.
Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Инструмент статический.
| Артикул | Диаметр хвостовика, мм | Присоединение к станку | Присоединение инструмента | Функциональная длина, мм | Вылет LPR, мм | Общая длина, мм | В список |
|---|---|---|---|---|---|---|---|
| 31.VXP316L25 | 28 | EWS Varia VXP4 | цанга ER16 | 25 | 25 | 64,85 | |
| 31.VXP316L50MM | 28 | EWS Varia VXP4 | цанга ER16 | 50 | 50 | 89,85 | |
| 31.VXP320IML17 | 28 | EWS Varia VXP4 | цанга ER20 | 17 | 17 | 56,85 | |
| 31.VXP325L30 | 28 | EWS Varia VXP4 | цанга ER25 | 30 | 30 | 69,85 | |
| 31.VXP332L49 | 28 | EWS Varia VXP4 | цанга ER32 | 49 | 49 | 88,85 | |
| 31.VXP332L63 | 28 | EWS Varia VXP4 | цанга ER32 | 63 | 63 | 102,85 | |
| 31.VXP416L30 | 35 | EWS Varia VXT4 | цанга ER16 | 30 | 30 | 75,85 | |
| 31.VXP416L50 | 35 | EWS Varia VXT4 | цанга ER16 | 50 | 50 | 95,85 | |
| 31.VXP425IML16 | 35 | EWS Varia VXT4 | цанга ER25 | 16 | 16 | 61,85 | |
| 31.VXP425L28 | 35 | EWS Varia VXT4 | цанга ER25 | 28 | 28 | 73,85 | |
| 31.VXP432L30 | 35 | EWS Varia VXT4 | цанга ER32 | 30 | 30 | 75,85 | |
| 31.VXP432L50 | 35 | EWS Varia VXT4 | цанга ER32 | 50 | 50 | 95,85 | Текущая |
Совместимость
Связанные позиции по данным производителя — 37 позиций. Подбор по совместимости не заменяет проверку по чертежу.
Подходящие позиции
Производитель перечисляет их как подходящие к 31.VXP432L50.
Цанги18
- 320 470E-Ø 3Цанга ER32 EWS 320 470E-Ø 3, Ø3 мм
- 320 470E-Ø 4Цанга ER32 EWS 320 470E-Ø 4, Ø4 мм
- 320 470E-Ø 5Цанга ER32 EWS 320 470E-Ø 5, Ø5 мм
- 320 470E-Ø 6Цанга ER32 EWS 320 470E-Ø 6, Ø6 мм
- 320 470E-Ø 7Цанга ER32 EWS 320 470E-Ø 7, Ø7 мм
- 320 470E-Ø 8Цанга ER32 EWS 320 470E-Ø 8, Ø8 мм
- 320 470E-Ø 9Цанга ER32 EWS 320 470E-Ø 9, Ø9 мм
- 320 470E-Ø10Цанга ER32 EWS 320 470E-Ø10, Ø10 мм
- 320 470E-Ø11Цанга ER32 EWS 320 470E-Ø11, Ø11 мм
- 320 470E-Ø12Цанга ER32 EWS 320 470E-Ø12, Ø12 мм
- 320 470E-Ø13Цанга ER32 EWS 320 470E-Ø13, Ø13 мм
- 320 470E-Ø14Цанга ER32 EWS 320 470E-Ø14, Ø14 мм
- 320 470E-Ø15Цанга ER32 EWS 320 470E-Ø15, Ø15 мм
- 320 470E-Ø16Цанга ER32 EWS 320 470E-Ø16, Ø16 мм
- 320 470E-Ø17Цанга ER32 EWS 320 470E-Ø17, Ø17 мм
- 320 470E-Ø18Цанга ER32 EWS 320 470E-Ø18, Ø18 мм
- 320 470E-Ø19Цанга ER32 EWS 320 470E-Ø19, Ø19 мм
- 320 470E-Ø20Цанга ER32 EWS 320 470E-Ø20, Ø20 мм
Принадлежности и оснастка для настройки инструмента5
- EWS.Varia Clean (EWS 228119)Набор для очистки EWS.Varia Clean VX4, с двумя защитными крышками
- MB-VX4Устройство для предварительной настройки инструмента EWS MB-VX4, система EWS Varia VX4
- MW-VXT4Приспособление монтажное EWS MW-VXT4
- TC-100 VX4-17Стойка настольная EWS TC-100 VX4-17 с лотком Varia VX4/V4
- UMB100Приспособление монтажное EWS UMB100
Запчасти к инструменту1
- PT.VX4Крышка защитная EWS PT.VX4, система EWS Varia VX4
Ключи и отвёртки1
- 232 (EWS 106733)Ключ для зажимной гайки EWS 232
Подходит к позициям
У этих позиций 31.VXP432L50 указан производителем как подходящий.
Инструмент приводной12
- 40.60VXP4KRNLPГоловка приводная осевая сверлильно-фрезерная EWS 40.60VXP4KRNLP, хвостовик Ø60, VXP4
- 40.60VXP4KRNLPIKDГоловка приводная осевая сверлильно-фрезерная EWS 40.60VXP4KRNLPIKD, хвостовик Ø60, VXP4
- 40.60VXP4NLPГоловка приводная осевая сверлильно-фрезерная EWS 40.60VXP4NLP, хвостовик Ø60, VXP4
- 40.60VXP4NLPIKDГоловка приводная осевая сверлильно-фрезерная EWS 40.60VXP4NLPIKD, хвостовик Ø60, VXP4
- 60.60VXP4DKRNLPГоловка приводная радиальная сверлильно-фрезерная EWS 60.60VXP4DKRNLP, хвостовик Ø60, VXP4
- 60.60VXP4DKRNLPIKDГоловка приводная радиальная сверлильно-фрезерная EWS 60.60VXP4DKRNLPIKD, хвостовик Ø60, VXP4
- 60.60VXP4DNLPГоловка приводная радиальная сверлильно-фрезерная EWS 60.60VXP4DNLP, хвостовик Ø60, VXP4
- 60.60VXP4DNLPIKDГоловка приводная радиальная сверлильно-фрезерная EWS 60.60VXP4DNLPIKD, хвостовик Ø60, VXP4
- 60.60VXP4KRNLPГоловка приводная радиальная сверлильно-фрезерная EWS 60.60VXP4KRNLP, хвостовик Ø60, система EWS Varia VXP4
- 60.60VXP4KRNLPIKDГоловка приводная радиальная сверлильно-фрезерная EWS 60.60VXP4KRNLPIKD, хвостовик Ø60, VXP4
- 60.60VXP4NLPГоловка приводная радиальная сверлильно-фрезерная EWS 60.60VXP4NLP, хвостовик Ø60, VXP4
- 60.60VXP4NLPIKDГоловка приводная радиальная сверлильно-фрезерная EWS 60.60VXP4NLPIKD, хвостовик Ø60, VXP4
