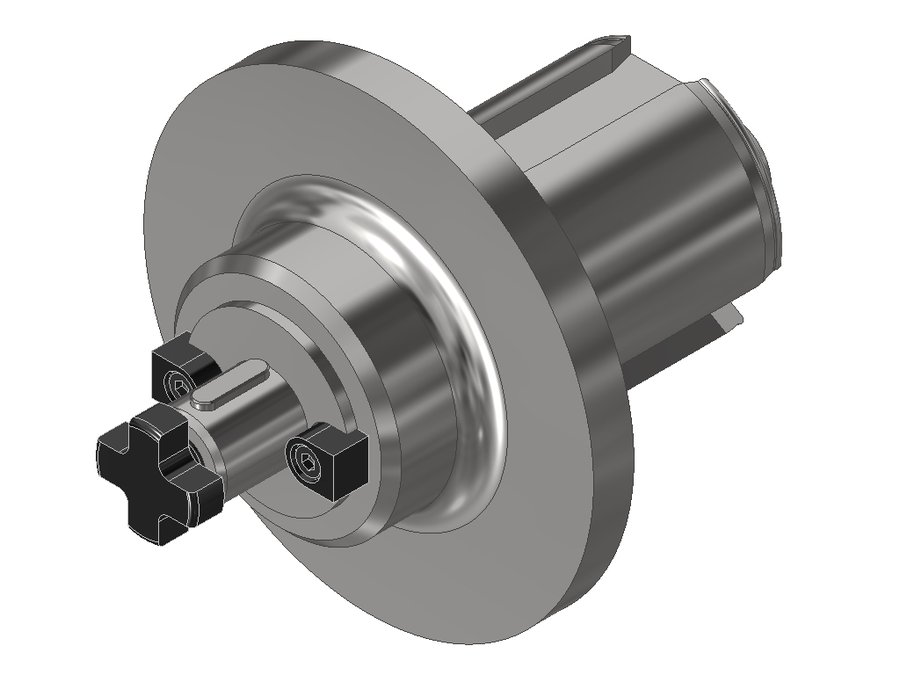

Оправка фрезерная EWS 42.V516L28, система EWS Varia V5, оправка Ø16
| Угол выхода | 0° |
|---|---|
| Код интерфейса станка | EWC00500195 |
| Код интерфейса инструмента | FDA01600300 |
| Диаметр хвостовика | 45 мм |
| Исполнение | нейтральное |
| Присоединение к станку | EWS Varia V5 |
| Присоединение инструмента | оправка для насадных фрез Ø16, DIN 138 (продольный и поперечный паз) |
| Масса | 1,231 кг |
| Заказной номер EWS | S02603 |
| Система EWS Varia | EWS Varia V5 |
Где найти у производителя
Сайт EWS · ews-tools.de/en-DE
- Откройте ews-tools.de и введите артикул 42.V516L28 в строку поиска. У EWS артикул стоит в заголовке карточки; прежнее обозначение изделия указано в её описании.
Описание
Адаптер EWS.Varia с интерфейсом оправки для насадных фрез
Для установки фрезерных головок и фрез с поперечным пазом по DIN 1880.
- Винт для затяжки фрезы входит в комплект поставки
- При зажиме адаптеров в шпинделе Varia соблюдать момент затяжки
Другие типоразмеры серии
Оправки фрезерные EWS, система EWS Varia — 11 позиций серии, EWS.
| Артикул | Диаметр хвостовика, мм | Присоединение к станку | Присоединение инструмента | Функциональная длина, мм | Вылет LPR, мм | Общая длина, мм | В список |
|---|---|---|---|---|---|---|---|
| 42.V516L08 | 45 | EWS Varia V5 | оправка для насадных фрез Ø16, DIN 138 (продольный и поперечный паз) | — | — | — | |
| 42.V516L28 | 45 | EWS Varia V5 | оправка для насадных фрез Ø16, DIN 138 (продольный и поперечный паз) | — | — | — | Текущая |
| 42.V522L32 | 45 | EWS Varia V5 | оправка для насадных фрез Ø22, DIN 138 (продольный и поперечный паз) | — | — | — | |
| 42.V527L12 | 45 | EWS Varia V5 | оправка для насадных фрез Ø27, DIN 138 (продольный и поперечный паз) | 8 | 27 | 84 | |
| 42.VX316L08 | 28 | EWS Varia VX3 | оправка для насадных фрез Ø16, DIN 138 (продольный и поперечный паз) | 8 | 25 | 61,5 | |
| 42.VX319.05L08 | 28 | EWS Varia VX3 | оправка для насадных фрез Ø0,75", DIN 138 (продольный и поперечный паз) | 8 | 25 | 61,5 | |
| 42.VX322L08 | 28 | EWS Varia VX3 | оправка для насадных фрез Ø22, DIN 138 (продольный и поперечный паз) | 8 | 27 | 63,5 | |
| 42.VX327L08 | 28 | EWS Varia VX3 | оправка для насадных фрез Ø27, DIN 138 (продольный и поперечный паз) | 8 | 29 | 65,5 | |
| 42.VX419.05L08 | 35 | EWS Varia VX4 | оправка для насадных фрез Ø0,75", DIN 138 (продольный и поперечный паз) | 8 | 25 | 67,5 | |
| 42.VX422L08 | 35 | EWS Varia VX4 | оправка для насадных фрез Ø22, DIN 138 (продольный и поперечный паз) | 8 | 27 | 69,5 | |
| 42.VX427L08 | 35 | EWS Varia VX4 | оправка для насадных фрез Ø27, DIN 138 (продольный и поперечный паз) | 8 | 29 | 71,5 |
