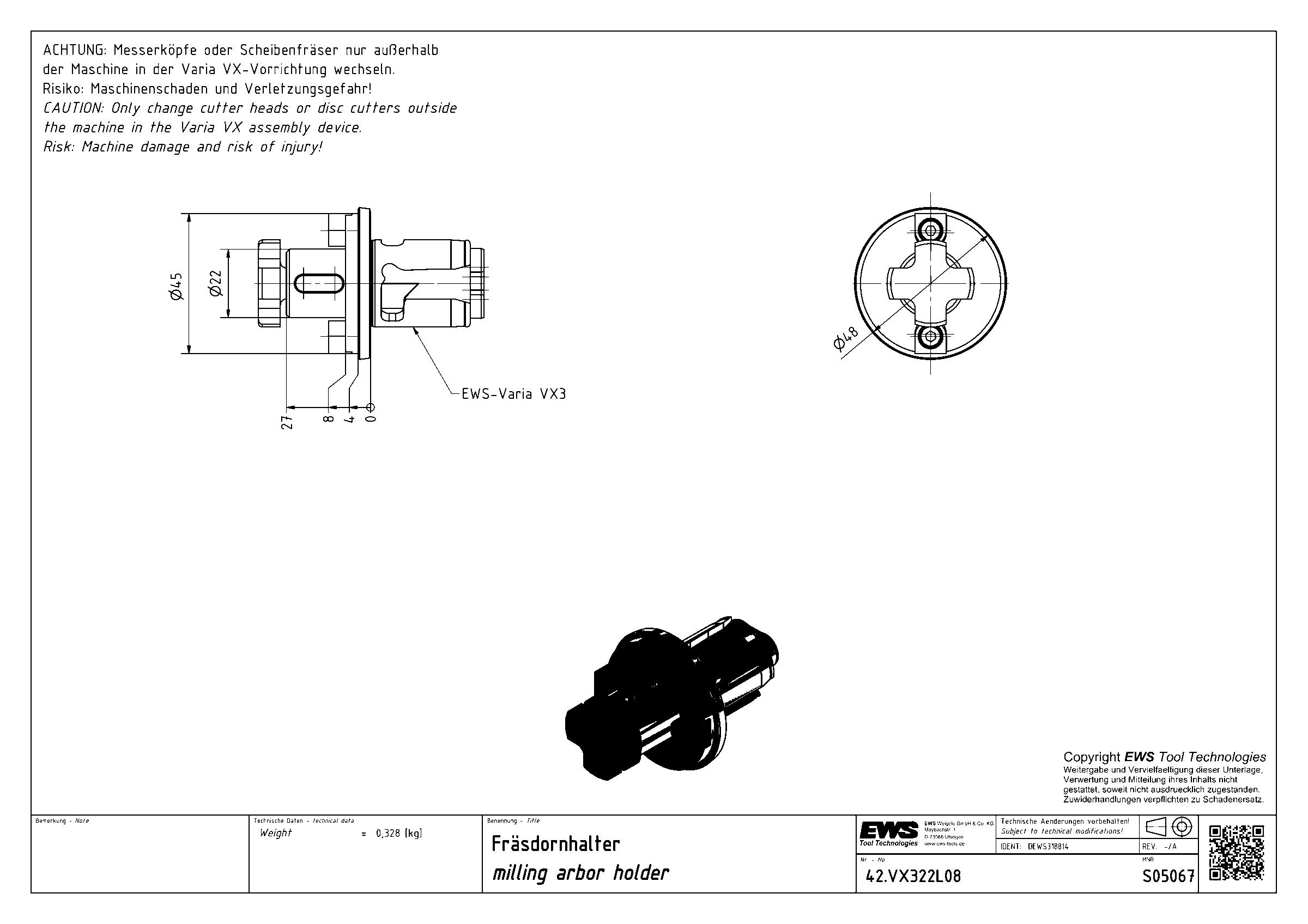

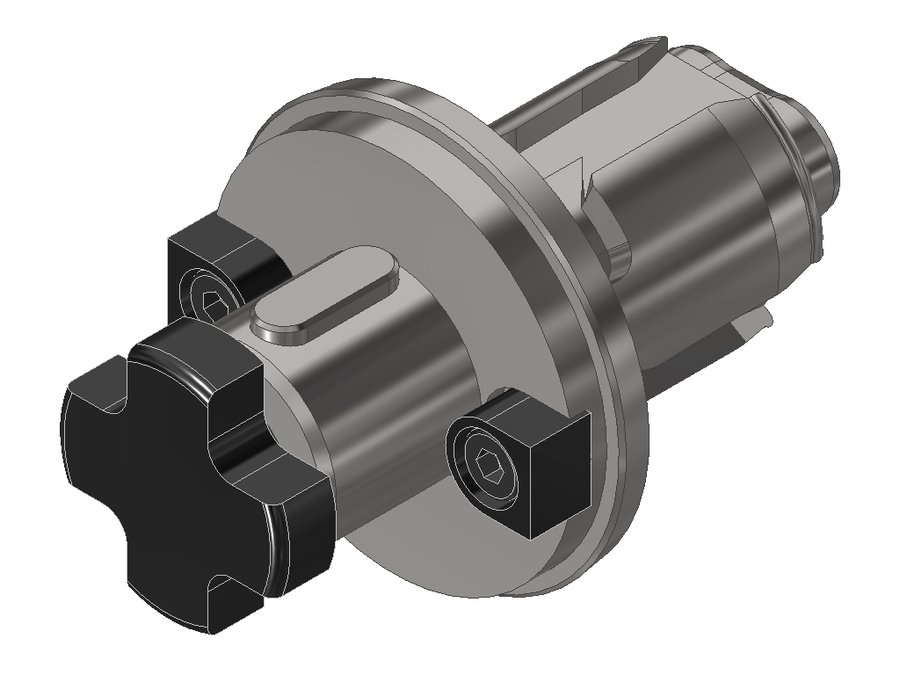

Оправка фрезерная EWS 42.VX322L08, система EWS Varia VX3, оправка Ø22
EWS · Оправки фрезерные EWS, система EWS Varia · арт. 42.VX322L08

Оправка фрезерная EWS 42.VX322L08, система EWS Varia VX3, оправка Ø22

Угол выхода0°
Диаметр корпуса45 мм
Код интерфейса станкаEWC00300295
Код интерфейса инструментаFDA02200300
Диаметр буртика48,86 мм
Диаметр хвостовика28 мм
Исполнениенейтральное
Присоединение к станкуEWS Varia VX3
Присоединение инструментаоправка для насадных фрез Ø22, DIN 138 (продольный и поперечный паз)
Функциональная длина8 мм
Вылет LPR27 мм
Масса0,328 кг
Общая длина63,5 мм
Заказной номер EWSS05067
Система EWS VariaEWS Varia VX3

Где найти у производителя

Сайт EWS · ews-tools.de/en-DE

  • Откройте ews-tools.de и введите артикул 42.VX322L08 в строку поиска. У EWS артикул стоит в заголовке карточки; прежнее обозначение изделия указано в её описании.

Описание

Адаптер EWS.Varia с интерфейсом оправки для насадных фрез

Для установки фрезерных головок и фрез с поперечным пазом по DIN 1880.

  • Винт для затяжки фрезы входит в комплект поставки
  • При зажиме адаптеров в шпинделе Varia соблюдать момент затяжки

Материалы

3D-модель (STEP)STEP, на сервере производителя EWS; файл крупныйОткрыть →

Другие типоразмеры серии

Оправки фрезерные EWS, система EWS Varia — 11 позиций серии, EWS.

АртикулДиаметр хвостовика, ммПрисоединение к станкуПрисоединение инструментаФункциональная длина, ммВылет LPR, ммОбщая длина, ммВ список
42.V516L0845EWS Varia V5оправка для насадных фрез Ø16, DIN 138 (продольный и поперечный паз)———
42.V516L2845EWS Varia V5оправка для насадных фрез Ø16, DIN 138 (продольный и поперечный паз)———
42.V522L3245EWS Varia V5оправка для насадных фрез Ø22, DIN 138 (продольный и поперечный паз)———
42.V527L1245EWS Varia V5оправка для насадных фрез Ø27, DIN 138 (продольный и поперечный паз)82784
42.VX316L0828EWS Varia VX3оправка для насадных фрез Ø16, DIN 138 (продольный и поперечный паз)82561,5
42.VX319.05L0828EWS Varia VX3оправка для насадных фрез Ø0,75", DIN 138 (продольный и поперечный паз)82561,5
42.VX322L0828EWS Varia VX3оправка для насадных фрез Ø22, DIN 138 (продольный и поперечный паз)82763,5Текущая
42.VX327L0828EWS Varia VX3оправка для насадных фрез Ø27, DIN 138 (продольный и поперечный паз)82965,5
42.VX419.05L0835EWS Varia VX4оправка для насадных фрез Ø0,75", DIN 138 (продольный и поперечный паз)82567,5
42.VX422L0835EWS Varia VX4оправка для насадных фрез Ø22, DIN 138 (продольный и поперечный паз)82769,5
42.VX427L0835EWS Varia VX4оправка для насадных фрез Ø27, DIN 138 (продольный и поперечный паз)82971,5

Совместимость

Связанные позиции по данным производителя — 573 позиции. Подбор по совместимости не заменяет проверку по чертежу.

Отфильтровать подходящие в подборе →

Подходящие позиции

Производитель перечисляет их как подходящие к 42.VX322L08.

Принадлежности и оснастка для настройки инструмента5

  • EWS.Varia Clean (EWS 228118)Набор для очистки EWS.Varia Clean VX3, с двумя защитными крышками
  • MB-VX3Устройство для предварительной настройки инструмента EWS MB-VX3, система EWS Varia VX3
  • MW-VXT3Приспособление монтажное EWS MW-VXT3
  • TC-100 VX3-20Стойка настольная EWS TC-100 VX3-20 с лотком Varia VX3/V3
  • UMB100Приспособление монтажное EWS UMB100

Запчасти к инструменту1

  • PT.VX3Крышка защитная EWS PT.VX3, система EWS Varia VX3

Подходит к позициям

У этих позиций 42.VX322L08 указан производителем как подходящий.

Инструмент приводной509

  • 40.25VX3G200Головка приводная осевая сверлильно-фрезерная EWS 40.25VX3G200, хвостовик Ø25, система EWS Varia VX3
  • 40.25VX3G200IKCГоловка приводная осевая сверлильно-фрезерная EWS 40.25VX3G200IKC, хвостовик Ø25, система EWS Varia VX3
  • 40.25VX3TD#01Головка приводная осевая сверлильно-фрезерная EWS 40.25VX3TD#01, хвостовик Ø25, система EWS Varia VX3
  • 40.25VX35480Головка приводная осевая сверлильно-фрезерная EWS 40.25VX35480, хвостовик Ø25, система EWS Varia VX3
  • 40.25VX35480IKГоловка приводная осевая сверлильно-фрезерная EWS 40.25VX35480IK, хвостовик Ø25, система EWS Varia VX3
  • 40.25VX35480IKCГоловка приводная осевая сверлильно-фрезерная EWS 40.25VX35480IKC, хвостовик Ø25, система EWS Varia VX3
  • 40.25VX35480IKCHSD12Головка приводная осевая сверлильно-фрезерная EWS 40.25VX35480IKCHSD12, хвостовик Ø25, система EWS Varia VX3
  • 40.30VX3CTXГоловка приводная осевая сверлильно-фрезерная EWS 40.30VX3CTX, хвостовик Ø30, система EWS Varia VX3
  • 40.30VX3CTX-PL#01Головка приводная осевая сверлильно-фрезерная EWS 40.30VX3CTX-PL#01, хвостовик Ø30, система EWS Varia VX3
  • 40.30VX3CTXIKГоловка приводная осевая сверлильно-фрезерная EWS 40.30VX3CTXIK, хвостовик Ø30, система EWS Varia VX3
  • 40.30VX3CTXIKCГоловка приводная осевая сверлильно-фрезерная EWS 40.30VX3CTXIKC, хвостовик Ø30, система EWS Varia VX3
  • 40.30VX3CTXIKC-PLГоловка приводная осевая сверлильно-фрезерная EWS 40.30VX3CTXIKC-PL, хвостовик Ø30, система EWS Varia VX3
  • 40.30VX3CTXIKD-PLГоловка приводная осевая сверлильно-фрезерная EWS 40.30VX3CTXIKD-PL, хвостовик Ø30, система EWS Varia VX3
  • 40.30VX3CTXRL-CC4Головка приводная осевая сверлильно-фрезерная EWS 40.30VX3CTXRL-CC4, хвостовик Ø30, система EWS Varia VX3
  • 40.30VX3CTXRLIKC-CC4Головка приводная осевая сверлильно-фрезерная EWS 40.30VX3CTXRLIKC-CC4, хвостовик Ø30, система EWS Varia VX3
  • 40.30VX3CTXRLIKCHSD12-CC4Головка приводная осевая сверлильно-фрезерная EWS 40.30VX3CTXRLIKCHSD12-CC4, хвостовик Ø30, система EWS Varia VX3
  • 40.30VX3CTXX75Головка приводная осевая сверлильно-фрезерная EWS 40.30VX3CTXX75, хвостовик Ø30, система EWS Varia VX3
  • 40.30VX3G300Головка приводная осевая сверлильно-фрезерная EWS 40.30VX3G300, хвостовик Ø30, система EWS Varia VX3
  • 40.30VX3G300IKГоловка приводная осевая сверлильно-фрезерная EWS 40.30VX3G300IK, хвостовик Ø30, система EWS Varia VX3
  • 40.30VX3G300IKCГоловка приводная осевая сверлильно-фрезерная EWS 40.30VX3G300IKC, хвостовик Ø30, система EWS Varia VX3
  • 40.30VX3KR5482#01Головка приводная осевая сверлильно-фрезерная EWS 40.30VX3KR5482#01, хвостовик Ø30, система EWS Varia VX3
  • 40.30VX3KRCTX#01Головка приводная осевая сверлильно-фрезерная EWS 40.30VX3KRCTX#01, хвостовик Ø30, система EWS Varia VX3
  • 40.30VX3KRCTXIKCГоловка приводная осевая сверлильно-фрезерная EWS 40.30VX3KRCTXIKC, хвостовик Ø30, система EWS Varia VX3
  • 40.30VX3KRMFS#01Головка приводная осевая сверлильно-фрезерная EWS 40.30VX3KRMFS#01, хвостовик Ø30, система EWS Varia VX3
  • 40.30VX3LB10#01Головка приводная осевая сверлильно-фрезерная EWS 40.30VX3LB10#01, хвостовик Ø30, система EWS Varia VX3
  • 40.30VX3LB10IKCГоловка приводная осевая сверлильно-фрезерная EWS 40.30VX3LB10IKC, хвостовик Ø30, система EWS Varia VX3
  • 40.30VX3LT10IKCГоловка приводная осевая сверлильно-фрезерная EWS 40.30VX3LT10IKC, хвостовик Ø30, система EWS Varia VX3
  • 40.30VX3TC600IKCГоловка приводная осевая сверлильно-фрезерная EWS 40.30VX3TC600IKC, хвостовик Ø30, система EWS Varia VX3
  • 40.30VX3TNC65Головка приводная осевая сверлильно-фрезерная EWS 40.30VX3TNC65, хвостовик Ø30, система EWS Varia VX3
  • 40.30VX3TNC65IKГоловка приводная осевая сверлильно-фрезерная EWS 40.30VX3TNC65IK, хвостовик Ø30, система EWS Varia VX3
  • 40.30VX3TOEM#01Головка приводная осевая сверлильно-фрезерная EWS 40.30VX3TOEM#01, хвостовик Ø30, система EWS Varia VX3
  • 40.30VX3TOEMIKCГоловка приводная осевая сверлильно-фрезерная EWS 40.30VX3TOEMIKC, хвостовик Ø30, система EWS Varia VX3
  • 40.30VX3ZT1000Головка приводная осевая сверлильно-фрезерная EWS 40.30VX3ZT1000, хвостовик Ø30, система EWS Varia VX3
  • 40.30VX3ZT1000IKГоловка приводная осевая сверлильно-фрезерная EWS 40.30VX3ZT1000IK, хвостовик Ø30, система EWS Varia VX3
  • 40.30VX31809#01Головка приводная осевая сверлильно-фрезерная EWS 40.30VX31809#01, хвостовик Ø30, система EWS Varia VX3
  • 40.30VX31809IKCГоловка приводная осевая сверлильно-фрезерная EWS 40.30VX31809IKC, хвостовик Ø30, система EWS Varia VX3
  • 40.30VX31809RLIKC-CC4Головка приводная осевая сверлильно-фрезерная EWS 40.30VX31809RLIKC-CC4, хвостовик Ø30, система EWS Varia VX3
  • 40.30VX35482#01Головка приводная осевая сверлильно-фрезерная EWS 40.30VX35482#01, хвостовик Ø30, система EWS Varia VX3
  • 40.30VX35482IKCГоловка приводная осевая сверлильно-фрезерная EWS 40.30VX35482IKC, хвостовик Ø30, система EWS Varia VX3
  • 40.32VX3SL200BMTГоловка приводная осевая сверлильно-фрезерная EWS 40.32VX3SL200BMT, муфтовый хвостовик Ø32, система EWS Varia VX3

Показаны первые 40 из 509. Остальные — в разделе Инструмент приводной.

Инструмент статический58

  • 17.25VXT3DE332Державка комбинированная с внутренним и наружным подводом СОЖ EWS 17.25VXT3DE332, хвостовик Ø25, система EWS Varia VXT3
  • 17.25VXT3DG200RLWДержавка комбинированная с внутренним и наружным подводом СОЖ EWS 17.25VXT3DG200RLW, хвостовик Ø25, система EWS Varia VXT3
  • 17.25VXT3DMFTДержавка комбинированная с внутренним и наружным подводом СОЖ EWS 17.25VXT3DMFT, хвостовик Ø25, система EWS Varia VXT3
  • 17.25VXT3DMFTTFДержавка комбинированная с внутренним и наружным подводом СОЖ EWS 17.25VXT3DMFTTF, хвостовик Ø25, система EWS Varia VXT3
  • 17.25VXT3MFTДержавка комбинированная с внутренним и наружным подводом СОЖ EWS 17.25VXT3MFT, хвостовик Ø25, система EWS Varia VXT3
  • 17.30VXT3DCTXДержавка комбинированная с внутренним и наружным подводом СОЖ EWS 17.30VXT3DCTX, хвостовик Ø30, система EWS Varia VXT3
  • 17.30VXT3DCTXTFДержавка комбинированная с внутренним и наружным подводом СОЖ EWS 17.30VXT3DCTXTF, хвостовик Ø30, система EWS Varia VXT3
  • 17.30VXT3DG300RLVДержавка комбинированная с внутренним и наружным подводом СОЖ EWS 17.30VXT3DG300RLV, хвостовик Ø30, система EWS Varia VXT3
  • 17.30VXT3DG300RLWДержавка комбинированная с внутренним и наружным подводом СОЖ EWS 17.30VXT3DG300RLW, хвостовик Ø30, система EWS Varia VXT3
  • 17.30VXT3DTNC65Державка комбинированная с внутренним и наружным подводом СОЖ EWS 17.30VXT3DTNC65, хвостовик Ø30, EWS-Varia VXT3
  • 17.30VXT3DTNX65Державка комбинированная с внутренним и наружным подводом СОЖ EWS 17.30VXT3DTNX65, хвостовик Ø30, система EWS Varia VXT3
  • 17.30VXT3DTOEMX85A35Державка комбинированная с внутренним и наружным подводом СОЖ EWS 17.30VXT3DTOEMX85A35, хвостовик Ø30, EWS-Varia VXT3
  • 17.30VXT3G300RLVДержавка комбинированная с внутренним и наружным подводом СОЖ EWS 17.30VXT3G300RLV, хвостовик Ø30, система EWS Varia VXT3
  • 17.30VXT3G300RLWДержавка комбинированная с внутренним и наружным подводом СОЖ EWS 17.30VXT3G300RLW, хвостовик Ø30, система EWS Varia VXT3
  • 17.30VXT3LDCTXДержавка комбинированная с внутренним и наружным подводом СОЖ EWS 17.30VXT3LDCTX, хвостовик Ø30, система EWS Varia VXT3
  • 17.30VXT3LDCTXTFДержавка комбинированная с внутренним и наружным подводом СОЖ EWS 17.30VXT3LDCTXTF, хвостовик Ø30, система EWS Varia VXT3
  • 17.30VXT3LDE365A35Державка комбинированная с внутренним и наружным подводом СОЖ EWS 17.30VXT3LDE365A35, хвостовик Ø30, система EWS Varia VXT3
  • 17.30VXT3LDTOEMX100A35Державка комбинированная с внутренним и наружным подводом СОЖ EWS 17.30VXT3LDTOEMX100A35, хвостовик Ø30, система EWS Varia VXT3
  • 17.BMTVXT3DBMT42Державка комбинированная с внутренним и наружным подводом СОЖ EWS 17.BMTVXT3DBMT42, BMT, EWS-Varia VXT3
  • 17.BMTVXT3DBMT45X85Державка комбинированная с внутренним и наружным подводом СОЖ EWS 17.BMTVXT3DBMT45X85, BMT, система EWS Varia VXT3
  • 17.BMTVXT3DBMT55X70Державка комбинированная с внутренним и наружным подводом СОЖ EWS 17.BMTVXT3DBMT55X70, BMT, система EWS Varia VXT3
  • 17.BMTVXT3DBMT55X85Державка комбинированная с внутренним и наружным подводом СОЖ EWS 17.BMTVXT3DBMT55X85, BMT, EWS-Varia VXT3
  • 17.BMTVXT3DBMT55X100Державка комбинированная с внутренним и наружным подводом СОЖ EWS 17.BMTVXT3DBMT55X100, BMT, система EWS Varia VXT3
  • 17.BMTVXT3DBNDДержавка комбинированная с внутренним и наружным подводом СОЖ EWS 17.BMTVXT3DBND, BMT, система EWS Varia VXT3
  • 17.BMTVXT3DLT2000V16Державка комбинированная с внутренним и наружным подводом СОЖ EWS 17.BMTVXT3DLT2000V16, BMT, система EWS Varia VXT3
  • 17.BMTVXT3DNZX95Державка комбинированная с внутренним и наружным подводом СОЖ EWS 17.BMTVXT3DNZX95, BMT, система EWS Varia VXT3
  • 17.BMTVXT3DTW10X70Державка комбинированная с внутренним и наружным подводом СОЖ EWS 17.BMTVXT3DTW10X70, BMT, EWS-Varia VXT3
  • 19.25VXT3Адаптер для инструмента EWS 19.25VXT3, хвостовик Ø25, система EWS Varia VXT3
  • 19.25VXT3E332RLZ0Адаптер для инструмента EWS 19.25VXT3E332RLZ0, хвостовик Ø25, система EWS Varia VXT3
  • 19.25VXT3G200RLVZ0Адаптер для инструмента EWS 19.25VXT3G200RLVZ0, хвостовик Ø25, система EWS Varia VXT3
  • 19.25VXT3G200RLWZ0Адаптер для инструмента EWS 19.25VXT3G200RLWZ0, хвостовик Ø25, система EWS Varia VXT3
  • 19.25VXT3MFTRLTFLZ0Адаптер для инструмента EWS 19.25VXT3MFTRLTFLZ0, хвостовик Ø25, система EWS Varia VXT3
  • 19.25VXT3MFTRLZ0Адаптер для инструмента EWS 19.25VXT3MFTRLZ0, хвостовик Ø25, система EWS Varia VXT3
  • 19.30VX3LTC600RLZ0Адаптер для инструмента EWS 19.30VX3LTC600RLZ0, хвостовик Ø30, система EWS Varia VX3
  • 19.30VXT3Адаптер для инструмента EWS 19.30VXT3, хвостовик Ø30, система EWS Varia VXT3
  • 19.30VXT3CTXRLZ0Адаптер для инструмента EWS 19.30VXT3CTXRLZ0, хвостовик Ø30, EWS-Varia VXT3
  • 19.30VXT3G300RLWZ0Адаптер для инструмента EWS 19.30VXT3G300RLWZ0, хвостовик Ø30, система EWS Varia VXT3
  • 19.30VXT3LCTXRLFEZ0Адаптер для инструмента EWS 19.30VXT3LCTXRLFEZ0, хвостовик Ø30, система EWS Varia VXT3
  • 19.30VXT3LCTXRLTFLZ0Адаптер для инструмента EWS 19.30VXT3LCTXRLTFLZ0, хвостовик Ø30, система EWS Varia VXT3
  • 19.30VXT3LCTXRLTFRZ0Адаптер для инструмента EWS 19.30VXT3LCTXRLTFRZ0, хвостовик Ø30, система EWS Varia VXT3

Показаны первые 40 из 58. Остальные — в разделе Инструмент статический.

Документы по позиции

Для этой позиции документы пока не привязаны.

Нужна консультация по позиции — материал детали, аналог или срок поставки?

Задать вопрос по позиции
