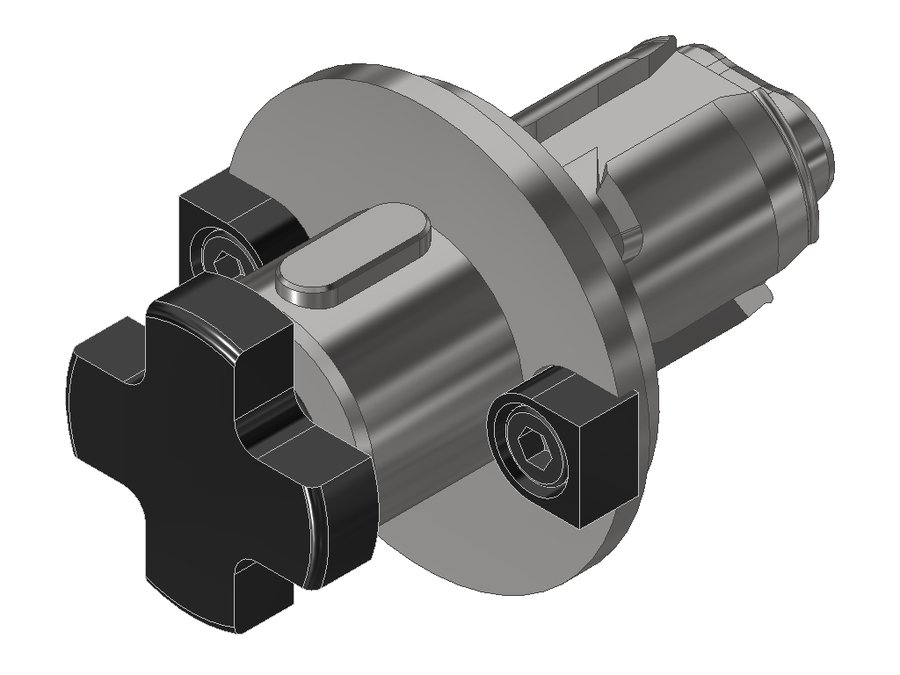

Оправка фрезерная EWS 42.VX327L08, EWS - Varia VX3 - адаптер, оправка Ø27
EWS · Оправки фрезерные EWS системы EWS Varia · арт. 42.VX327L08

Оправка фрезерная EWS 42.VX327L08, EWS - Varia VX3 - адаптер, оправка Ø27

Угол выхода0°
Диаметр корпуса54 мм
Код интерфейса станкаEWC00300295
Код интерфейса инструментаFDA02700300
Диаметр буртика49 мм
Диаметр хвостовика28 мм
Исполнениенейтральное
Присоединение к станкуEWS Varia VX3
Присоединение инструментаCutting arbour Ø27 DIN138 (longitudinal and cross groove)
Функциональная длина8 мм
Вылет LPR29 мм
Масса0,398 кг
Общая длина65,5 мм
Заказной номер EWSS05068
Система EWS VariaEWS Varia VX3

Другие типоразмеры серии

Оправки фрезерные EWS системы EWS Varia — 11 позиций серии, EWS.

АртикулДиаметр хвостовика, ммПрисоединение к станкуПрисоединение инструментаФункциональная длина, ммВылет LPR, ммОбщая длина, ммВ список
42.V516L0845EWS Varia V5Cutting arbour Ø16 DIN138 (longitudinal and cross groove)———
42.V516L2845EWS Varia V5Cutting arbour Ø16 DIN138 (longitudinal and cross groove)———
42.V522L3245EWS Varia V5Cutting arbour Ø22 DIN138 (longitudinal and cross groove)———
42.V527L1245EWS Varia V5Cutting arbour Ø27 DIN138 (longitudinal and cross groove)82784
42.VX316L0828EWS Varia VX3Cutting arbour Ø16 DIN138 (longitudinal and cross groove)82561,5
42.VX319.05L0828EWS Varia VX3Fräserdorn Ø0,75" (longitudinal and cross groove)82561,5
42.VX322L0828EWS Varia VX3Cutting arbour Ø22 DIN138 (longitudinal and cross groove)82763,5
42.VX327L0828EWS Varia VX3Cutting arbour Ø27 DIN138 (longitudinal and cross groove)82965,5Текущая
42.VX419.05L0835EWS Varia VX4Fräserdorn Ø0,75" (longitudinal and cross groove)82567,5
42.VX422L0835EWS Varia VX4Cutting arbour Ø22 DIN138 (longitudinal and cross groove)82769,5
42.VX427L0835EWS Varia VX4Cutting arbour Ø27 DIN138 (longitudinal and cross groove)82971,5

Совместимость

Связанные позиции по данным производителя — 6 позиций. Подбор по совместимости не заменяет проверку по чертежу.

Подходящие позиции

Производитель перечисляет их как подходящие к 42.VX327L08.

Принадлежности и оснастка для настройки инструмента5

  • EWS.Varia Clean (EWS 228118)Набор для очистки EWS Varia EWS EWS.Varia Clean, Заказной номер EWS 228118
  • MB-VX3Устройство предварительной настройки EWS MB-VX3, EWS - Varia VX3 - адаптер
  • MW-VXT3Приспособление монтажное EWS MW-VXT3, MW-VXT3
  • TC-100 VX3-20 table stand with Varia VX3/V3 trayСтойка настольная EWS TC-100 VX3-20 с лотком Varia VX3/V3
  • UMB100Приспособление монтажное EWS UMB100, UMB100

Запчасти к инструменту1

  • PT.VX3Крышка защитная EWS PT.VX3, EWS - Varia VX3 - адаптер

Документы по позиции

Для этой позиции документы пока не привязаны.
