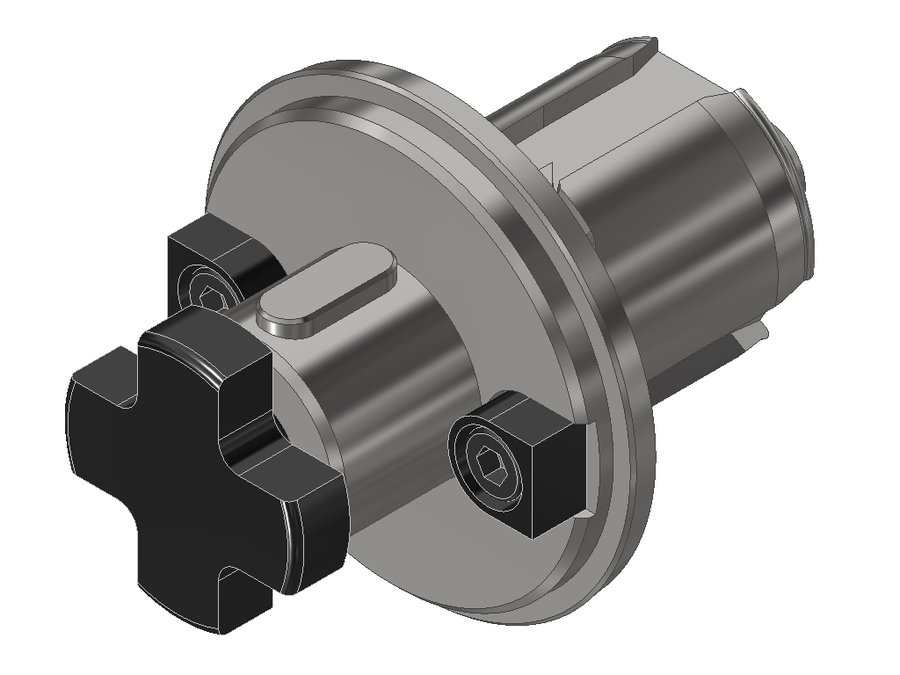

Оправка фрезерная EWS 42.VX427L08, EWS - Varia VX4 - адаптер, оправка Ø27
EWS · Оправки фрезерные EWS системы EWS Varia · арт. 42.VX427L08

Оправка фрезерная EWS 42.VX427L08, EWS - Varia VX4 - адаптер, оправка Ø27

Угол выхода0°
Диаметр корпуса58 мм
Код интерфейса станкаEWC00400295
Код интерфейса инструментаFDA02700300
Диаметр буртика63,9 мм
Диаметр хвостовика35 мм
Исполнениенейтральное
Присоединение к станкуEWS Varia VX4
Присоединение инструментаCutting arbour Ø27 DIN138 (longitudinal and cross groove)
Функциональная длина8 мм
Вылет LPR29 мм
Масса0,577 кг
Общая длина71,5 мм
Заказной номер EWSS05267
Система EWS VariaEWS Varia VX4

Другие типоразмеры серии

Оправки фрезерные EWS системы EWS Varia — 11 позиций серии, EWS.

АртикулДиаметр хвостовика, ммПрисоединение к станкуПрисоединение инструментаФункциональная длина, ммВылет LPR, ммОбщая длина, ммВ список
42.V516L0845EWS Varia V5Cutting arbour Ø16 DIN138 (longitudinal and cross groove)———
42.V516L2845EWS Varia V5Cutting arbour Ø16 DIN138 (longitudinal and cross groove)———
42.V522L3245EWS Varia V5Cutting arbour Ø22 DIN138 (longitudinal and cross groove)———
42.V527L1245EWS Varia V5Cutting arbour Ø27 DIN138 (longitudinal and cross groove)82784
42.VX316L0828EWS Varia VX3Cutting arbour Ø16 DIN138 (longitudinal and cross groove)82561,5
42.VX319.05L0828EWS Varia VX3Fräserdorn Ø0,75" (longitudinal and cross groove)82561,5
42.VX322L0828EWS Varia VX3Cutting arbour Ø22 DIN138 (longitudinal and cross groove)82763,5
42.VX327L0828EWS Varia VX3Cutting arbour Ø27 DIN138 (longitudinal and cross groove)82965,5
42.VX419.05L0835EWS Varia VX4Fräserdorn Ø0,75" (longitudinal and cross groove)82567,5
42.VX422L0835EWS Varia VX4Cutting arbour Ø22 DIN138 (longitudinal and cross groove)82769,5
42.VX427L0835EWS Varia VX4Cutting arbour Ø27 DIN138 (longitudinal and cross groove)82971,5Текущая

Совместимость

Связанные позиции по данным производителя — 6 позиций. Подбор по совместимости не заменяет проверку по чертежу.

Подходящие позиции

Производитель перечисляет их как подходящие к 42.VX427L08.

Принадлежности и оснастка для настройки инструмента5

  • EWS.Varia Clean (EWS 228119)Набор для очистки EWS Varia EWS EWS.Varia Clean, Заказной номер EWS 228119
  • MB-VX4Устройство предварительной настройки EWS MB-VX4, EWS - Varia VX4 - адаптер
  • MW-VXT4Приспособление монтажное EWS MW-VXT4, MW-VXT4
  • TC-100 VX4-17Стойка настольная EWS TC-100 VX4-17, с лотком Varia VX4/V4
  • UMB100Приспособление монтажное EWS UMB100, UMB100

Запчасти к инструменту1

  • PT.VX4Крышка защитная EWS PT.VX4, EWS - Varia VX4 - адаптер

Документы по позиции

Для этой позиции документы пока не привязаны.
