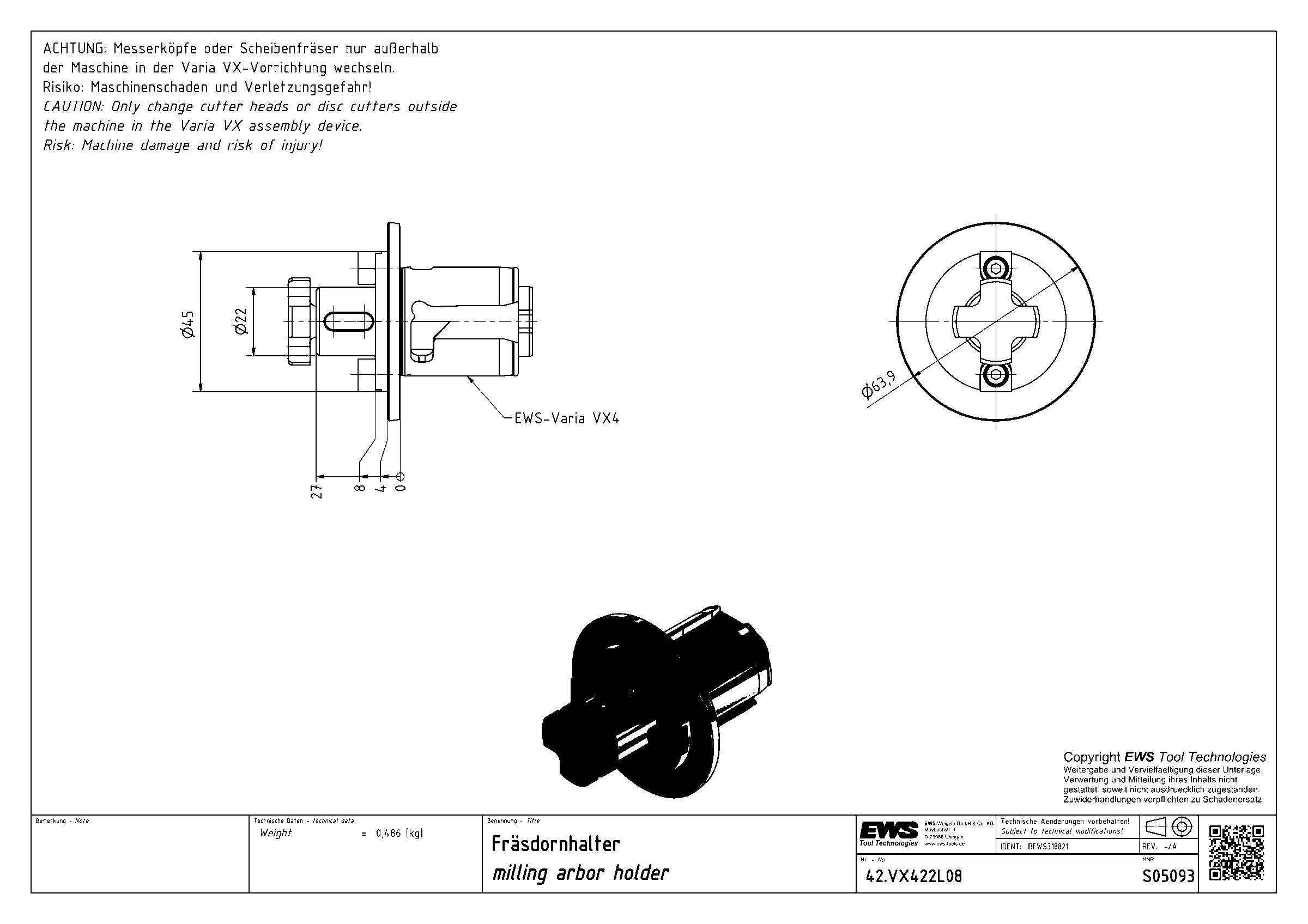

EWS · Оправки фрезерные EWS системы EWS Varia · арт. 42.VX422L08

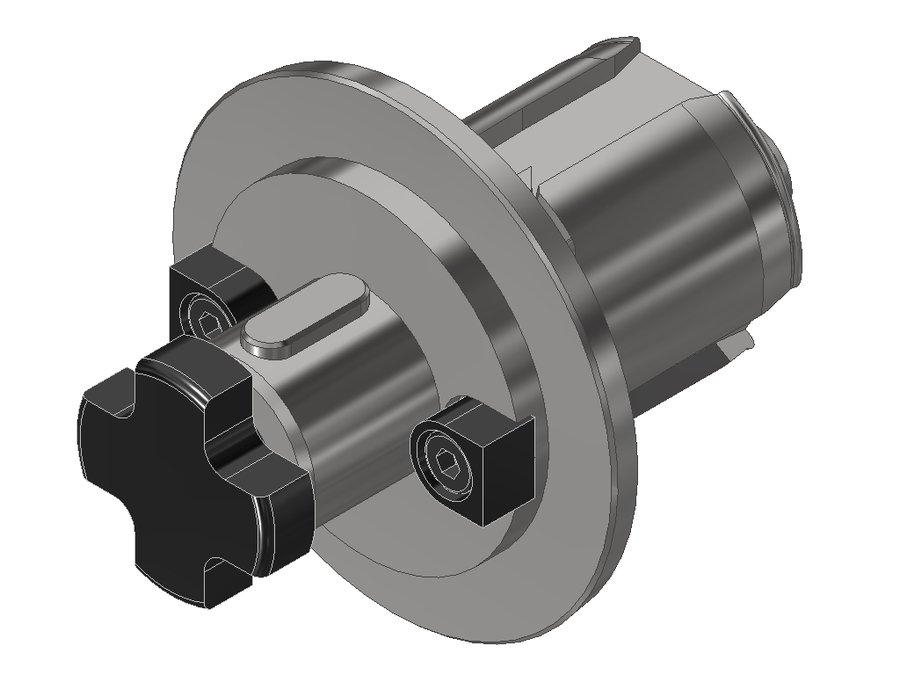

Оправка фрезерная EWS 42.VX422L08, EWS - Varia VX4 - адаптер, оправка Ø22
| Угол выхода | 0° |
|---|---|
| Диаметр корпуса | 45 мм |
| Код интерфейса станка | EWC00400295 |
| Код интерфейса инструмента | FDA02200300 |
| Диаметр буртика | 63,9 мм |
| Диаметр хвостовика | 35 мм |
| Исполнение | нейтральное |
| Присоединение к станку | EWS Varia VX4 |
| Присоединение инструмента | Cutting arbour Ø22 DIN138 (longitudinal and cross groove) |
| Функциональная длина | 8 мм |
| Вылет LPR | 27 мм |
| Масса | 0,486 кг |
| Общая длина | 69,5 мм |
| Заказной номер EWS | S05093 |
| Система EWS Varia | EWS Varia VX4 |
Другие типоразмеры серии
Оправки фрезерные EWS системы EWS Varia — 11 позиций серии, EWS.
| Артикул | Диаметр хвостовика, мм | Присоединение к станку | Присоединение инструмента | Функциональная длина, мм | Вылет LPR, мм | Общая длина, мм | В список |
|---|---|---|---|---|---|---|---|
| 42.V516L08 | 45 | EWS Varia V5 | Cutting arbour Ø16 DIN138 (longitudinal and cross groove) | — | — | — | |
| 42.V516L28 | 45 | EWS Varia V5 | Cutting arbour Ø16 DIN138 (longitudinal and cross groove) | — | — | — | |
| 42.V522L32 | 45 | EWS Varia V5 | Cutting arbour Ø22 DIN138 (longitudinal and cross groove) | — | — | — | |
| 42.V527L12 | 45 | EWS Varia V5 | Cutting arbour Ø27 DIN138 (longitudinal and cross groove) | 8 | 27 | 84 | |
| 42.VX316L08 | 28 | EWS Varia VX3 | Cutting arbour Ø16 DIN138 (longitudinal and cross groove) | 8 | 25 | 61,5 | |
| 42.VX319.05L08 | 28 | EWS Varia VX3 | Fräserdorn Ø0,75" (longitudinal and cross groove) | 8 | 25 | 61,5 | |
| 42.VX322L08 | 28 | EWS Varia VX3 | Cutting arbour Ø22 DIN138 (longitudinal and cross groove) | 8 | 27 | 63,5 | |
| 42.VX327L08 | 28 | EWS Varia VX3 | Cutting arbour Ø27 DIN138 (longitudinal and cross groove) | 8 | 29 | 65,5 | |
| 42.VX419.05L08 | 35 | EWS Varia VX4 | Fräserdorn Ø0,75" (longitudinal and cross groove) | 8 | 25 | 67,5 | |
| 42.VX422L08 | 35 | EWS Varia VX4 | Cutting arbour Ø22 DIN138 (longitudinal and cross groove) | 8 | 27 | 69,5 | Текущая |
| 42.VX427L08 | 35 | EWS Varia VX4 | Cutting arbour Ø27 DIN138 (longitudinal and cross groove) | 8 | 29 | 71,5 |
Совместимость
Связанные позиции по данным производителя — 6 позиций. Подбор по совместимости не заменяет проверку по чертежу.
Подходящие позиции
Производитель перечисляет их как подходящие к 42.VX422L08.
Принадлежности и оснастка для настройки инструмента5
- EWS.Varia Clean (EWS 228119)Набор для очистки EWS Varia EWS EWS.Varia Clean, Заказной номер EWS 228119
- MB-VX4Устройство предварительной настройки EWS MB-VX4, EWS - Varia VX4 - адаптер
- MW-VXT4Приспособление монтажное EWS MW-VXT4, MW-VXT4
- TC-100 VX4-17Стойка настольная EWS TC-100 VX4-17, с лотком Varia VX4/V4
- UMB100Приспособление монтажное EWS UMB100, UMB100
Запчасти к инструменту1
- PT.VX4Крышка защитная EWS PT.VX4, EWS - Varia VX4 - адаптер
