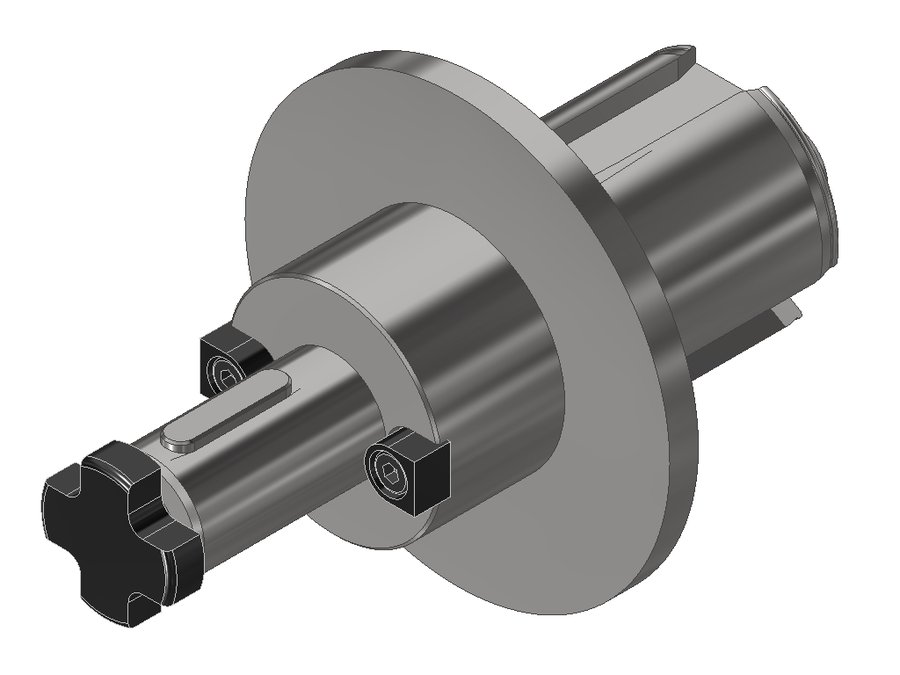

Оправка фрезерная EWS 42.V522L32, система EWS Varia V5, оправка Ø22
EWS · Оправки фрезерные EWS, система EWS Varia · арт. 42.V522L32

Оправка фрезерная EWS 42.V522L32, система EWS Varia V5, оправка Ø22

Угол выхода0°
Код интерфейса станкаEWC00500195
Код интерфейса инструментаFDA02200300
Диаметр хвостовика45 мм
Исполнениенейтральное
Присоединение к станкуEWS Varia V5
Присоединение инструментаоправка для насадных фрез Ø22, DIN 138 (продольный и поперечный паз)
Масса1,312 кг
Заказной номер EWSS02715
Система EWS VariaEWS Varia V5

Где найти у производителя

Сайт EWS · ews-tools.de/en-DE

  • Откройте ews-tools.de и введите артикул 42.V522L32 в строку поиска. У EWS артикул стоит в заголовке карточки; прежнее обозначение изделия указано в её описании.

Описание

Адаптер EWS.Varia с интерфейсом оправки для насадных фрез

Для установки фрезерных головок и фрез с поперечным пазом по DIN 1880.

  • Винт для затяжки фрезы входит в комплект поставки
  • При зажиме адаптеров в шпинделе Varia соблюдать момент затяжки

Материалы

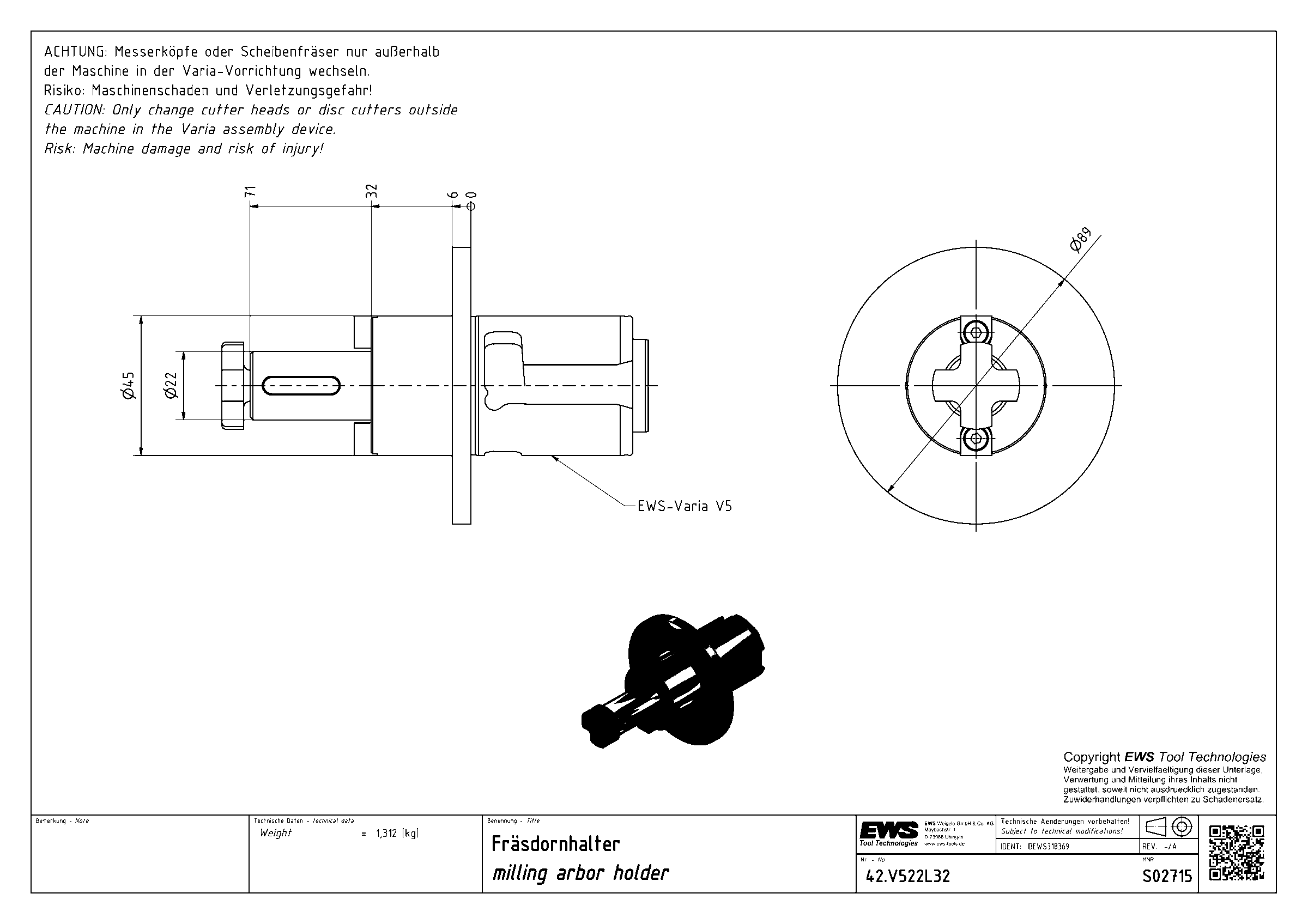

3D-модель (STEP)STEP, на сервере производителя EWS; файл крупныйОткрыть →

Другие типоразмеры серии

Оправки фрезерные EWS, система EWS Varia — 11 позиций серии, EWS.

АртикулДиаметр хвостовика, ммПрисоединение к станкуПрисоединение инструментаФункциональная длина, ммВылет LPR, ммОбщая длина, ммВ список
42.V516L0845EWS Varia V5оправка для насадных фрез Ø16, DIN 138 (продольный и поперечный паз)———
42.V516L2845EWS Varia V5оправка для насадных фрез Ø16, DIN 138 (продольный и поперечный паз)———
42.V522L3245EWS Varia V5оправка для насадных фрез Ø22, DIN 138 (продольный и поперечный паз)———Текущая
42.V527L1245EWS Varia V5оправка для насадных фрез Ø27, DIN 138 (продольный и поперечный паз)82784
42.VX316L0828EWS Varia VX3оправка для насадных фрез Ø16, DIN 138 (продольный и поперечный паз)82561,5
42.VX319.05L0828EWS Varia VX3оправка для насадных фрез Ø0,75", DIN 138 (продольный и поперечный паз)82561,5
42.VX322L0828EWS Varia VX3оправка для насадных фрез Ø22, DIN 138 (продольный и поперечный паз)82763,5
42.VX327L0828EWS Varia VX3оправка для насадных фрез Ø27, DIN 138 (продольный и поперечный паз)82965,5
42.VX419.05L0835EWS Varia VX4оправка для насадных фрез Ø0,75", DIN 138 (продольный и поперечный паз)82567,5
42.VX422L0835EWS Varia VX4оправка для насадных фрез Ø22, DIN 138 (продольный и поперечный паз)82769,5
42.VX427L0835EWS Varia VX4оправка для насадных фрез Ø27, DIN 138 (продольный и поперечный паз)82971,5
