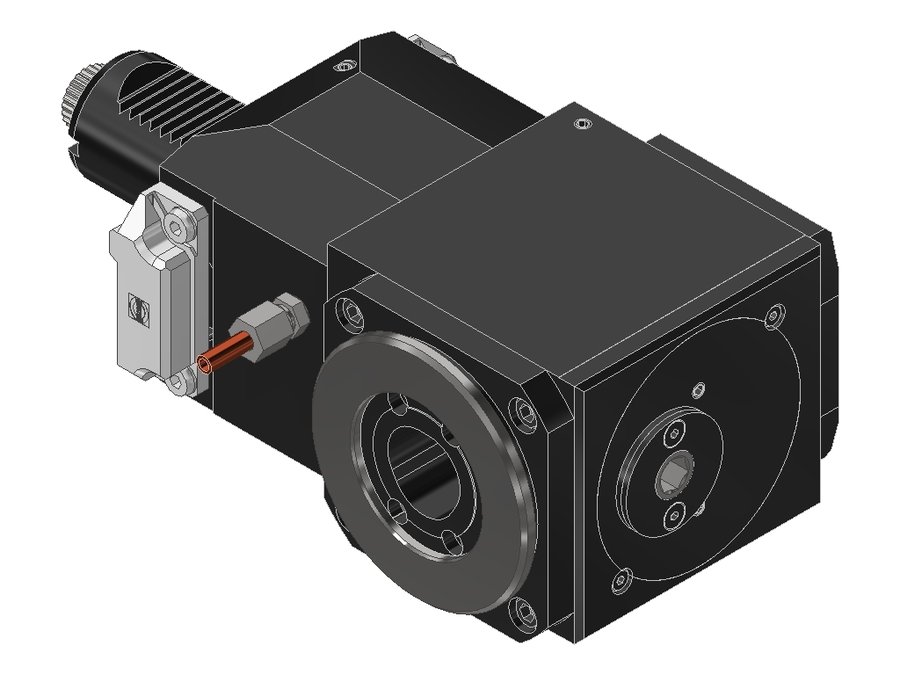

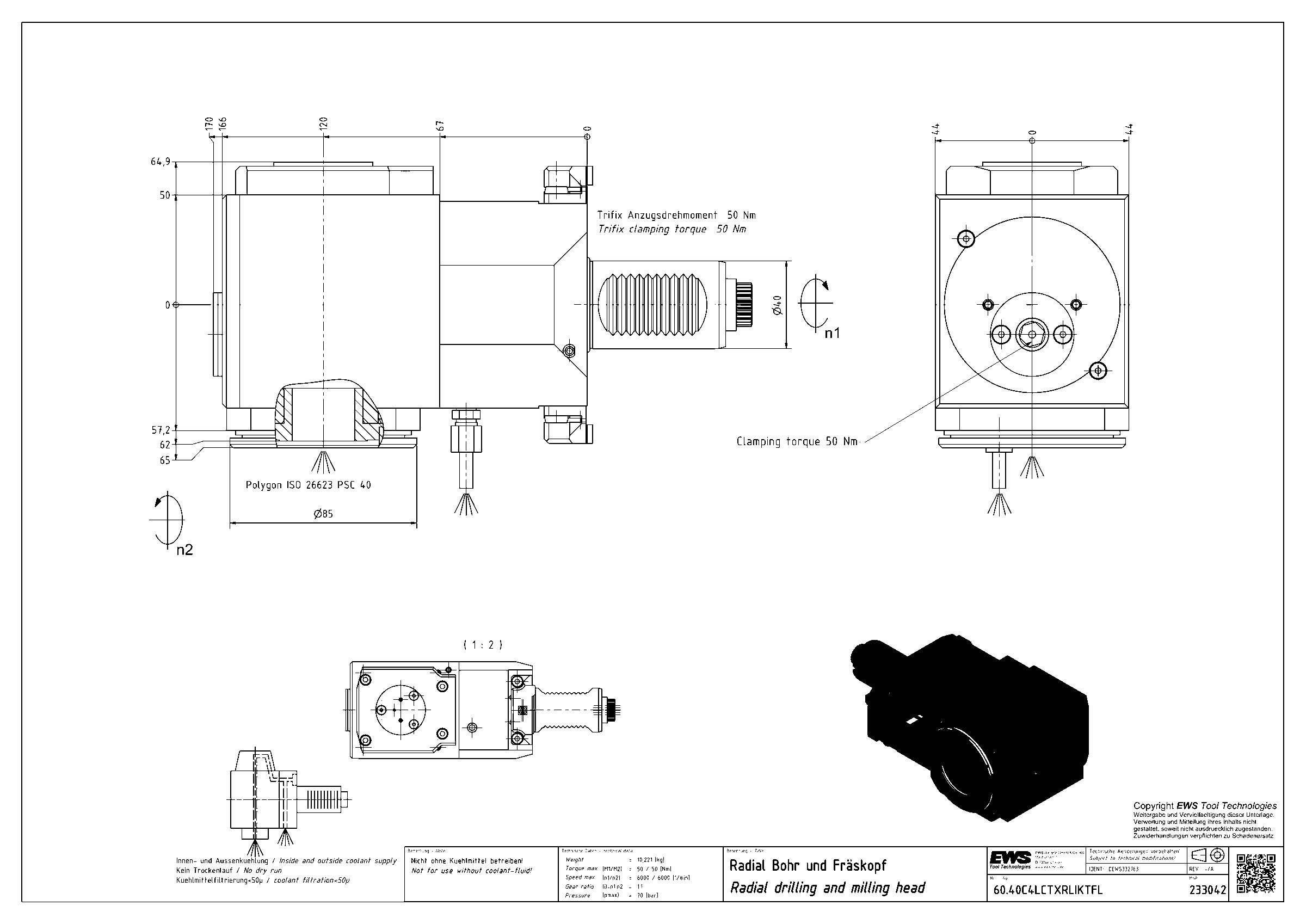

Головка приводная радиальная сверлильно-фрезерная EWS 60.40C4LCTXRLIKTFL, хвостовик Ø40, полигональный хвостовик ISO 26623 (PSC 40)
EWS · Головки приводные радиальные сверлильно-фрезерные EWS, присоединение к станку VDI · арт. 60.40C4LCTXRLIKTFL

Головка приводная радиальная сверлильно-фрезерная EWS 60.40C4LCTXRLIKTFL, хвостовик Ø40, полигональный хвостовик ISO 26623 (PSC 40)

Система фиксации в гнездеTrifix
Код интерфейса станкаZYV04000115
Код интерфейса инструментаCCS04000195
Подвод СОЖвнутренний и наружный
Макс. давление СОЖ70 бар
ПриводDIN 5480
Диаметр хвостовика40 мм
Исполнениелевое
Присоединение к станкуVDI40
Присоединение инструментаPSC 40
Функциональная длина120 мм
Вылет LPR166 мм
Масса10,221 кг
Высота88 мм
Общая длина241 мм
Ширина127,5 мм
Заказной номер EWS233042
Радиальная высота44 мм
Радиальная ширина65,5 мм
Передаточное отношение1:1
Макс. частота вращения6000 об/мин
Макс. крутящий момент50 Н·м
Функциональная ширина62 мм
