EWS · Головки приводные радиальные сверлильно-фрезерные EWS для VDI · арт. 60.40C4LT15RLIK

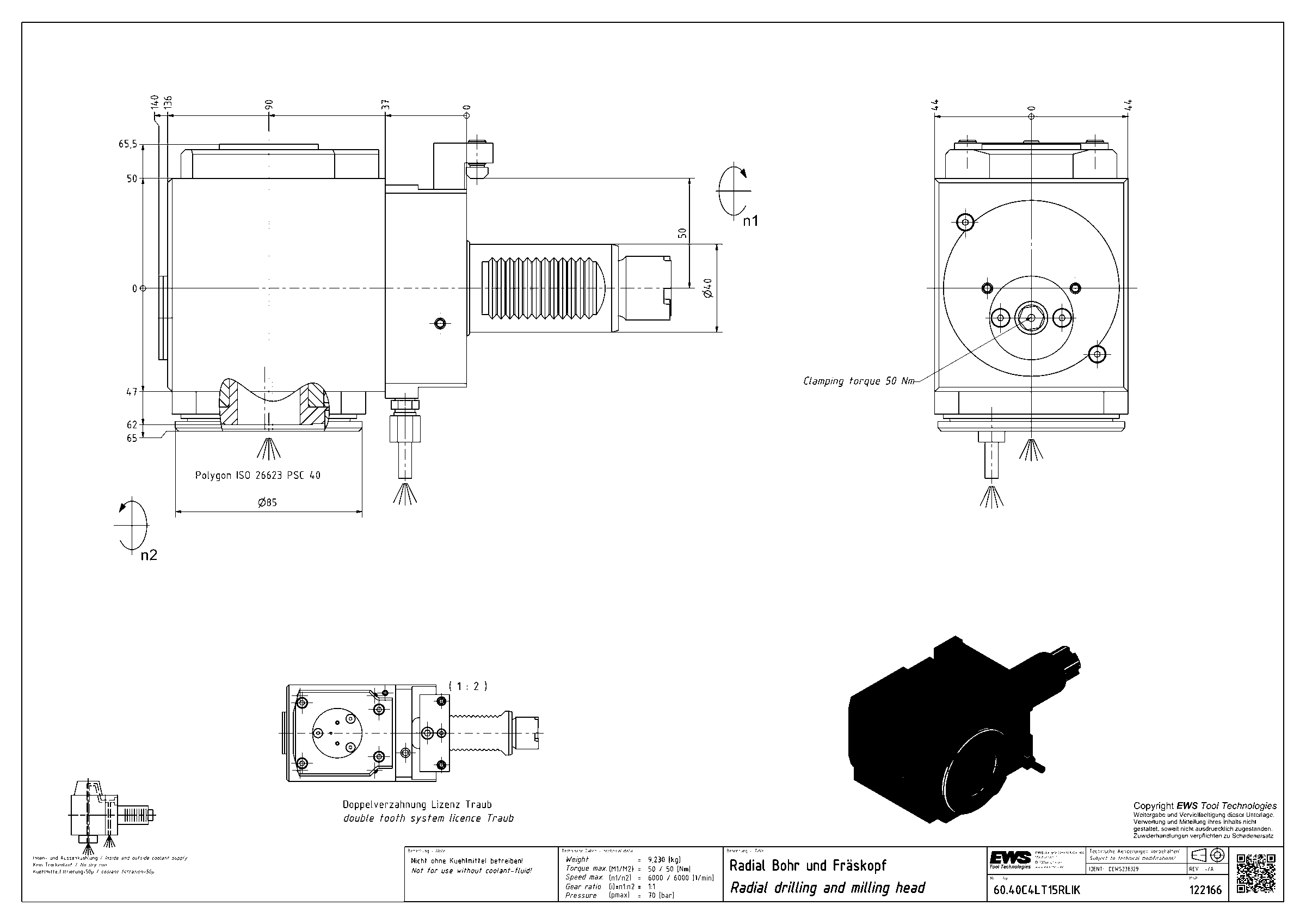

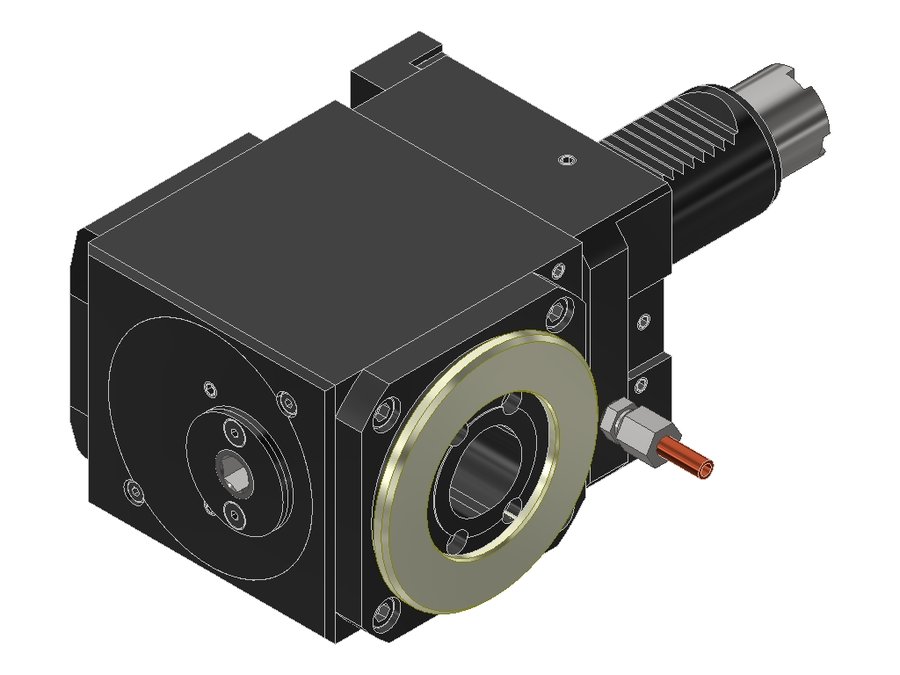

Головка приводная радиальная сверлильно-фрезерная EWS 60.40C4LT15RLIK, хвостовик Ø40, полигональный хвостовик ISO 26623 (PSC 40)

Система фиксации в гнезде	упорная планка (регулируемая)
Код интерфейса станка	ZYV04000115
Код интерфейса инструмента	CCS04000195
Подвод СОЖ	внутренний и наружный
Макс. давление СОЖ	70 бар
Привод	кулачковая муфта
Диаметр хвостовика	40 мм
Исполнение	правое
Присоединение к станку	VDI40
Присоединение инструмента	PSC 40
Функциональная длина	90 мм
Вылет LPR	136 мм
Масса	9,23 кг
Высота	88 мм
Общая длина	229 мм
Ширина	127,5 мм
Заказной номер EWS	122166
Радиальная высота	44 мм
Радиальная ширина	65,5 мм
Передаточное отношение	1:1
Макс. частота вращения	6000 об/мин
Макс. крутящий момент	50 Н·м
Функциональная ширина	62 мм

Другие типоразмеры серии

Головки приводные радиальные сверлильно-фрезерные EWS для VDI — 694 позиции серии, EWS.

Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Инструмент приводной.

Артикул	Диаметр хвостовика, мм	Присоединение к станку	Присоединение инструмента	Функциональная длина, мм	Вылет LPR, мм	Общая длина, мм	В список
60.40C4CTXRIKTF	40	VDI40	PSC 40	100	146	221
60.40C4CTXRL	40	VDI40	PSC 40	100	146	221
60.40C4CTXRLIK	40	VDI40	PSC 40	100	146	221
60.40C4LCTXLIKTF	40	VDI40	PSC 40	120	166	241
60.40C4LCTXRLIK	40	VDI40	PSC 40	120	166	241
60.40C4LCTXRLIKTFL	40	VDI40	PSC 40	120	166	241
60.40C4LT15RLIK	40	VDI40	PSC 40	90	136	229	Текущая
60.40C4LT25R	40	VDI40	PSC 40	—	—	—
60.40C4LTOEMRLIKX120	40	VDI40	PSC 40	—	—	—
60.40C4MP620LIK	40	VDI40	PSC 40	130	176	254
60.40C4MP620R	40	VDI40	PSC 40	130	176	254
60.40C4MP620RI2	40	VDI40	PSC 40	—	—	—

Связанные позиции по данным производителя — 2 позиции. Подбор по совместимости не заменяет проверку по чертежу.

Производитель перечисляет их как подходящие к 60.40C4LT15RLIK.
