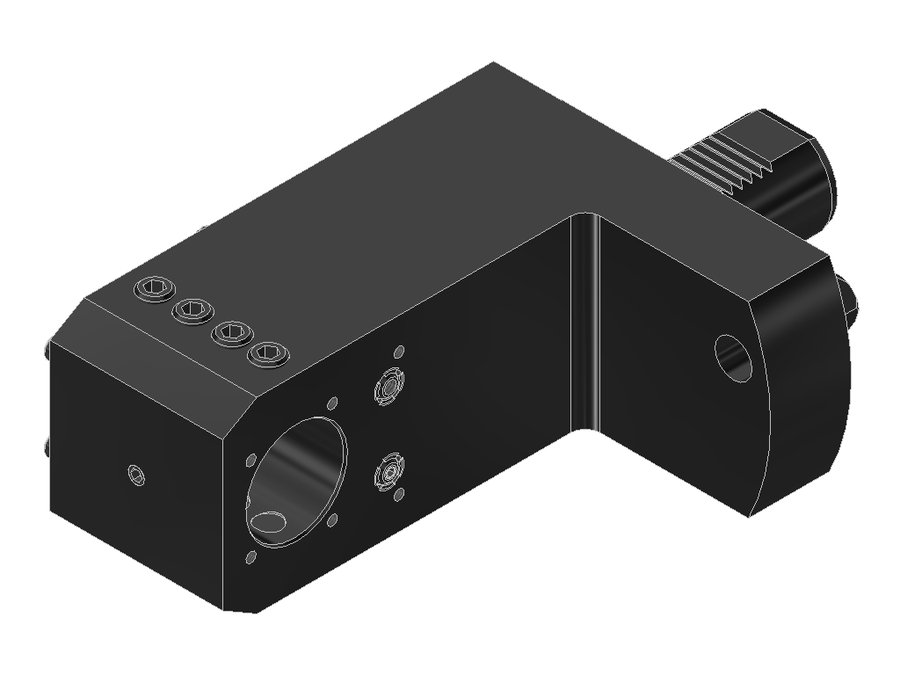

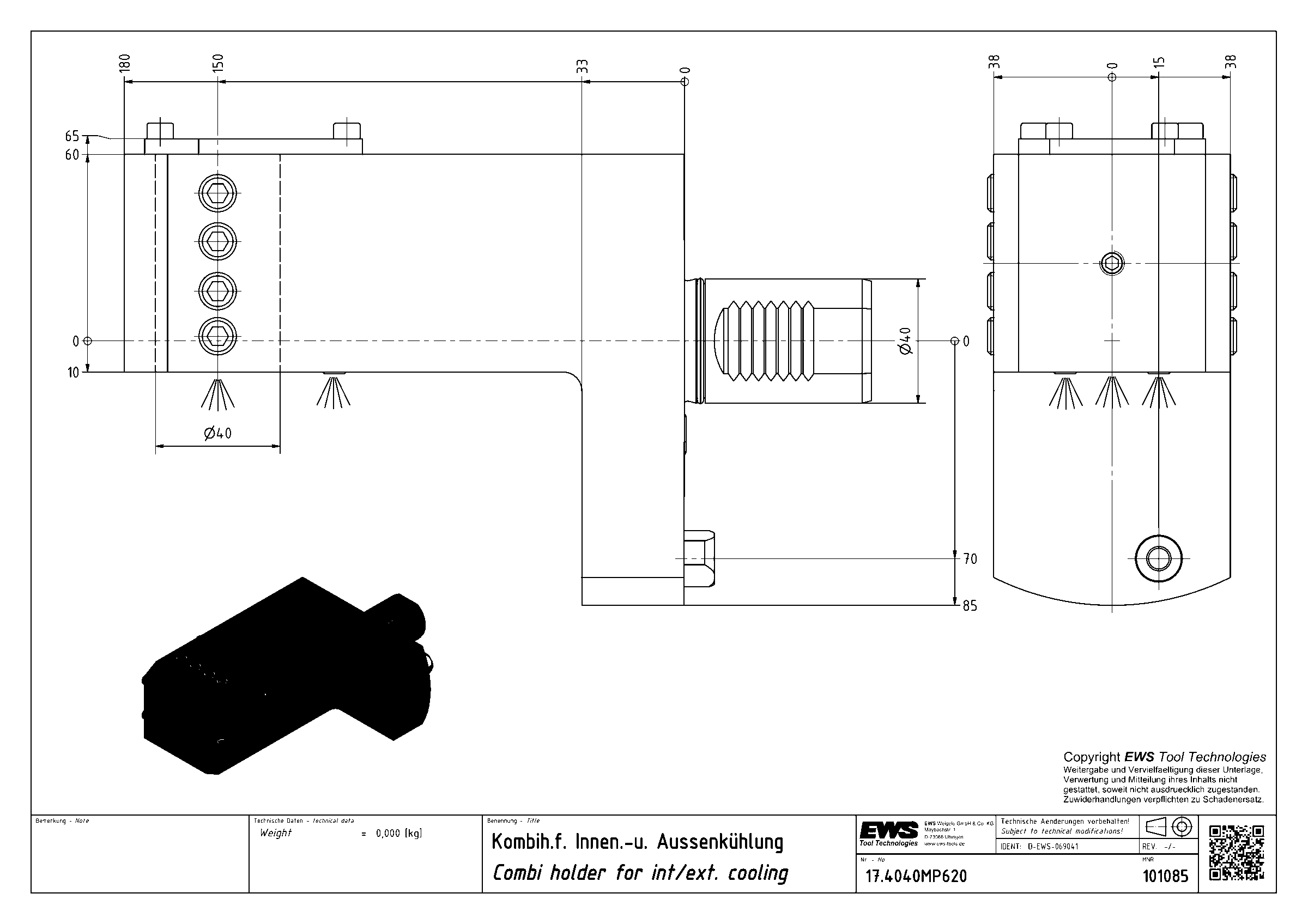

Державка комбинированная с внутренним и наружным подводом СОЖ EWS 17.4040MP620, хвостовик Ø40, отверстие Ø40 мм
EWS · Державки комбинированные с внутренним и наружным подводом СОЖ EWS, присоединение к станку VDI · арт. 17.4040MP620

Державка комбинированная с внутренним и наружным подводом СОЖ EWS 17.4040MP620, хвостовик Ø40, отверстие Ø40 мм

Система фиксации в гнездештифт
Угол выхода90°
Код интерфейса станкаZYV04000415
Код интерфейса инструментаZYL04002215
Диаметр хвостовика40 мм
Исполнениеправое
Присоединение к станкуVDI40
Присоединение инструментаборштанга Ø40
Функциональная длина150 мм
Вылет LPR180 мм
Высота76 мм
Общая длина240 мм
Ширина70 мм
Заказной номер EWS101085
Радиальная ширина60 мм
Функциональная ширина10 мм

Где найти у производителя

Сайт EWS · ews-tools.de/en-DE

  • Откройте ews-tools.de и введите артикул 17.4040MP620 в строку поиска. У EWS артикул стоит в заголовке карточки; прежнее обозначение изделия указано в её описании.

Описание

Державка комбинированная для внутреннего и наружного подвода СОЖ

Материалы

3D-модель (STEP)STEP, на сервере производителя EWS; файл крупныйОткрыть →

Другие типоразмеры серии

Державки комбинированные с внутренним и наружным подводом СОЖ EWS, присоединение к станку VDI — 193 позиции серии, EWS.

Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Инструмент статический.

АртикулДиаметр хвостовика, ммПрисоединение к станкуПрисоединение инструментаФункциональная длина, ммВылет LPR, ммОбщая длина, ммВ список
17.4040LDCTXRLZ10/Z-100-PL40VDI40 Prolineборштанга Ø40120150213
17.4040LDCTXTF40VDI40борштанга Ø40120152215
17.4040LDCTXTF-PL40VDI40 Prolineборштанга Ø40120150213
17.4040LT1540VDI40борштанга Ø40105135198
17.4040LTOEMX12040VDI40борштанга Ø40120152215
17.4040MP61040VDI40борштанга Ø40130156216
17.4040MP62040VDI40борштанга Ø40150180240Текущая
