Державка комбинированная с внутренним и наружным подводом СОЖ EWS 17.4040SQT15, хвостовик Ø40, отверстие Ø40 мм
EWS · Державки комбинированные с внутренним и наружным подводом СОЖ EWS, присоединение к станку VDI · арт. 17.4040SQT15

Державка комбинированная с внутренним и наружным подводом СОЖ EWS 17.4040SQT15, хвостовик Ø40, отверстие Ø40 мм

Система фиксации в гнездеэксцентриковый штифт (регулируемый)
Угол выхода90°
Код интерфейса станкаZYV04000315
Код интерфейса инструментаZYL04002215
Диаметр хвостовика40 мм
Исполнениеправое
Присоединение к станкуVDI40 shaft rotated 30°
Присоединение инструментаØ 40.0 (boring bar)
Функциональная длина140 мм
Вылет LPR170 мм
Масса0 кг
Высота76 мм
Общая длина230 мм
Ширина70 мм
Заказной номер EWS101060
Радиальная ширина15 мм
Функциональная ширина55 мм

Описание

Державка комбинированная для внутреннего и наружного подвода СОЖ

Материалы

3D-модель (STEP)STEP, на сервере производителя EWS; файл крупныйОткрыть →
Чертёж 2D (DXF)DXF, на сервере производителя EWS; файл крупный (до 10 МБ)Открыть →

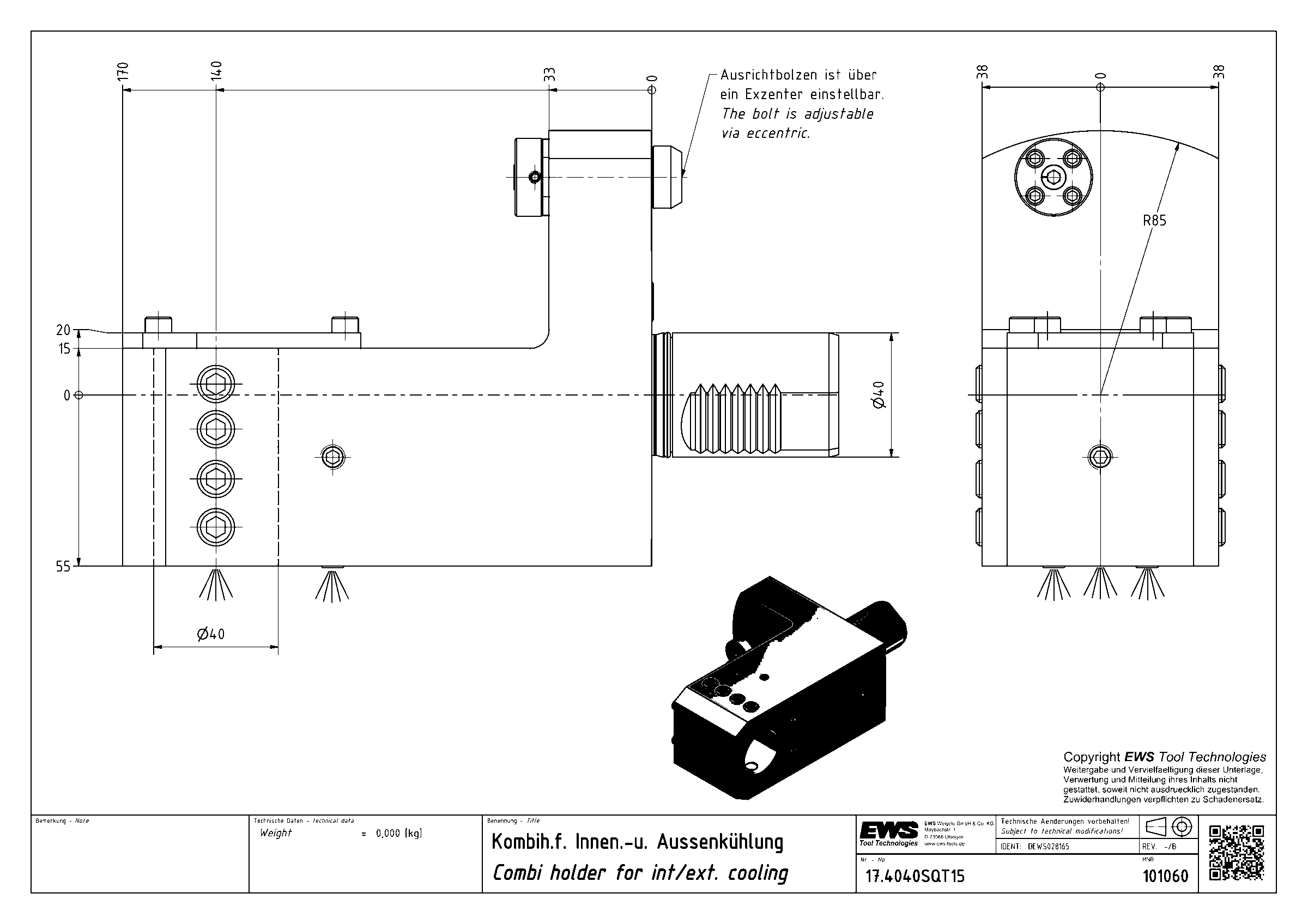

Технический лист с чертежом (PDF)PDF, на сервере производителя EWSОткрыть →

Другие типоразмеры серии

Державки комбинированные с внутренним и наружным подводом СОЖ EWS, присоединение к станку VDI — 193 позиции серии, EWS.

Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Инструмент статический.

АртикулДиаметр хвостовика, ммПрисоединение к станкуПрисоединение инструментаФункциональная длина, ммВылет LPR, ммОбщая длина, ммВ список
17.4040LT1540VDI40Ø 40.0 (boring bar)105135198
17.4040LTOEMX12040VDI40Ø 40.0 (boring bar)120152215
17.4040MP61040VDI40Ø 40.0 (boring bar)130156216
17.4040MP62040VDI40Ø 40.0 (boring bar)150180240
17.4040MT2040VDI40Ø 40.0 (boring bar)110140203
17.4040NZ200040VDI40Ø 40.0 (boring bar)100125178
17.4040SQT1540VDI40 shaft rotated 30°Ø 40.0 (boring bar)140170230Текущая
17.4040TOEMX10040VDI40Ø 40.0 (boring bar)100130193
17.5040CTXTF-PL50VDI50 ProlineØ 40.0 (boring bar)120150228
17.5040CTXX12050VDI50Ø 40.0 (boring bar)120155233
17.5040DCTXTF-PL50VDI50 ProlineØ 40.0 (boring bar)120150228
17.5040DTOEMX10550VDI50Ø 40.0 (boring bar)105140218
Показать ещё · всего в серии 193

Совместимость

Связанные позиции по данным производителя — 26 позиций. Подбор по совместимости не заменяет проверку по чертежу.

Подходящие позиции

Производитель перечисляет их как подходящие к 17.4040SQT15.
