Державка комбинированная с внутренним и наружным подводом СОЖ EWS 17.4040TOEMX100, хвостовик Ø40, отверстие Ø40 мм
EWS · Державки комбинированные с внутренним и наружным подводом СОЖ EWS, присоединение к станку VDI · арт. 17.4040TOEMX100

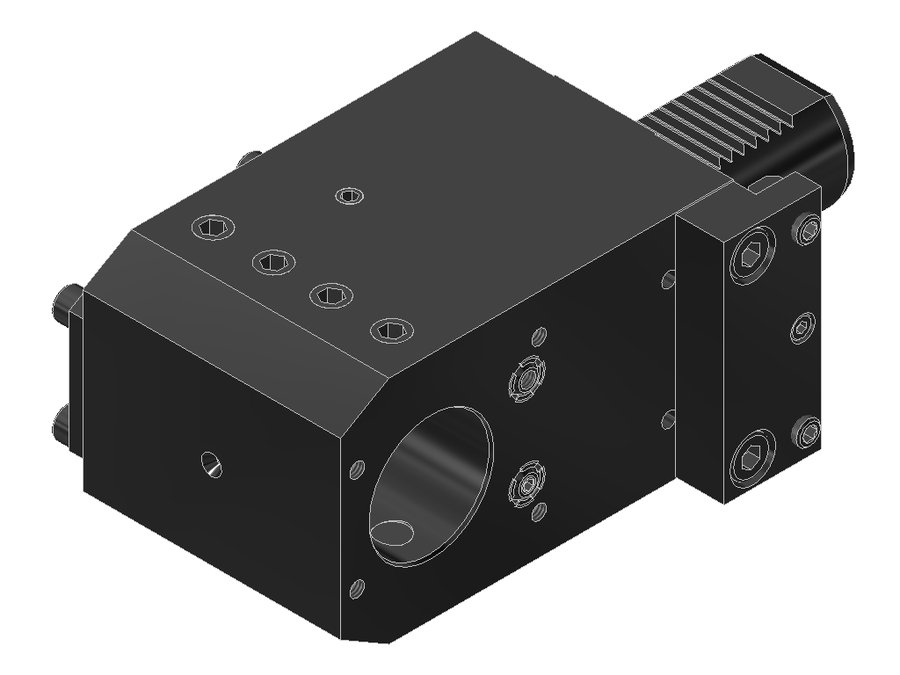

Державка комбинированная с внутренним и наружным подводом СОЖ EWS 17.4040TOEMX100, хвостовик Ø40, отверстие Ø40 мм

Система фиксации в гнездеупорная планка (регулируемая)
Угол выхода90°
Код интерфейса станкаZYV04000115
Код интерфейса инструментаZYL04002215
Диаметр хвостовика40 мм
Исполнениеправое
Присоединение к станкуVDI40
Присоединение инструментаØ 40.0 (boring bar)
Функциональная длина100 мм
Вылет LPR130 мм
Масса6,495 кг
Высота76 мм
Общая длина193 мм
Ширина85 мм
Заказной номер EWSS02988
Радиальная ширина42,5 мм
Функциональная ширина42,5 мм

Описание

Державка комбинированная для внутреннего и наружного подвода СОЖ

Материалы

3D-модель (STEP)STEP, на сервере производителя EWS; файл крупныйОткрыть →

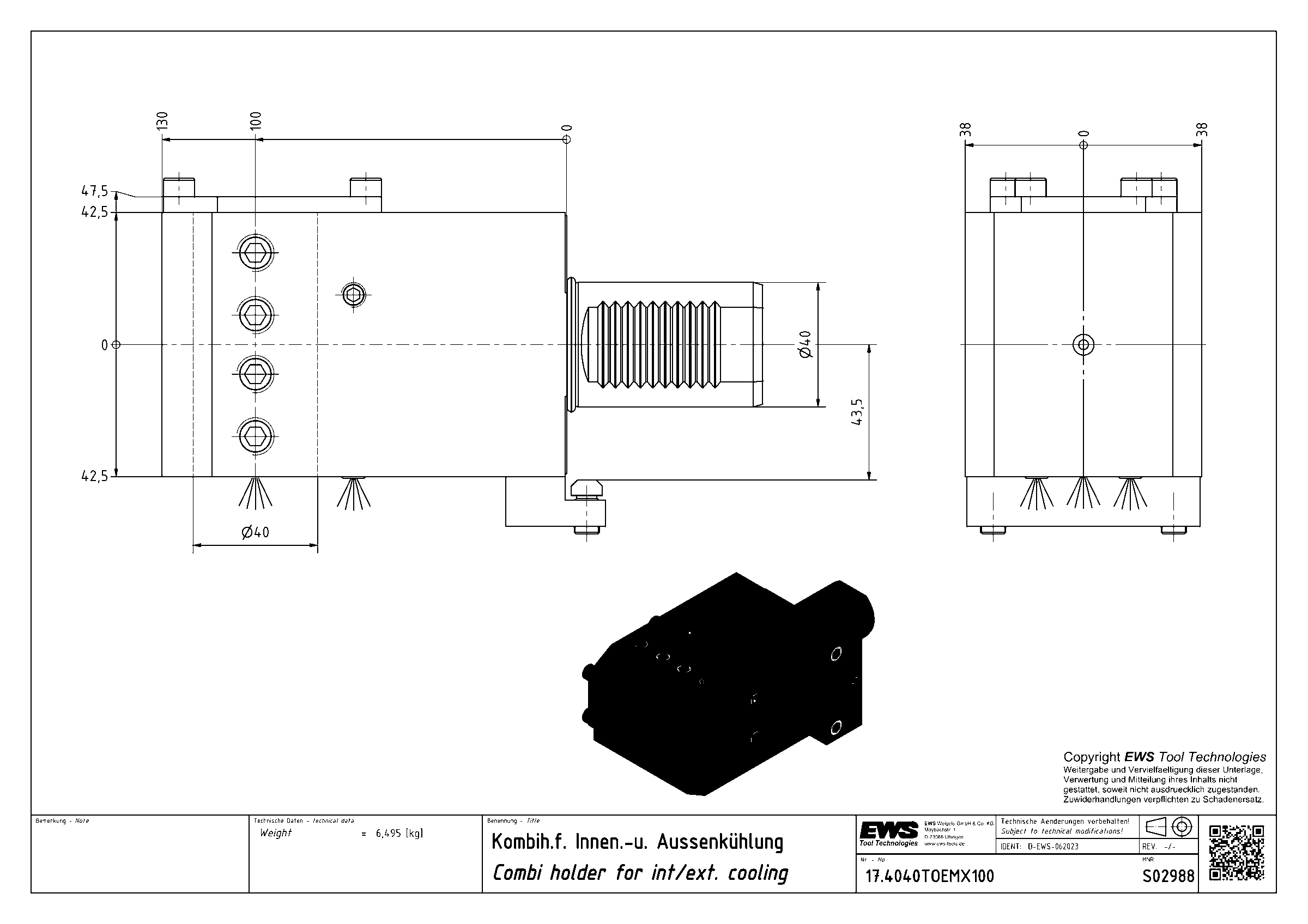

Технический лист с чертежом (PDF)PDF, на сервере производителя EWSОткрыть →
Чертёж 2D (DXF)DXF, на сервере производителя EWS; файл крупный (до 10 МБ)Открыть →

Другие типоразмеры серии

Державки комбинированные с внутренним и наружным подводом СОЖ EWS, присоединение к станку VDI — 193 позиции серии, EWS.

Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Инструмент статический.

АртикулДиаметр хвостовика, ммПрисоединение к станкуПрисоединение инструментаФункциональная длина, ммВылет LPR, ммОбщая длина, ммВ список
17.4040LTOEMX12040VDI40Ø 40.0 (boring bar)120152215
17.4040MP61040VDI40Ø 40.0 (boring bar)130156216
17.4040MP62040VDI40Ø 40.0 (boring bar)150180240
17.4040MT2040VDI40Ø 40.0 (boring bar)110140203
17.4040NZ200040VDI40Ø 40.0 (boring bar)100125178
17.4040SQT1540VDI40 shaft rotated 30°Ø 40.0 (boring bar)140170230
17.4040TOEMX10040VDI40Ø 40.0 (boring bar)100130193Текущая
