EWS · Державки комбинированные с внутренним и наружным подводом СОЖ EWS для BMT · арт. 17.BMT40QYBMT65Z30/Z80X100

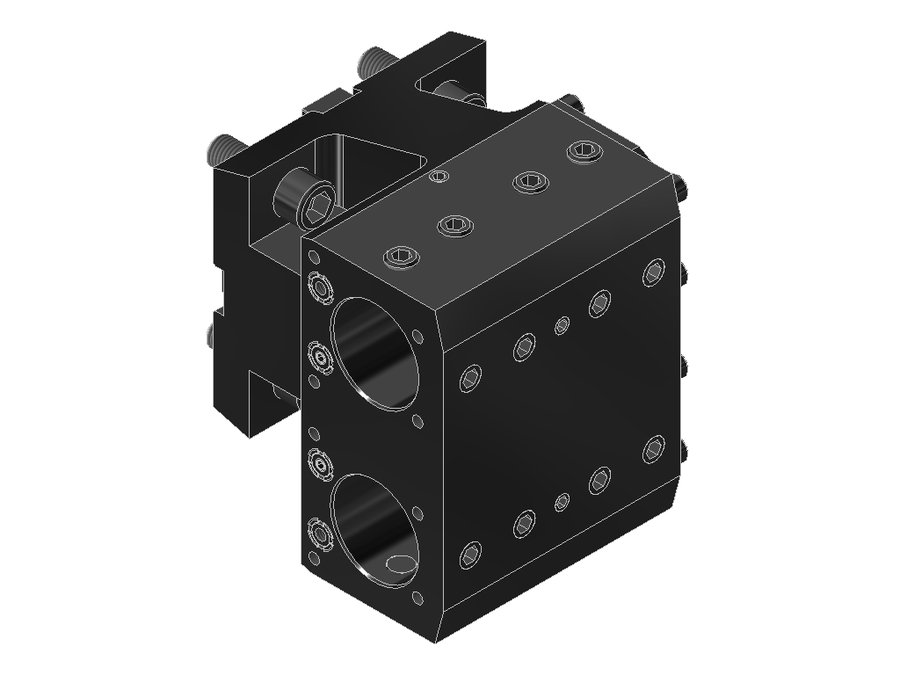

Державка комбинированная с внутренним и наружным подводом СОЖ EWS 17.BMT40QYBMT65Z30/Z80X100, BMT, отверстие Ø40 мм
| Система фиксации в гнезде | шпоночный паз BMT |
|---|---|
| Угол выхода | 90° |
| Код интерфейса станка | FLB073A6515 |
| Код интерфейса инструмента | ZYL04002215 |
| Исполнение | нейтральное |
| Присоединение к станку | BMT65 |
| Присоединение инструмента | Ø 40.0 (boring bar) |
| Функциональная длина | 100 мм |
| Вылет LPR | 132 мм |
| Масса | 9,667 кг |
| Высота | 134 мм |
| Общая длина | 136,9 мм |
| Ширина | 135 мм |
| Заказной номер EWS | 235962 |
| Радиальная ширина | 30 мм |
| Функциональная ширина | 80 мм |
Другие типоразмеры серии
Державки комбинированные с внутренним и наружным подводом СОЖ EWS для BMT — 150 позиций серии, EWS.
Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Инструмент статический.
| Артикул | Присоединение к станку | Присоединение инструмента | Функциональная длина, мм | Вылет LPR, мм | Высота, мм | Общая длина, мм | В список |
|---|---|---|---|---|---|---|---|
| 17.BMT40NT42X120 | BMT60 DMG Mori | Ø 40.0 (boring bar) | 120 | 150 | 108 | 165 | |
| 17.BMT40NZ | BMT40 DMG Mori | Ø 40.0 (boring bar) | 100 | 125 | 78 | 137,1 | |
| 17.BMT40QSM200 | BMT68 Mazak | Ø 40.0 (boring bar) | 95 | 123 | 84 | 147 | |
| 17.BMT40QSM200-STAT | BMT60x84 Mazak | Ø 40.0 (boring bar) | 50 | 80 | 104 | 87,9 | |
| 17.BMT40QSM350 | BMT80 Mazak | Ø 40.0 (boring bar) | 120 | 152 | 96 | 179 | |
| 17.BMT40QY15Y45QSM200 | BMT68 Mazak | Ø 40.0 (boring bar) | 95 | 124 | 120 | 148 | |
| 17.BMT40QYBMT65Z30/Z80X100 | BMT65 | Ø 40.0 (boring bar) | 100 | 132 | 134 | 136,9 | Текущая |
| 17.BMT40QYNLZ30/Z80X120 | BMT60 DMG Mori | Ø 40.0 (boring bar) | 120 | 152 | 134 | 167 | |
| 17.BMT40SKT400 | BMT75 | Ø 40.0 (boring bar) | 110 | 140 | 112 | — | |
| 17.BMT40TS4000V15 | BMT55F Takisawa | Ø 40.0 (boring bar) | 90 | 120 | 95 | 135 | |
| 17.BMT40VL2Z72 | BMT55 | Ø 40.0 (boring bar) | 85 | 115 | 85 | 119,6 | |
| 17.BMT40VT4Z7X130 | BMT65 | Ø 40.0 (boring bar) | 130 | 159 | 94 | 163,9 |
Совместимость
Связанные позиции по данным производителя — 3 позиции. Подбор по совместимости не заменяет проверку по чертежу.
Подходящие позиции
Производитель перечисляет их как подходящие к 17.BMT40QYBMT65Z30/Z80X100.
Принадлежности и оснастка для настройки инструмента2
- MW-BMT-SKT250Приспособление монтажное EWS MW-BMT-SKT250, MW-BMT-SKT250
- UMB100Приспособление монтажное EWS UMB100, UMB100
Ключи и отвёртки1
- AZS-M12x1 xxКлюч для монтажного резьбового кольца EWS AZS-M12x1 xx
Документы по позиции
Для этой позиции документы пока не привязаны.
