EWS · Адаптеры для инструмента EWS для VDI · арт. 19.3032E365RL

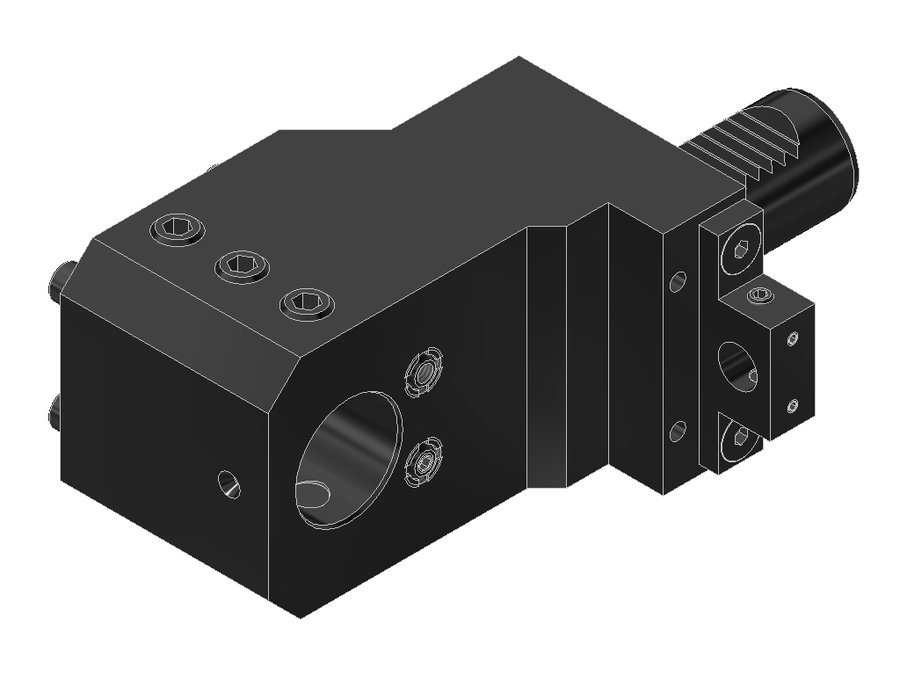

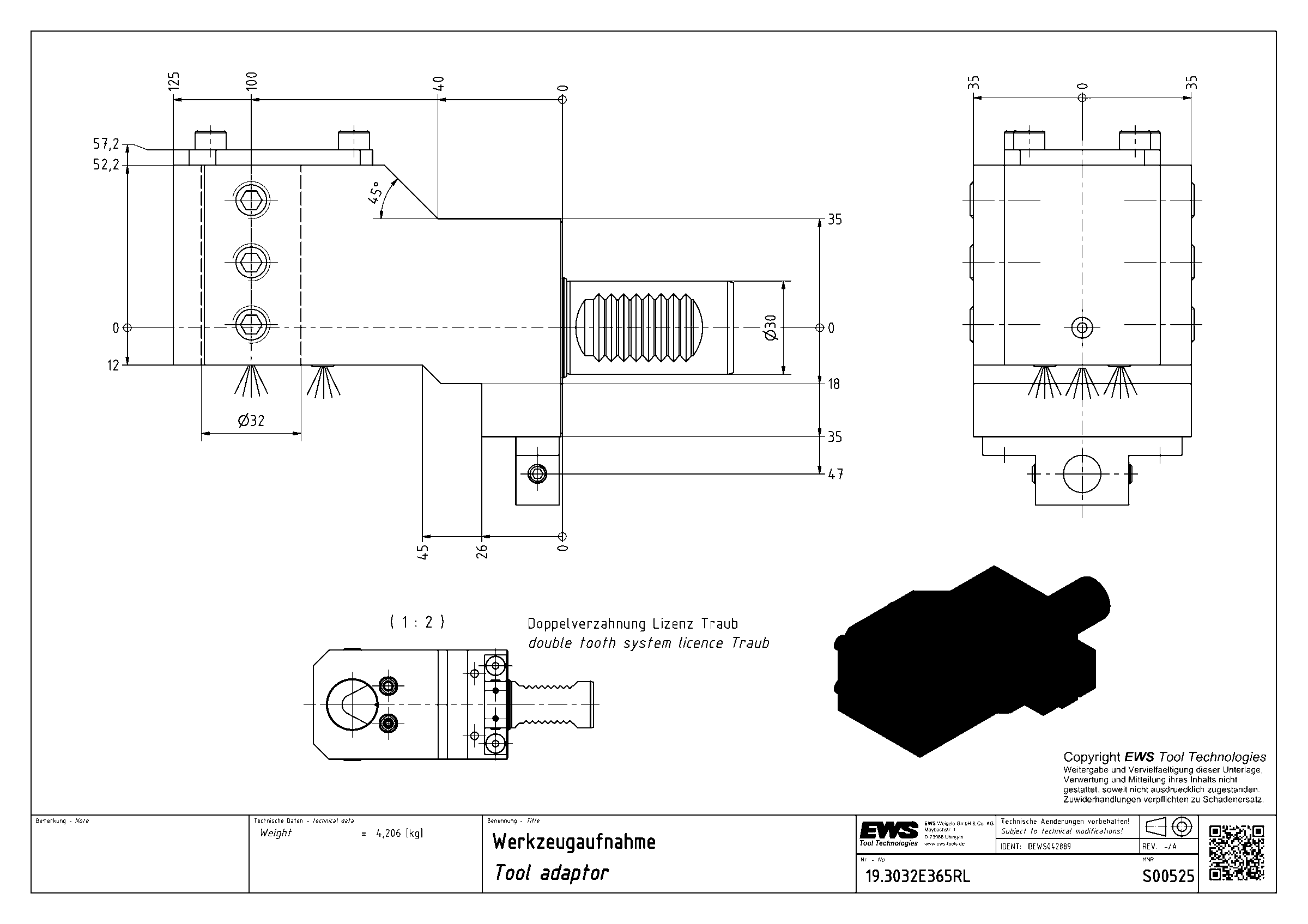

Адаптер для инструмента EWS 19.3032E365RL, хвостовик Ø30, отверстие Ø32 мм
| Система фиксации в гнезде | штифт (планка) |
|---|---|
| Угол выхода | 90° |
| Код интерфейса станка | ZYV03000115 |
| Код интерфейса инструмента | ZYL03202215 |
| Диаметр хвостовика | 30 мм |
| Исполнение | правое |
| Присоединение к станку | VDI30 |
| Присоединение инструмента | Ø 32.0 (boring bar) |
| Функциональная длина | 100 мм |
| Вылет LPR | 125 мм |
| Масса | 4,206 кг |
| Высота | 70 мм |
| Общая длина | 180 мм |
| Ширина | 64,2 мм |
| Заказной номер EWS | S00525 |
| Радиальная ширина | 52,2 мм |
| Функциональная ширина | 12 мм |
Другие типоразмеры серии
Адаптеры для инструмента EWS для VDI — 120 позиций серии, EWS.
Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Инструмент статический.
| Артикул | Присоединение к станку | Присоединение инструмента | Функциональная длина, мм | Вылет LPR, мм | Общая длина, мм | Диаметр хвостовика, мм | В список |
|---|---|---|---|---|---|---|---|
| 19.3025LCTXRLTFRZ0 | VDI30 | Ø 25.0 (boring bar) | 100 | 125 | 180 | 30 | |
| 19.3025LCTXRLZ0 | VDI30 | Ø 25.0 (boring bar) | 100 | 125 | 180 | 30 | |
| 19.3025LE365L | VDI30 | Ø 25.0 (boring bar) | 120 | 145 | 200 | 30 | |
| 19.3025LTNC65 | VDI30 | Ø 25.0 (boring bar) | 78 | 95 | 150 | 30 | |
| 19.3025TNC65 | VDI30 | Ø 25.0 (boring bar) | 70 | 88 | 143 | 30 | |
| 19.3032 | VDI30 | Ø 32.0 (boring bar) | 14 | 75 | 130 | 30 | |
| 19.3032E365RL | VDI30 | Ø 32.0 (boring bar) | 100 | 125 | 180 | 30 | Текущая |
| 19.3032LCTXRLTFLZ0 | VDI30 | Ø 32.0 (boring bar) | 100 | 125 | 180 | 30 | |
| 19.3032LCTXRLTFRZ0 | VDI30 | Ø 32.0 (boring bar) | 100 | 125 | 180 | 30 | |
| 19.3032LCTXRLZ0 | VDI30 | Ø 32.0 (boring bar) | 100 | 125 | 180 | 30 | |
| 19.3032LE365RL | VDI30 | Ø 32.0 (boring bar) | 120 | 290 | 345 | 30 | |
| 19.3032LE365RLA35 | VDI30 | Ø 32.0 (boring bar) | 120 | 145 | 200 | 30 |
Совместимость
Связанные позиции по данным производителя — 3 позиции. Подбор по совместимости не заменяет проверку по чертежу.
Подходящие позиции
Производитель перечисляет их как подходящие к 19.3032E365RL.
Принадлежности и оснастка для настройки инструмента2
- MW-VDI30-TNX/TNCПриспособление монтажное EWS MW-VDI30-TNX/TNC
- UMB100Приспособление монтажное EWS UMB100, UMB100
Ключи и отвёртки1
- AZS-M12x1 xxКлюч для монтажного резьбового кольца EWS AZS-M12x1 xx
