EWS · Адаптеры для инструмента EWS для VDI · арт. 19.30VXT3

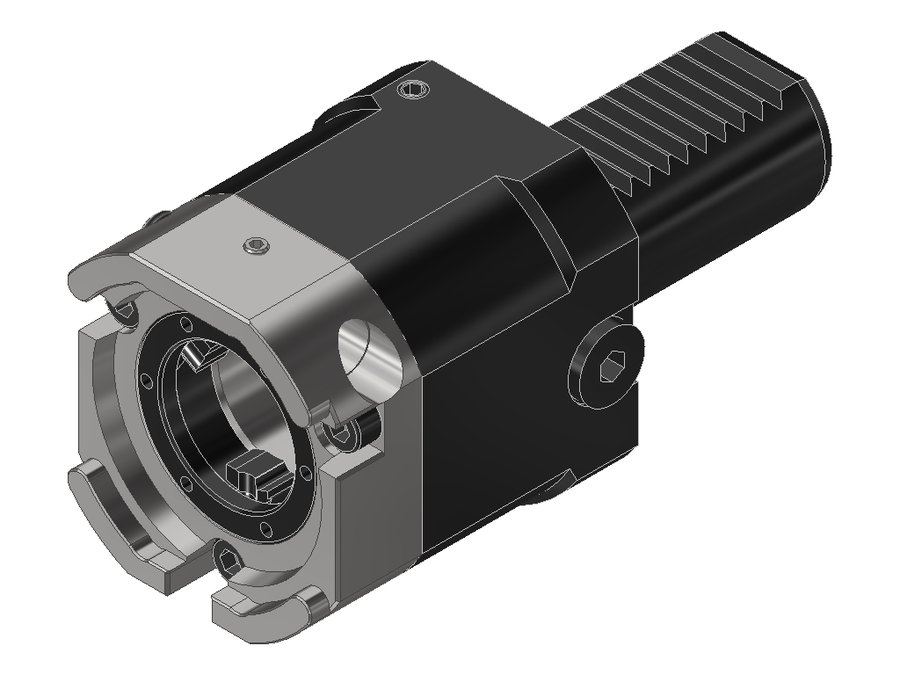

Адаптер для инструмента EWS 19.30VXT3, хвостовик Ø30, EWS Varia VXT3 - адаптер
| Угол выхода | 0° |
|---|---|
| Диаметр корпуса | 64,8 мм |
| Код интерфейса станка | ZYV03000115 |
| Код интерфейса инструмента | EWC00300395 |
| Диаметр буртика | 68 мм |
| Диаметр хвостовика | 30 мм |
| Исполнение | нейтральное |
| Присоединение к станку | VDI30 |
| Присоединение инструмента | EWS Varia VXT3 |
| Функциональная длина | 60 мм |
| Вылет LPR | 68 мм |
| Масса | 1,513 кг |
| Общая длина | 123 мм |
| Заказной номер EWS | 232591 |
| Система EWS Varia | EWS Varia VXT3 |
Другие типоразмеры серии
Адаптеры для инструмента EWS для VDI — 120 позиций серии, EWS.
Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Инструмент статический.
| Артикул | Присоединение к станку | Присоединение инструмента | Функциональная длина, мм | Вылет LPR, мм | Общая длина, мм | Диаметр хвостовика, мм | В список |
|---|---|---|---|---|---|---|---|
| 19.30C3TNX65RLZ10 | VDI30 | PSC 32 | 90 | 109 | 164 | 30 | |
| 19.30C4G300RLWZ0 | VDI30 | PSC 40 | 90 | 114 | 169 | 30 | |
| 19.30C4L75L | VDI30 | PSC 40 | 75 | 75 | 130 | 30 | |
| 19.30C4L75R | VDI30 | PSC 40 | 75 | 75 | 130 | 30 | |
| 19.30C4L75RÜK | VDI30 | PSC 40 | 75 | 75 | 130 | 30 | |
| 19.30VX3LTC600RLZ0 | VDI30 | EWS Varia VX3 | 100 | 130 | 185 | 30 | |
| 19.30VXT3 | VDI30 | EWS Varia VXT3 | 60 | 68 | 123 | 30 | Текущая |
| 19.30VXT3CTXRLZ0 | VDI30 | EWS Varia VXT3 | 85 | 115 | 170 | 30 | |
| 19.30VXT3G300RLWZ0 | VDI30 | EWS Varia VXT3 | 90 | 120 | 175 | 30 | |
| 19.30VXT3LCTXRLFEZ0 | VDI30 | EWS Varia VXT3 | 100 | 130 | 185 | 30 | |
| 19.30VXT3LCTXRLTFLZ0 | VDI30 | EWS Varia VXT3 | 100 | 130 | 185 | 30 | |
| 19.30VXT3LCTXRLTFRZ0 | VDI30 | EWS Varia VXT3 | 100 | 130 | 185 | 30 |
Совместимость
Связанные позиции по данным производителя — 7 позиций. Подбор по совместимости не заменяет проверку по чертежу.
Подходящие позиции
Производитель перечисляет их как подходящие к 19.30VXT3.
Принадлежности и оснастка для настройки инструмента6
- EWS.Varia Clean (EWS 228118)Набор для очистки EWS Varia EWS EWS.Varia Clean, Заказной номер EWS 228118
- MW-VDI30Приспособление монтажное EWS MW-VDI30, MW-VDI30
- MW-VXT3Приспособление монтажное EWS MW-VXT3, MW-VXT3
- UMB100Приспособление монтажное EWS UMB100, UMB100
- VXT3-PROMO-SETСтартовый набор EWS Varia EWS VXT3-PROMO-SET
- VXT3STARTKIT-PROMOСтартовый набор EWS Varia EWS VXT3STARTKIT-PROMO
Ключи и отвёртки1
- DSV SW5/05.7NMКлюч динамометрический EWS DSV SW5/05.7NM, Т-образная рукоятка SW5, 5.7 Н·м
