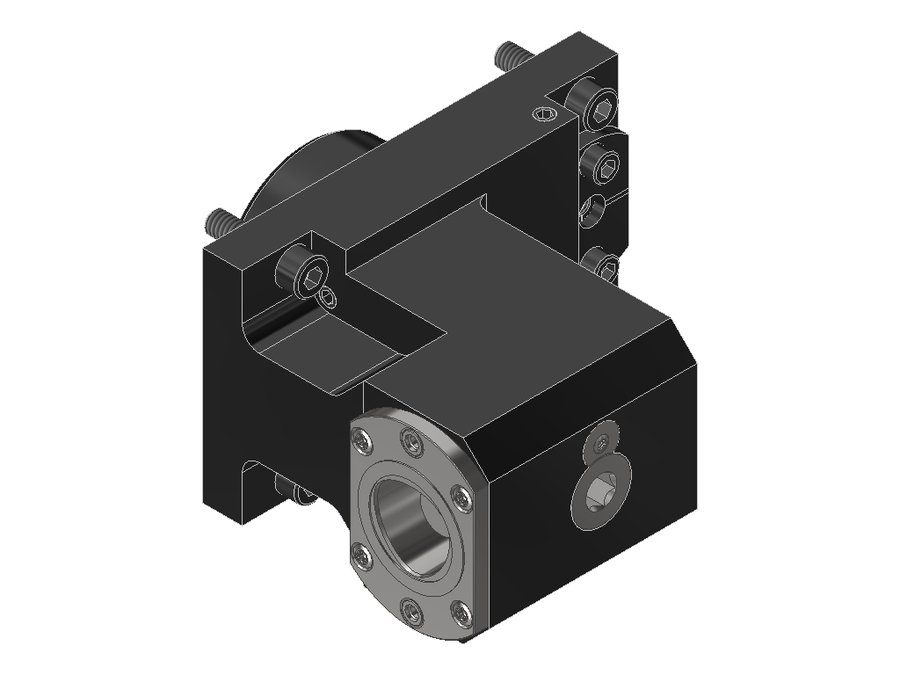

Адаптер для инструмента EWS 19.BMTC4QSM200ÜKX90, BMT, полигональный хвостовик ISO 26623 (PSC 40)
EWS · Адаптеры для инструмента EWS для BMT · арт. 19.BMTC4QSM200ÜKX90

Адаптер для инструмента EWS 19.BMTC4QSM200ÜKX90, BMT, полигональный хвостовик ISO 26623 (PSC 40)

Система фиксации в гнездешпоночный паз BMT (регулируемый)
Угол выхода90°
Код интерфейса станкаFLB068B6815
Код интерфейса инструментаCCS04000195
Исполнениелевое
Присоединение к станкуBMT68 Mazak
Присоединение инструментаPSC 40
Функциональная длина90 мм
Вылет LPR114 мм
Масса6,131 кг
Высота84 мм
Общая длина138 мм
Ширина154 мм
Заказной номер EWS228438
Радиальная ширина79 мм
Функциональная ширина75 мм

Другие типоразмеры серии

Адаптеры для инструмента EWS для BMT — 150 позиций серии, EWS.

Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Инструмент статический.

АртикулПрисоединение инструментаПрисоединение к станкуФункциональная длина, ммВылет LPR, ммВысота, ммОбщая длина, ммВ список
19.BMTC4NZÜKZ-15#01PSC 40BMT40 DMG Mori10012478136,1
19.BMTC4NZÜKZ32PSC 40BMT40 DMG Mori10012478136,1
19.BMTC4NZZ-15#01PSC 40BMT40 DMG Mori10012478136,1
19.BMTC4NZZ32PSC 40BMT40 DMG Mori10012478136,1
19.BMTC4QSM200PSC 40BMT68 Mazak9511984143
19.BMTC4QSM200ÜKPSC 40BMT68 Mazak9511984143
19.BMTC4QSM200ÜKX90PSC 40BMT68 Mazak9011484138Текущая
19.BMTC4QSM200X90PSC 40BMT68 Mazak9011484138
19.BMTC4SL200PSC 40BMT32E40649969,5
19.BMTC4SL200ÜKPSC 40BMT32E40649969,5
19.BMTC4TW10PSC 40BMT55C759980104,4
19.BMTC4TW10ÜKPSC 40BMT55C759980104,4
Показать ещё · всего в серии 150

Совместимость

Связанные позиции по данным производителя — 1 позиция. Подбор по совместимости не заменяет проверку по чертежу.

Подходящие позиции

Производитель перечисляет их как подходящие к 19.BMTC4QSM200ÜKX90.

Принадлежности и оснастка для настройки инструмента1

  • ABV-PSC40Приспособление съёмное EWS ABV-PSC40, PSC 40

Документы по позиции

Для этой позиции документы пока не привязаны.
