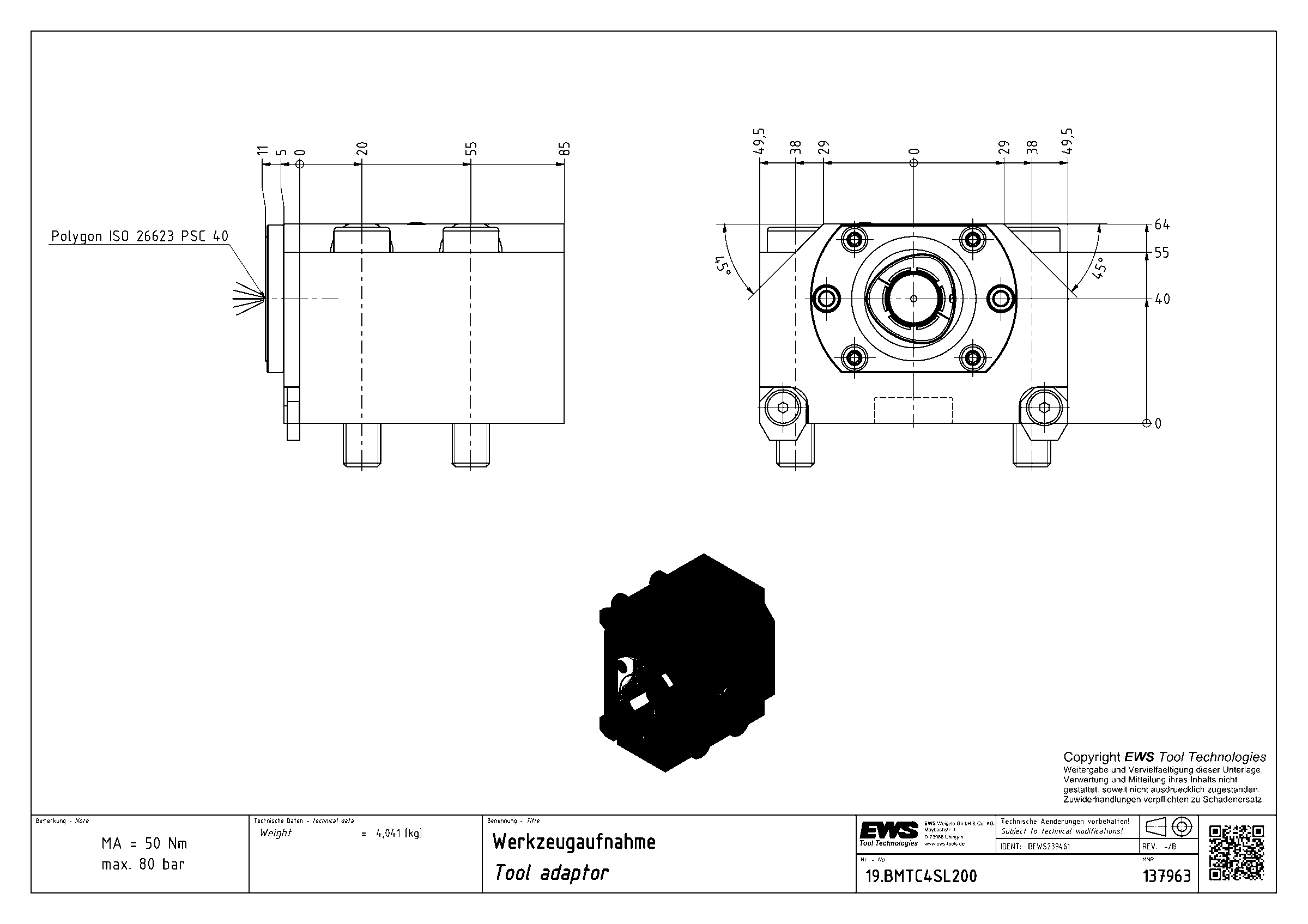

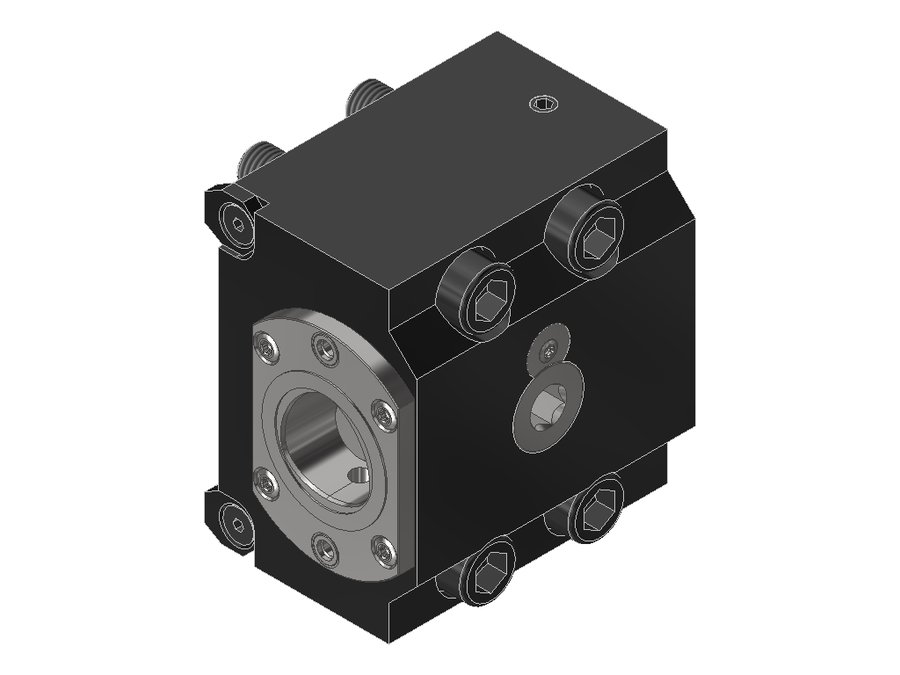

Адаптер для инструмента EWS 19.BMTC4SL200, BMT, полигональный хвостовик ISO 26623 (PSC 40)
EWS · Адаптеры для инструмента EWS, присоединение к станку BMT · арт. 19.BMTC4SL200

Адаптер для инструмента EWS 19.BMTC4SL200, BMT, полигональный хвостовик ISO 26623 (PSC 40)

Система фиксации в гнездешпоночный паз BMT
Угол выхода90°
Код интерфейса станкаFLB076E3215
Код интерфейса инструментаCCS04000195
Исполнениелевое
Присоединение к станкуBMT32E
Присоединение инструментаPSC 40
Функциональная длина40 мм
Вылет LPR64 мм
Масса4,041 кг
Высота99 мм
Общая длина69,5 мм
Ширина96 мм
Заказной номер EWS137963
Функциональная ширина11 мм

Где найти у производителя

Сайт EWS · ews-tools.de/en-DE

  • Откройте ews-tools.de и введите артикул 19.BMTC4SL200 в строку поиска. У EWS артикул стоит в заголовке карточки; прежнее обозначение изделия указано в её описании.

Описание

Державка для борштанг

PSC — стандартизованный интерфейс

  • Типоразмер PSC 40:
    • Повторяемость ≤ 0,01 мм
    • Момент затяжки 50 Н·м
    • Усилие зажима 21 кН
  • Стандартизованные адаптеры доступны по всему миру
  • Интерфейс для приводного и статического инструмента
  • Доступны сверхкороткие адаптеры без паза под захват

Материалы

3D-модель (STEP)STEP, на сервере производителя EWS; файл крупныйОткрыть →

Другие типоразмеры серии

Адаптеры для инструмента EWS, присоединение к станку BMT — 150 позиций серии, EWS.

Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Инструмент статический.

АртикулПрисоединение инструментаПрисоединение к станкуФункциональная длина, ммВылет LPR, ммВысота, ммОбщая длина, ммВ список
19.BMTC4NZZ-15#01PSC 40BMT40 DMG Mori10012478136,1
19.BMTC4NZZ32PSC 40BMT40 DMG Mori10012478136,1
19.BMTC4QSM200PSC 40BMT68 Mazak9511984143
19.BMTC4QSM200ÜKPSC 40BMT68 Mazak9511984143
19.BMTC4QSM200ÜKX90PSC 40BMT68 Mazak9011484138
19.BMTC4QSM200X90PSC 40BMT68 Mazak9011484138
19.BMTC4SL200PSC 40BMT32E40649969,5Текущая
19.BMTC4SL200ÜKPSC 40BMT32E40649969,5
19.BMTC4TW10PSC 40BMT55C759980104,4
19.BMTC4TW10ÜKPSC 40BMT55C759980104,4
19.BMTC4TW20Z5PSC 40BMT65B9011496119,4
19.BMTC4VL2L70PSC 40BMT5570708575

Совместимость

Связанные позиции по данным производителя — 25 позиций. Подбор по совместимости не заменяет проверку по чертежу.

Подходящие позиции

Производитель перечисляет их как подходящие к 19.BMTC4SL200.

Инструмент статический22

  • 19.C4C16HYDL42Державка для расточных борштанг EWS 19.C4C16HYDL42, полигональный хвостовик ISO 26623 (PSC 40C), длина 42 мм
  • 27.C4C06WNL30Адаптер под цилиндрический хвостовик инструмента EWS 27.C4C06WNL30, полигональный хвостовик ISO 26623 (PSC 40C), длина 30 мм
  • 27.C4C08WNL30Адаптер под цилиндрический хвостовик инструмента EWS 27.C4C08WNL30, полигональный хвостовик ISO 26623 (PSC 40C), Weldon / Whistle Notch Ø08
  • 27.C4C10WNL34Адаптер под цилиндрический хвостовик инструмента EWS 27.C4C10WNL34, полигональный хвостовик ISO 26623 (PSC 40C), Weldon / Whistle Notch Ø10
  • 27.C4C12.7L49SHRАдаптер под цилиндрический хвостовик инструмента EWS 27.C4C12.7L49SHR, полигональный хвостовик ISO 26623 (PSC 40C), отверстие Ø12,7 мм (1/2")
  • 27.C4C12.7WNL39Адаптер под цилиндрический хвостовик инструмента EWS 27.C4C12.7WNL39, полигональный хвостовик ISO 26623 (PSC 40C), Weldon / Whistle Notch Ø12,7 (1/2")
  • 27.C4C12WNL39Адаптер под цилиндрический хвостовик инструмента EWS 27.C4C12WNL39, полигональный хвостовик ISO 26623 (PSC 40C), Weldon / Whistle Notch Ø12
  • 27.C4C14WNL39Адаптер под цилиндрический хвостовик инструмента EWS 27.C4C14WNL39, полигональный хвостовик ISO 26623 (PSC 40C), Weldon / Whistle Notch Ø14
  • 27.C4C15.88L54SHRАдаптер под цилиндрический хвостовик инструмента EWS 27.C4C15.88L54SHR, полигональный хвостовик ISO 26623 (PSC 40C), отверстие Ø15,88 мм (5/8")
  • 27.C4C15.88WNL43Адаптер под цилиндрический хвостовик инструмента EWS 27.C4C15.88WNL43, полигональный хвостовик ISO 26623 (PSC 40C), Weldon / Whistle Notch Ø15,88 (5/8")
  • 27.C4C16WNL43Адаптер под цилиндрический хвостовик инструмента EWS 27.C4C16WNL43, полигональный хвостовик ISO 26623 (PSC 40C), Weldon / Whistle Notch Ø16
  • 27.C4C18WNL43Адаптер под цилиндрический хвостовик инструмента EWS 27.C4C18WNL43, полигональный хвостовик ISO 26623 (PSC 40C), Weldon / Whistle Notch Ø18
  • 27.C4C19.05L54SHRАдаптер под цилиндрический хвостовик инструмента EWS 27.C4C19.05L54SHR, полигональный хвостовик ISO 26623 (PSC 40C), отверстие Ø19,05 мм (3/4")
  • 27.C4C19.05WNL45Адаптер под цилиндрический хвостовик инструмента EWS 27.C4C19.05WNL45, полигональный хвостовик ISO 26623 (PSC 40C), Weldon / Whistle Notch Ø19,05 (3/4")
  • 27.C4C20WNL45Адаптер под цилиндрический хвостовик инструмента EWS 27.C4C20WNL45, полигональный хвостовик ISO 26623 (PSC 40C), Weldon / Whistle Notch Ø20
  • 27.C4C25WNL60Адаптер под цилиндрический хвостовик инструмента EWS 27.C4C25WNL60, полигональный хвостовик ISO 26623 (PSC 40C), Weldon / Whistle Notch Ø25
  • 31.C4C20L32Державка цанговая EWS 31.C4C20L32, полигональный хвостовик ISO 26623 (PSC 40C), под цанги ER20 (d 2–13 мм, ступень 1,0 мм)
  • 31.C4C25L32Державка цанговая EWS 31.C4C25L32, полигональный хвостовик ISO 26623 (PSC 40C), под цанги ER25 (d 2–16 мм, ступень 1,0 мм)
  • 31.C4C32L52Державка цанговая EWS 31.C4C32L52, полигональный хвостовик ISO 26623 (PSC 40C), под цанги ER32 (d 3–20 мм, ступень 1,0 мм)
  • 42.C4C16L10Оправка фрезерная осевая EWS 42.C4C16L10, полигональный хвостовик ISO 26623 (PSC 40C), длина 10 мм
  • 42.C4C22L12Оправка фрезерная осевая EWS 42.C4C22L12, полигональный хвостовик ISO 26623 (PSC 40C), длина 12 мм
  • 42.C4C27L14Оправка фрезерная осевая EWS 42.C4C27L14, полигональный хвостовик ISO 26623 (PSC 40C), длина 14 мм

Принадлежности и оснастка для настройки инструмента3

  • ABV-PSC40Приспособление съёмное EWS ABV-PSC40, PSC 40
  • MW-BMT-SL25Приспособление монтажное EWS MW-BMT-SL25
  • UMB100Приспособление монтажное EWS UMB100
