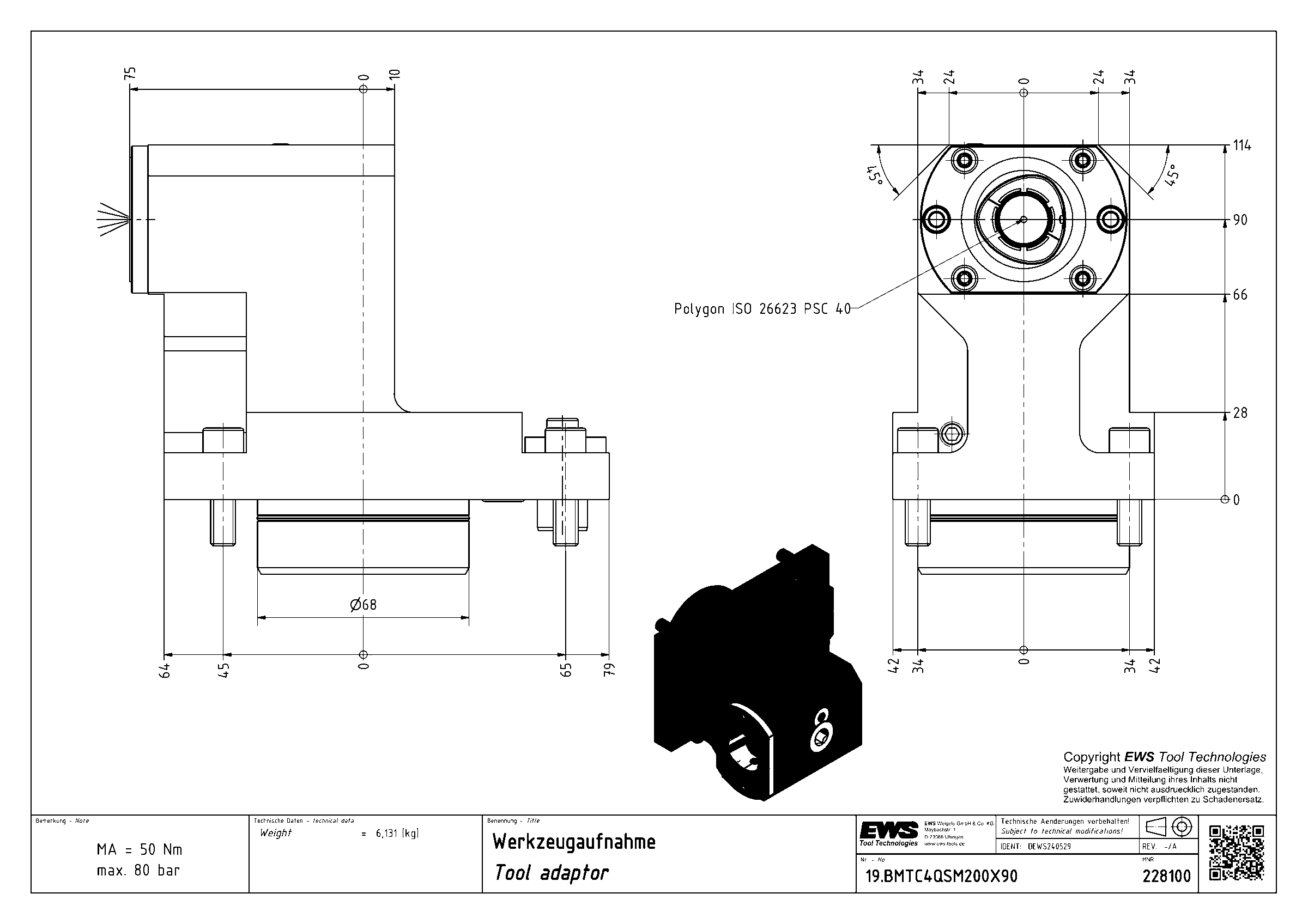

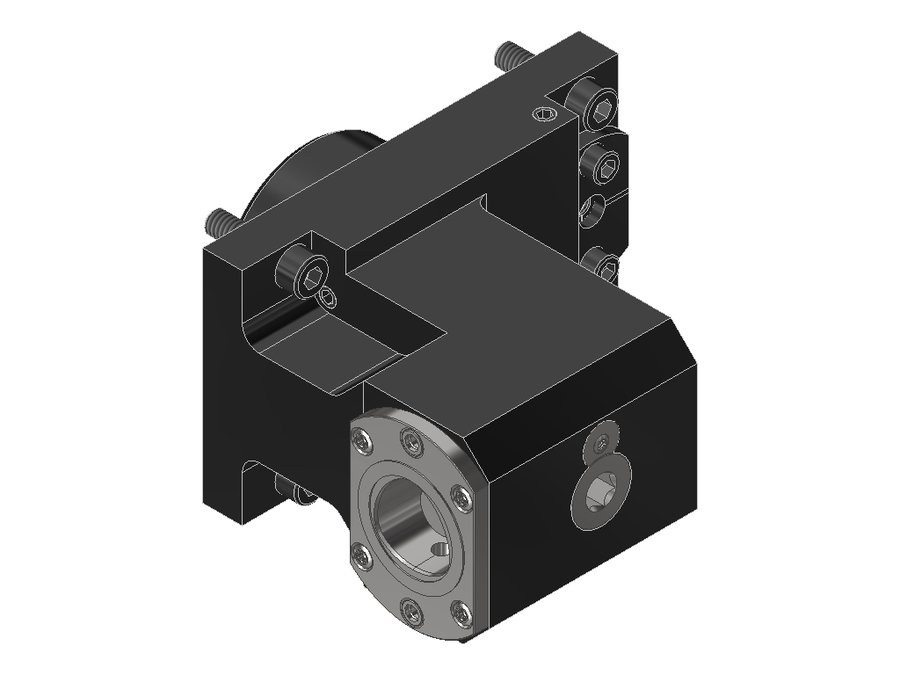

Адаптер для инструмента EWS 19.BMTC4QSM200X90, BMT, полигональный хвостовик ISO 26623 (PSC 40)
EWS · Адаптеры для инструмента EWS, присоединение к станку BMT · арт. 19.BMTC4QSM200X90

Адаптер для инструмента EWS 19.BMTC4QSM200X90, BMT, полигональный хвостовик ISO 26623 (PSC 40)

Система фиксации в гнездешпоночный паз BMT (регулируемый)
Угол выхода90°
Код интерфейса станкаFLB068B6815
Код интерфейса инструментаCCS04000195
Исполнениелевое
Присоединение к станкуBMT68 Mazak
Присоединение инструментаPSC 40
Функциональная длина90 мм
Вылет LPR114 мм
Масса6,131 кг
Высота84 мм
Общая длина138 мм
Ширина154 мм
Заказной номер EWS228100
Радиальная ширина79 мм
Функциональная ширина75 мм

Где найти у производителя

Сайт EWS · ews-tools.de/en-DE

  • Откройте ews-tools.de и введите артикул 19.BMTC4QSM200X90 в строку поиска. У EWS артикул стоит в заголовке карточки; прежнее обозначение изделия указано в её описании.

Описание

Державка для борштанг

PSC — стандартизованный интерфейс

  • Типоразмер PSC 40:
    • Повторяемость ≤ 0,01 мм
    • Момент затяжки 50 Н·м
    • Усилие зажима 21 кН
  • Стандартизованные адаптеры доступны по всему миру
  • Интерфейс для приводного и статического инструмента
  • Доступны сверхкороткие адаптеры без паза под захват

Материалы

3D-модель (STEP)STEP, на сервере производителя EWS; файл крупныйОткрыть →

Другие типоразмеры серии

Адаптеры для инструмента EWS, присоединение к станку BMT — 150 позиций серии, EWS.

Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Инструмент статический.

АртикулПрисоединение инструментаПрисоединение к станкуФункциональная длина, ммВылет LPR, ммВысота, ммОбщая длина, ммВ список
19.BMTC4NZÜKZ32PSC 40BMT40 DMG Mori10012478136,1
19.BMTC4NZZ-15#01PSC 40BMT40 DMG Mori10012478136,1
19.BMTC4NZZ32PSC 40BMT40 DMG Mori10012478136,1
19.BMTC4QSM200PSC 40BMT68 Mazak9511984143
19.BMTC4QSM200ÜKPSC 40BMT68 Mazak9511984143
19.BMTC4QSM200ÜKX90PSC 40BMT68 Mazak9011484138
19.BMTC4QSM200X90PSC 40BMT68 Mazak9011484138Текущая
19.BMTC4SL200PSC 40BMT32E40649969,5
19.BMTC4SL200ÜKPSC 40BMT32E40649969,5
19.BMTC4TW10PSC 40BMT55C759980104,4
19.BMTC4TW10ÜKPSC 40BMT55C759980104,4
19.BMTC4TW20Z5PSC 40BMT65B9011496119,4
