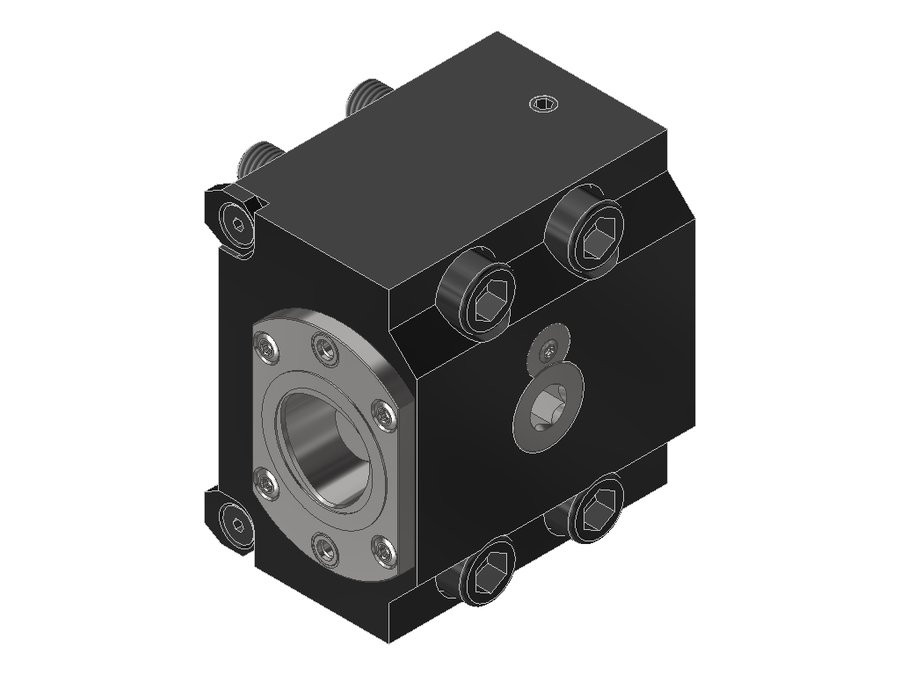

Адаптер для инструмента EWS 19.BMTC4SL200ÜK, BMT, полигональный хвостовик ISO 26623 (PSC 40)
EWS · Адаптеры для инструмента EWS для BMT · арт. 19.BMTC4SL200ÜK

Адаптер для инструмента EWS 19.BMTC4SL200ÜK, BMT, полигональный хвостовик ISO 26623 (PSC 40)

Система фиксации в гнездешпоночный паз BMT
Угол выхода90°
Код интерфейса станкаFLB076E3215
Код интерфейса инструментаCCS04000195
Исполнениелевое
Присоединение к станкуBMT32E
Присоединение инструментаPSC 40
Функциональная длина40 мм
Вылет LPR64 мм
Масса4,041 кг
Высота99 мм
Общая длина69,5 мм
Ширина96 мм
Заказной номер EWS234406
Функциональная ширина11 мм

Другие типоразмеры серии

Адаптеры для инструмента EWS для BMT — 150 позиций серии, EWS.

Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Инструмент статический.

АртикулПрисоединение инструментаПрисоединение к станкуФункциональная длина, ммВылет LPR, ммВысота, ммОбщая длина, ммВ список
19.BMTC4NZZ32PSC 40BMT40 DMG Mori10012478136,1
19.BMTC4QSM200PSC 40BMT68 Mazak9511984143
19.BMTC4QSM200ÜKPSC 40BMT68 Mazak9511984143
19.BMTC4QSM200ÜKX90PSC 40BMT68 Mazak9011484138
19.BMTC4QSM200X90PSC 40BMT68 Mazak9011484138
19.BMTC4SL200PSC 40BMT32E40649969,5
19.BMTC4SL200ÜKPSC 40BMT32E40649969,5Текущая
19.BMTC4TW10PSC 40BMT55C759980104,4
19.BMTC4TW10ÜKPSC 40BMT55C759980104,4
19.BMTC4TW20Z5PSC 40BMT65B9011496119,4
19.BMTC4VL2L70PSC 40BMT5570708575
19.BMTC4VL2ÜKL70PSC 40BMT5570708575
Показать ещё · всего в серии 150

Совместимость

Связанные позиции по данным производителя — 3 позиции. Подбор по совместимости не заменяет проверку по чертежу.

Подходящие позиции

Производитель перечисляет их как подходящие к 19.BMTC4SL200ÜK.

Принадлежности и оснастка для настройки инструмента3

  • ABV-PSC40Приспособление съёмное EWS ABV-PSC40, PSC 40
  • MW-BMT-SL25Приспособление монтажное EWS MW-BMT-SL25, MW-BMT-SL25
  • UMB100Приспособление монтажное EWS UMB100, UMB100
